15
двух винтов-барашков А. Патрубок отвода стружки D можно установить,
как в правую, так и в левую сторону.

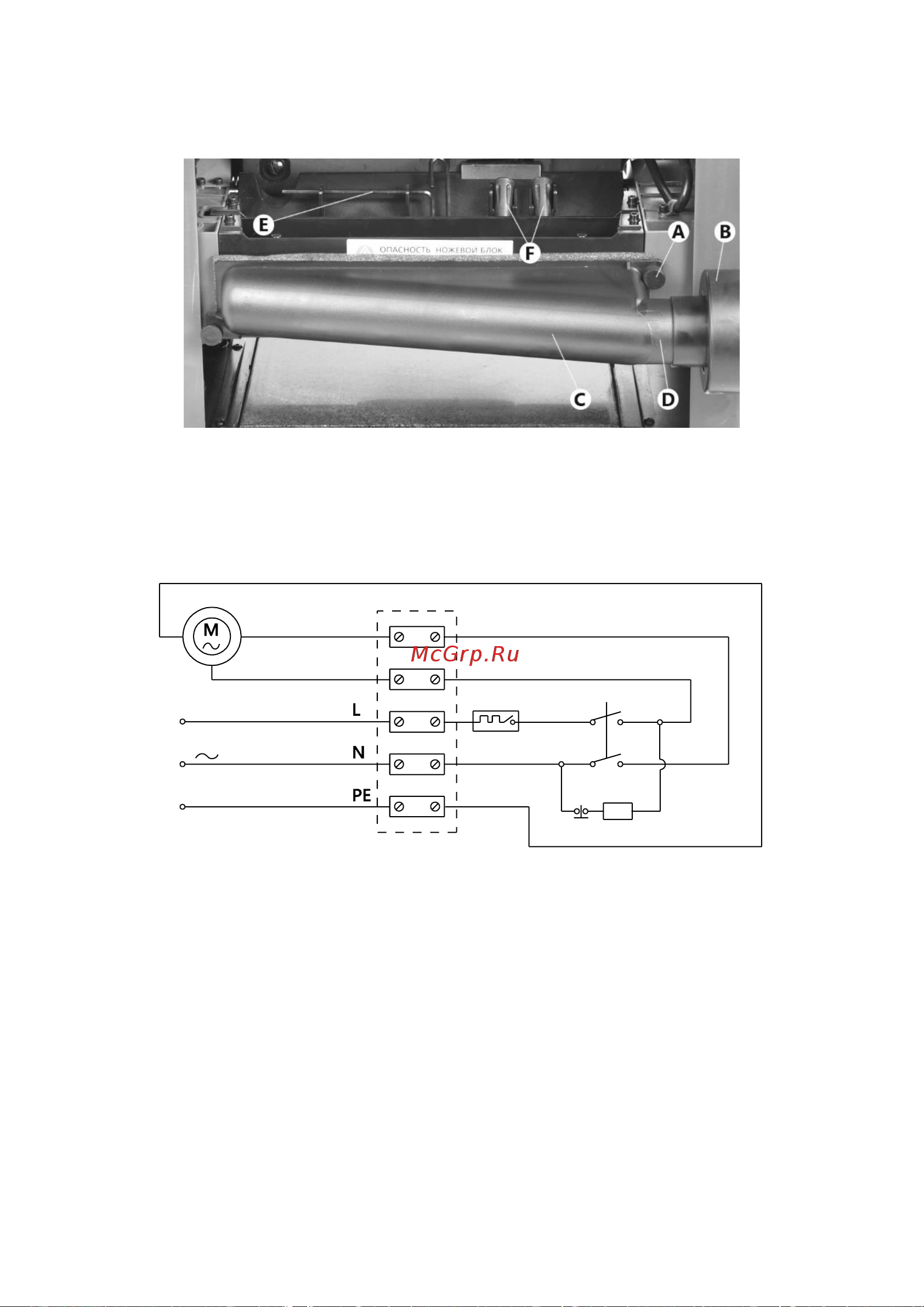

Рисунок 3. Установка кожуха для отвода стружки
А – винт-барашек, В – адаптер, С – кожух для отведения стружки, D – патрубок для
подключения пылесоса, Е – ключ, F – магниты
Электрическая схема представлена на рисунке 4.
Рисунок 4. Электрическая схема станка
7. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ
7.1 Распаковка и сборка
Вскройте упаковку и выньте станок и его составные части из коробки.
Удалите защитную смазку с поверхности металлических деталей с помо-
щью мягких растворителей. Установите станок на плоскую поверхность.
Идентифицируйте составные части станка по таблице 2 и рисункам 1, 2.
