13

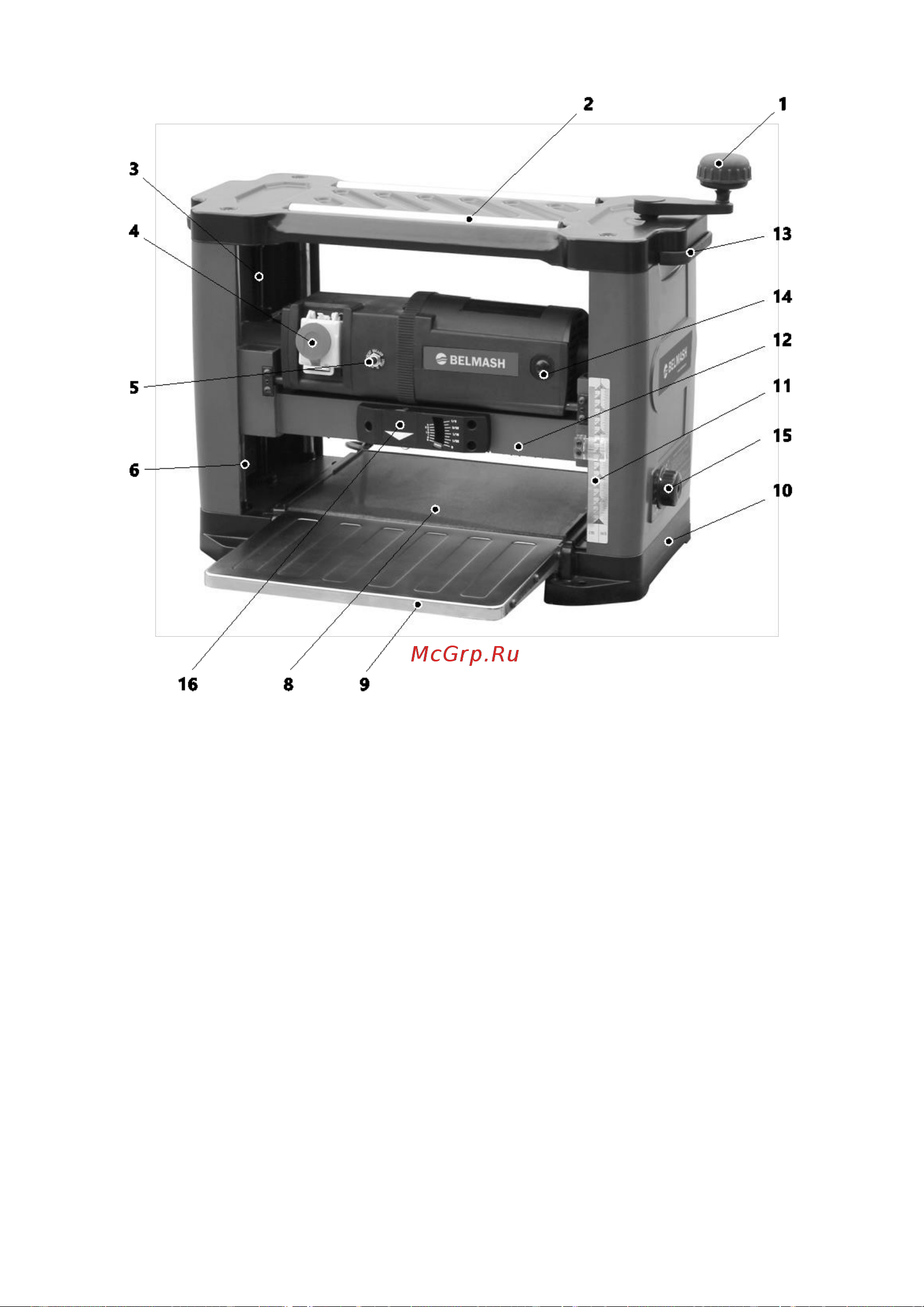

Рисунок 2. Основные элементы станка BELMASH P2200М
1 – рукоятка регулировки глубины строгания, 2 – протяжной ролик, 3 – винт подъема
ножевого вала, 4 – выключатель, 5 – токовый предохранитель, 6 – стойка несущая,
8 – стол рабочий, 9 – удлинитель рабочего стола, 10 – основание, 11 – шкала глубины
строгания, 12 – рабочая платформа, 13 – ручка для переноски, 14 – щеткодержатель,
15 – рукоятка точной настройки, 16 – индикатор глубины строгания
У модели BELMASH P2200M на рабочей платформе 12 имеется индикатор
глубины строгания 16 (рис. 2). Указатель индикатора отображает глубину
строгания за проход. На правом торце корпуса станка размещена
рукоятка 15 точной настройки суммарной глубины рейсмусования,
которая позволяет получить желаемую конечную толщину заготовки по
шести предустановленным размерам (5, 10, 15, 20, 25, 30 мм).
Сверху станок закрыт защитным кожухом, являющимся одновременно
опорой для протяжных роликов 2 и связывающим элементом для
несущих стоек 6. Протяжные ролики используются для возврата
заготовки. Боковые стороны станка закрыты ограждающими панелями.
У модели BELMASH P1800 на боковых панелях расположены ручки 13 для
