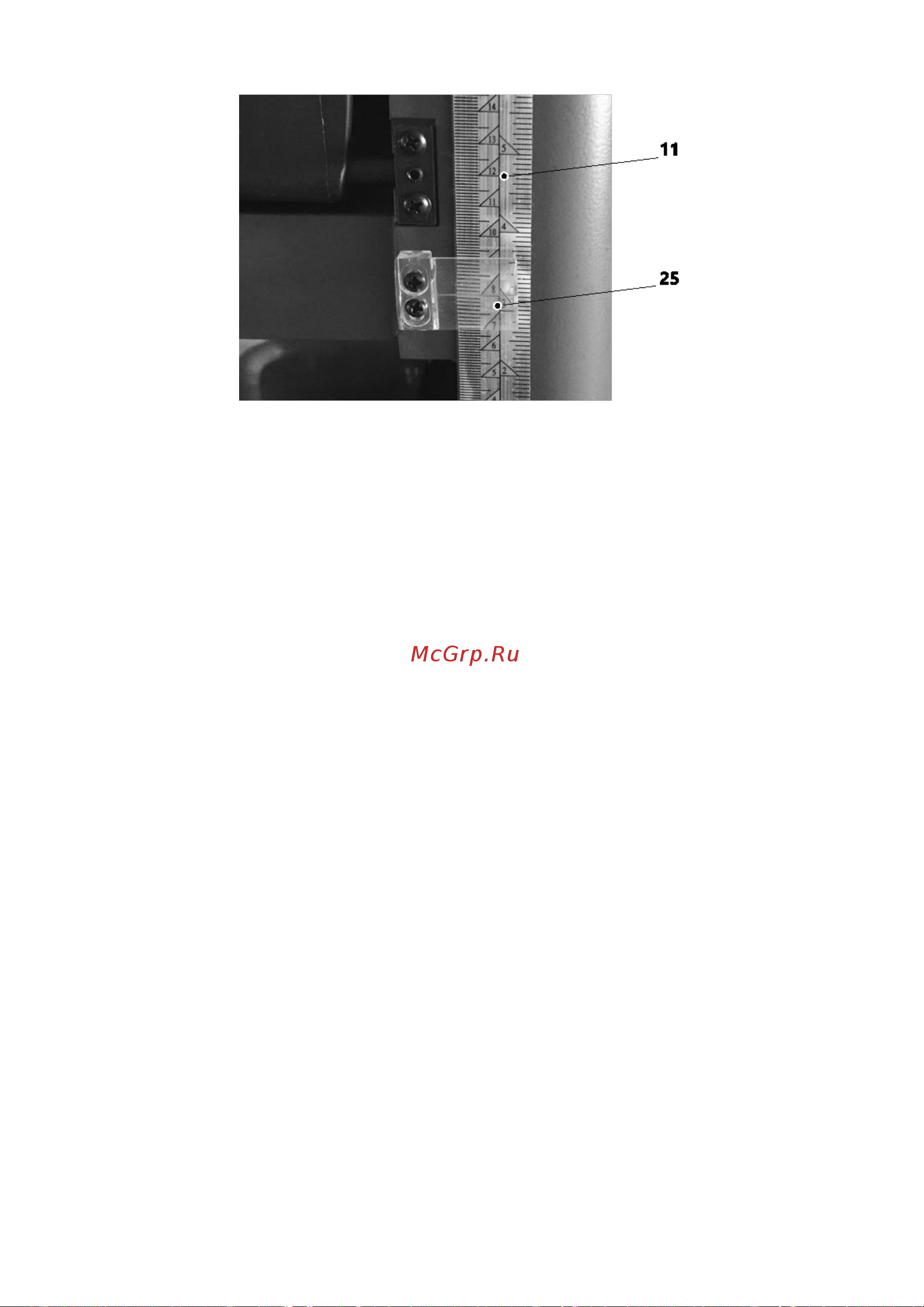

Рисунок 9.

11 – прижимная планка ножевого блока, 25 – указатель

Для калибровки шкалы выполните следующее:

 Используйте заготовку, с помощью которой вы провели установку

параллельности оси рабочей платформы и рабочего стола. Размер

ее вам известен. Сравните измеренную толщину доски с показани-

ями на шкале по указателю.

 Если показания на шкале не соответствуют истинному значению,

ослабьте винты, фиксирующие указатель и, соответственно, отрегу-

лируйте его положение. Зафиксируйте винтами новое положение

указателя.

 После регулировки указателя глубины проверьте показания,

прострогав отрезок доски из отходов. После этого сверьте

действительный размер доски с показанием указателя на шкале.

Значения должны быть одинаковыми. Если они различны,

произведите повторную регулировку.

Модель BELMASH P2200M отличается наличием на передней части

рабочей платформы 12 индикатора глубины строгания 16 (рис. 2)

и рукояткой точной настройки 15 на правой боковой панели корпуса.

Рукоятка 15 позволяет точно настраивать желаемую конечную толщину

заготовки (рис. 10) по шести предустановленным размерам (5, 10, 15, 20,

25, 30 мм).

ПРИМЕР:

Обрабатываем брусок высотой 30 мм до толщины в 20 мм.

 Настраиваем (поднимаем или опускаем) ножевой блок до уровня

чуть выше положения заготовки.
