Очистка и смазка цепей
привода протяжных
роликов и звездочек
протяжного механизма
Компрессор, мягкая
щетка, жидкое масло,
тип И-20
Не реже 1 раза за
50 часов
7
Проверка состояния
графитовых щеток
Компрессор,
шлицевая отвертка,
шестигранный ключ
Не реже 1 раза за
50 часов
8
Смазка редуктора
Мягкая щетка, мягкие
растворители,
литиевая смазка
Не реже 1 раза за
50 часов

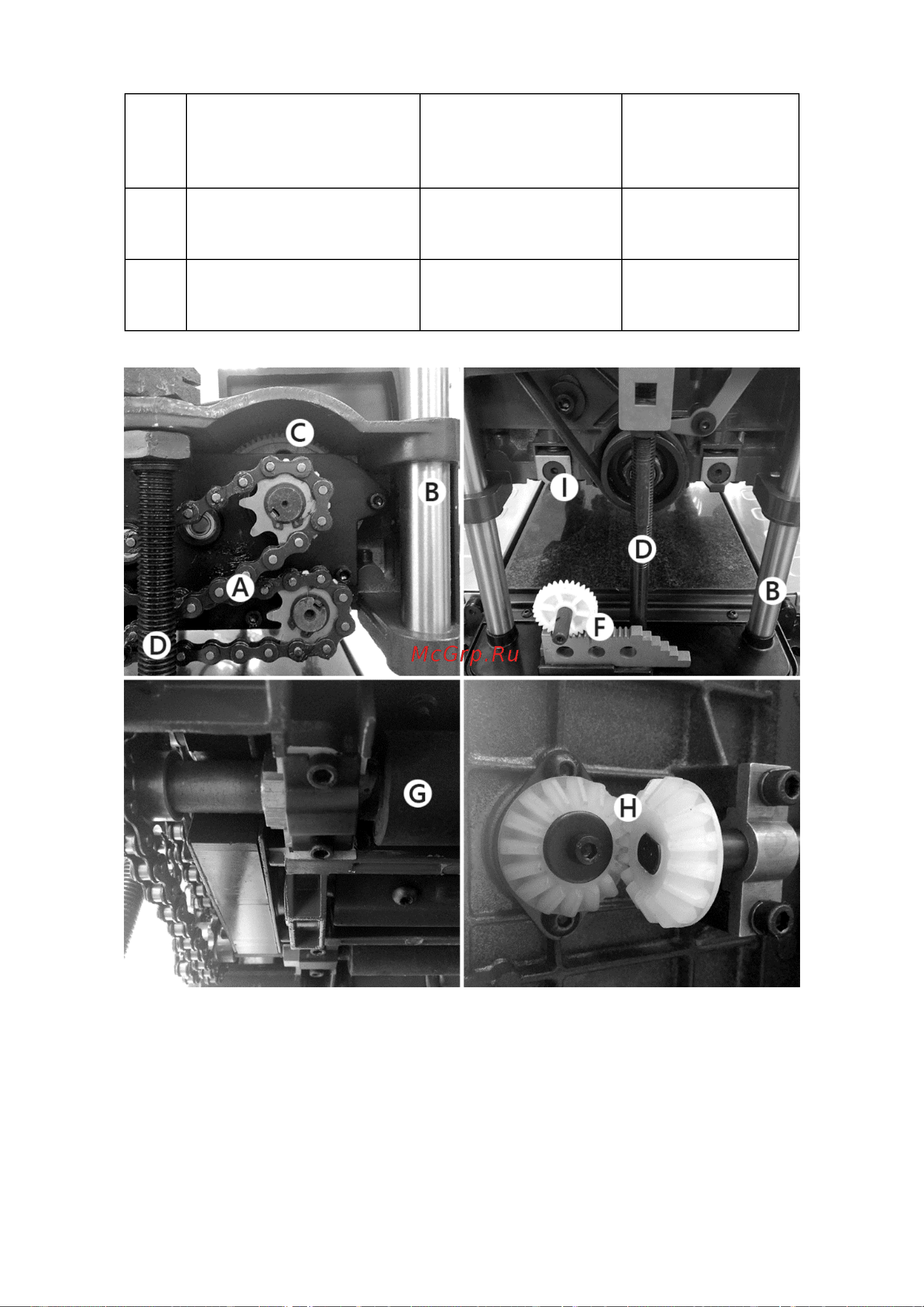

Рисунок 11. Смазка и очистка станка
A – цепь привода протяжных роликов (смазка И-20), B – направляющая опора (смазка И-20),
C – редуктор (литиевые смазки), D – шпилька регулировки высоты рейсмусования (смазка
И-20), I – втулка протяжного ролика (смазка И-20), F – механизм конечной высоты
рейсмусования (очистка, продувка), G – протяжной ролик обрезиненный (очистка от смол
и загрязнений), H – шестерни механизма регулировки высоты рейсмусования (чистка,
продувка)
