При значительной длине удлинительного кабеля и малом поперечном сечении подводящих

проводов, происходит дополнительное падение напряжения, которое может привести

к неустойчивой работе электродвигателя станка.

2.6 Требования к заготовке

При обработке заготовок большой длины необходимо пользоваться подставками, которые

устанавливаются под свисающим концом заготовки, или работать вдвоем.

Запрещается поддерживать или направлять заготовку руками. Всегда используйте параллельный

упор для позиционирования и направления обрабатываемого материала.

Пользуйтесь держателями/толкателями для фугования изделий.

Не выполняйте фугование изделий короче 200 мм (во избежание отдачи заготовки), уже 20 мм,

тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.

Запрещается выполнять фугование заготовок глубже, чем на 3 мм за один проход, во избежание

перегрузки машины и отдачи заготовки.

Обрабатываемую заготовку необходимо проверять на наличие металлических или минеральных

включений (гвоздей, скоб, осколков, камней и т.п.). Не следует обрабатывать материалы, имеющие

трещины, несросшиеся сучки, гниль, или другие пороки древесины.

Заготовка не должна быть влажной. Рекомендуемая влажность не более 12%.

3. СБОРКА СТАНКА

3.1 Распаковка и очистка

В целях безопасности не подключайте станок

к источнику питания до полного окончания его

монтажа.

Удалите защитную смазку с поверхности стола и всех

неокрашенных деталей. Для ее снятия используйте мягкую

ткань, смоченную керосином (не применяйте для этой

цели ацетон или разбавитель лака).

После очистки покройте поверхность стола воском.

Излишки воска удалите для предотвращения его

попадания на заготовки.

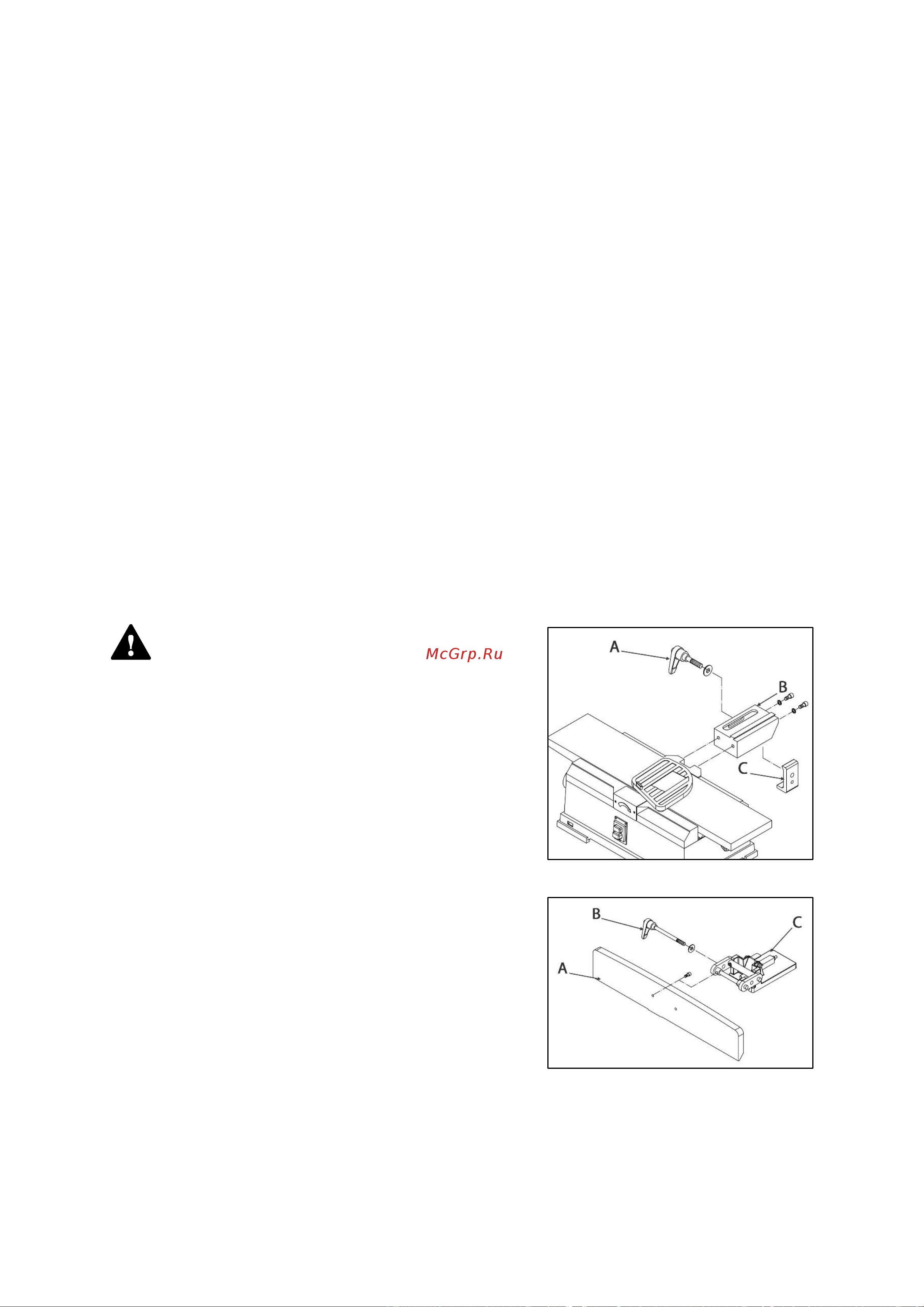

3.2 Установка параллельного упора

Прикрепите кронштейн (В) каретки (рис. 3) к станку,

используя два винта М8×20 и две пружинные шайбы 8 мм.

Установите зажимной блок (С) (рис. 3) в кронштейн

каретки так, чтобы штифт зажимного блока упирался

в нижний край кронштейна. Закрепите при помощи

рукоятки (А) фиксации положения параллельного упора.

Прикрепите направляющую (А) параллельного упора

(рис. 4) к каретке (С) при помощи двух винтов М8×20

и двух пружинных шайб 8 мм.

Установите рукоятку (В) фиксации угла наклона параллельного упора согласно рисунку 4.

Установите каретку (С) на кронштейн каретки в соединение «ласточкин хвост». Затяните рукоятку

(В) фиксации положения параллельного упора.

Рисунок 3.

Рисунок 4.
