12
4.2 Настройка параллельного упора
Для перемещения параллельного упора вдоль стола
необходимо ослабить рукоятку (А) (рис. 9) и установить
необходимое положение параллельного упора. После
затяните рукоятку.
Для изменения наклона параллельного упора необходимо
ослабить рукоятку (В), разместить параллельный упор под
нужным углом, и затянуть рукоятку. Для проверки угла
наклона используйте измерительные приборы (не входят
в комплект поставки).
Параллельный упор имеет ограничители в позиции 0° (90°
относительно рабочего стола), 45° во внешнюю и внутрен-
нюю стороны.
4.2.1 Настройка ограничителя угла
90 градусов
Для данной настройки отключите станок от электросети,
расположите параллельный упор под углом 90 градусов
относительно стола. Затем затяните рукоятку (В) (рис. 9).
Для проверки прямого угла, расположите слесарный
угольник С на столе и прижмите к параллельному упору.
Для настройки ослабьте рукоятку (В) (рис. 9) и стопорную гайку (D) (рис. 10). Поворачивайте
регулировочный винт (E) до тех пор, пока не будет достигнут нужный угол. Затяните рукоятку
и стопорную гайку.
4.2.2 Настройка ограничителя угла 45 градусов во внешнюю сторону
Чтобы выполнить данную настройку, отключите станок от электросети, ослабьте рукоятку В (рис. 9).
Наклоните параллельный упор во внешнюю сторону насколько это возможно и затяните рукоятку.
Используя слесарный угольник, проверьте, что угол направляющей параллельного упора к столу
составляет 135 градусов.
Для настройки, ослабьте рукоятку и ослабьте фиксирующий винт ограничителя (С) (рис. 10).
Корректируйте положение ограничителя до тех пор, пока не будет настроен необходимый угол.
Затяните рукоятку и фиксирующий винт.
4.2.3 Настройка ограничителя угла 45 градусов во внутреннюю сторону
Чтобы выполнить данную настройку, отключите станок от электросети, ослабьте блокирующую
рукоятку В (рис. 9). Наклоните параллельный упор во внутреннюю сторону насколько это
возможно и затяните рукоятку. Используя слесарный угольник, проверьте, что угол
направляющей параллельного упора к столу составляет 45 градусов.
Для настройки, ослабьте рукоятку (В) (рис. 9) и стопорную
гайку (B) (рис. 10) регулировочного болта (A). Поворачи-
вайте болт до тех пор, пока не будет достигнут нужный
угол. Затяните рукоятку и стопорную гайку.
4.3 Настройка глубины строгания
Глубина строгания регулируется перемещением стола
подачи (А) (рис. 11) по отношению к ножевому валу.
Стол подачи можно опускать или поднимать при помощи
рукоятки (В) настройки высоты подающего стола. Поворот

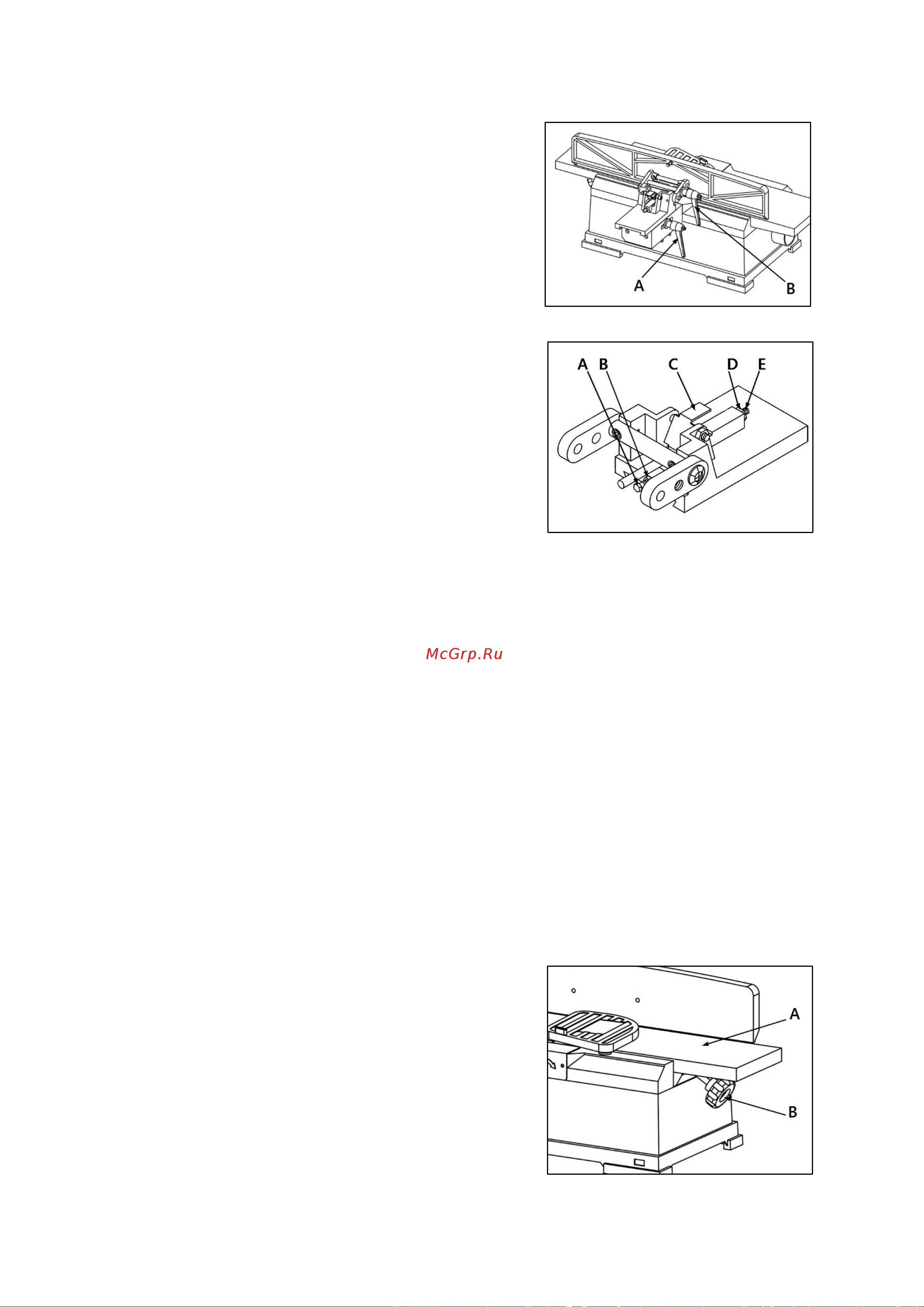

Рисунок 9.
Рисунок 10.
Рисунок 11.
