3.3 Установка патрубка стружкоотвода

и фильтр-мешка

На данной модели станка имеется встроенная система

стружкоудаления. Для ее использования подсоедините

к станку патрубок стружкоотвода и фильтр-мешок.

Очищайте фильтр-мешок по мере заполнения, и каждый

раз после завершения работы. Производите операцию

только при отключенном электродвигателе.

Для сборки системы – наденьте патрубок стружкоотвода

(А) (рис. 5) на встроенный желоб для отходов резания (С)

и зафиксируйте при помощи винта (В).

Откройте молнию на дне фильтр-мешка и расположите

пружину (С) (рис. 6) внутри раструба фильтр-мешка (В).

Присоедините раструб со вставленной пружиной

к патрубку (А).

4. УСТРОЙСТВА УПРАВЛЕНИЯ

И РЕГУЛИРОВКИ

4.1 Настройка стола подачи

Стол подачи предустановлен и отрегулирован на заводе

изготовителе.

Если вы обнаружили уклон стола подачи – демонтируйте

параллельный упор, каретку и кронштейн каретки.

Положите станок на бок так, чтобы выключатель был

сверху. Снимите четыре резиновые ножки, расположен-

ные по углам станка (рис. 7). Открутите винты, указанные

черными стрелками, и снимите нижнюю панель.

При помощи шестигранного ключа, ослабьте четыре

винта, указанные черными стрелками (рис. 8). Отрегу-

лируйте установочные винты при помощи шестигранного

ключа, указанные белыми стрелками. Эти винты

регулируют уклон стола. Поворот по часовой стрелке

поднимает соответствующую половину стола, поворот

против часовой стрелки опускает. Обязательно проверьте

уклоны стола как по длине, так и по ширине.

После завершения настройки затяните четыре винта,

указанных черными стрелками, установите на место

нижнюю панель и зафиксируйте ее винтами. Установите

четыре резиновые ножки. Аккуратно переверните станок

обратно в вертикальное положение. Установите на место

параллельный упор и другие приспособления.

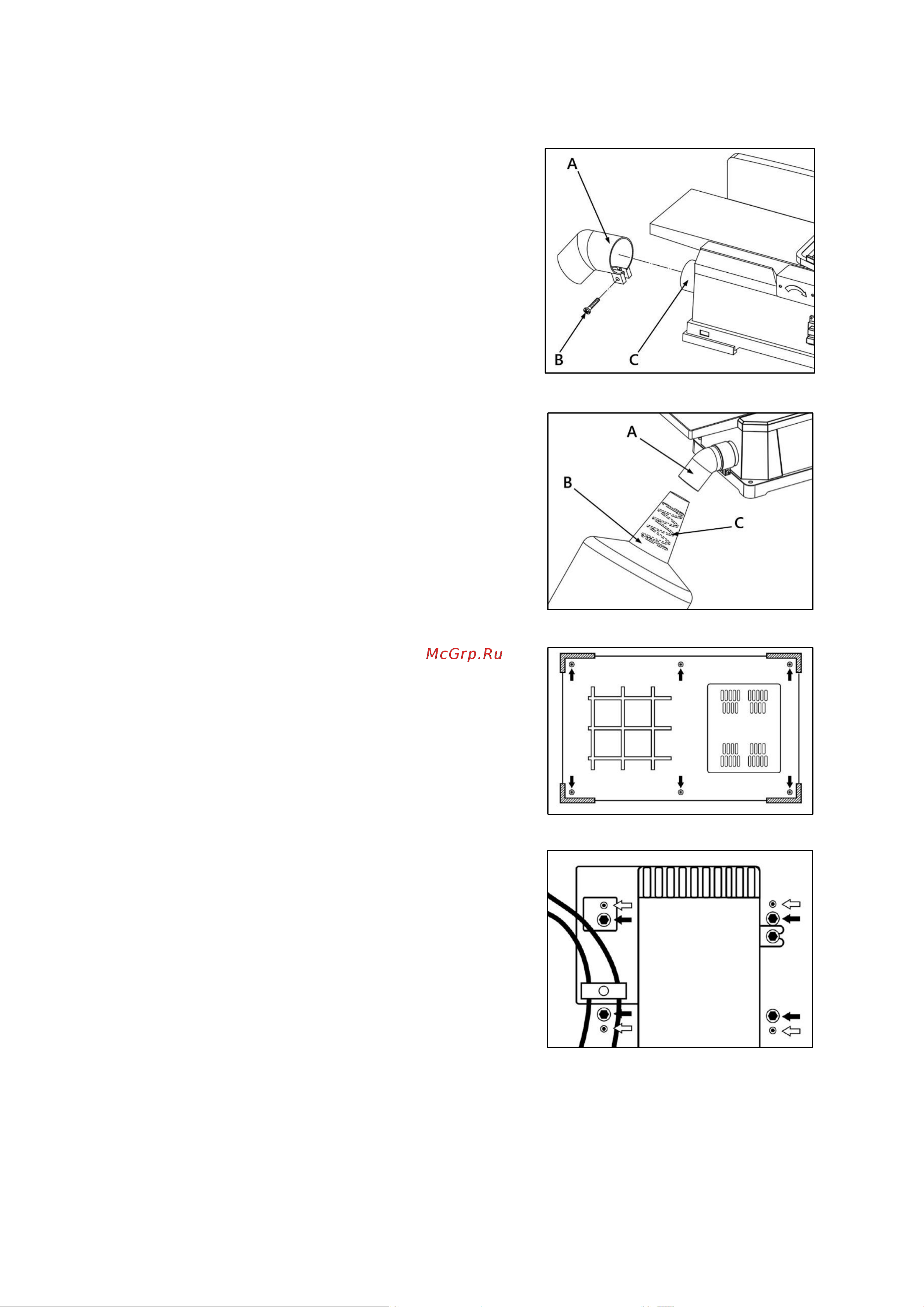

Рисунок 5.

Рисунок 6.

Рисунок 7.

Рисунок 8.
