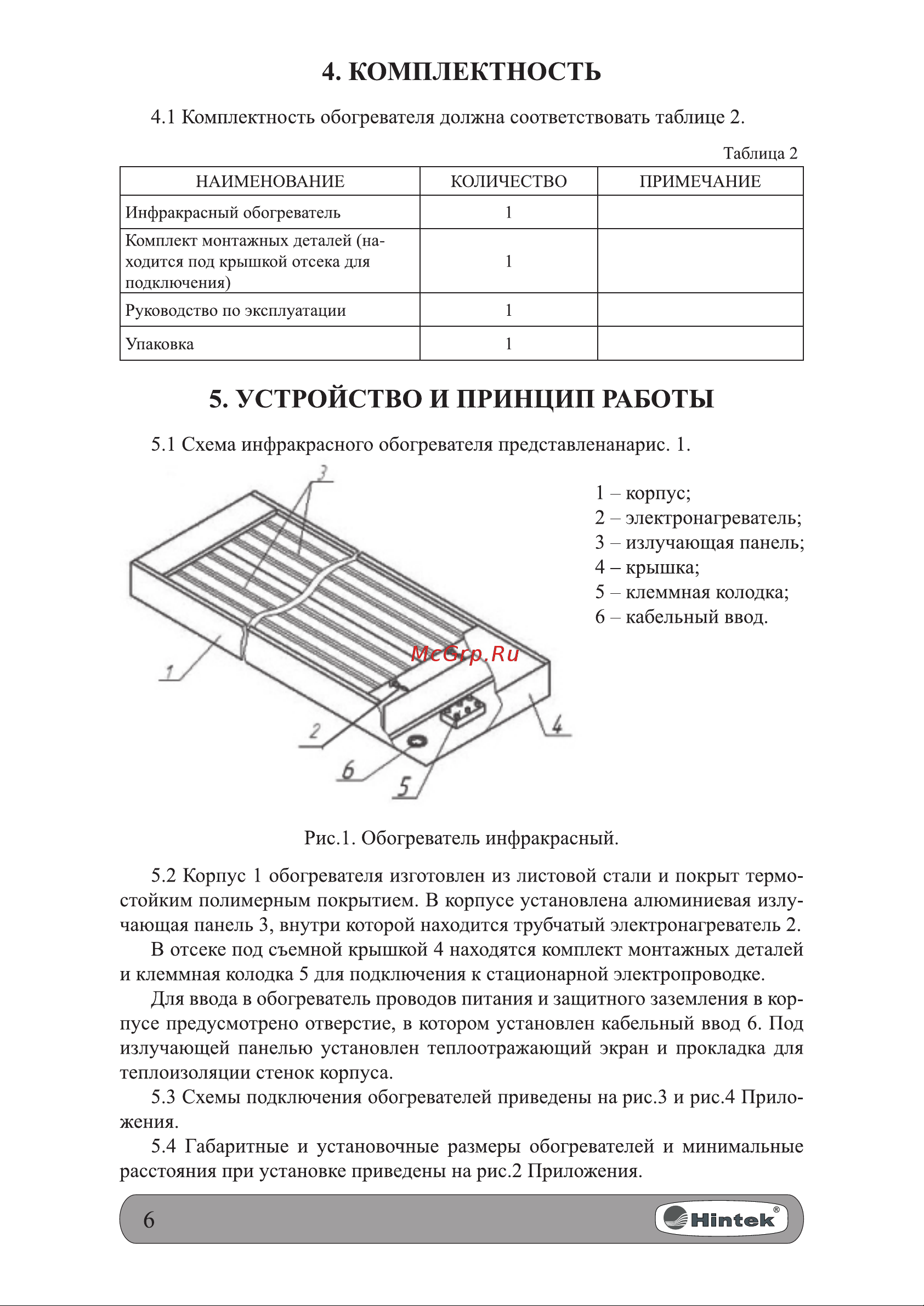

4 КОМПЛЕКТНОСТЬ 4 1 Комплектность обогревателя должна соответствовать таблице 2 Таблица 2 НАИМЕНОВАНИЕ ПРИМЕЧАНИЕ КОЛИЧЕСТВО Инфракрасный обогреватель 1 Комплект монтажных деталей на ходится под крышкой отсека для подключения 1 Руководство по эксплуатации 1 Упаковка 1 5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ 5 1 Схема инфракрасного обогревателя представленанарис 1 1 корпус 2 электронагреватель 3 излучающая панель 4 крышка 5 клеммная колодка 6 кабельный ввод Рис 1 Обогреватель инфракрасный 5 2 Корпус 1 обогревателя изготовлен из листовой стали и покрыт термо стойким полимерным покрытием В корпусе установлена алюминиевая излу чающая панель 3 внутри которой находится трубчатый электронагреватель 2 В отсеке под съемной крышкой 4 находятся комплект монтажных деталей и клеммная колодка 5 для подключения к стационарной электропроводке Для ввода в обогреватель проводов питания и защитного заземления в кор пусе предусмотрено отверстие в котором установлен кабельный ввод 6 Под излучающей панелью установлен теплоотражающий экран и прокладка для теплоизоляции стенок корпуса 5 3 Схемы подключения обогревателей приведены на рис З и рис 4 Прило жения 5 4 Габаритные и установочные размеры обогревателей и минимальные расстояния при установке приведены на рис 2 Приложения
