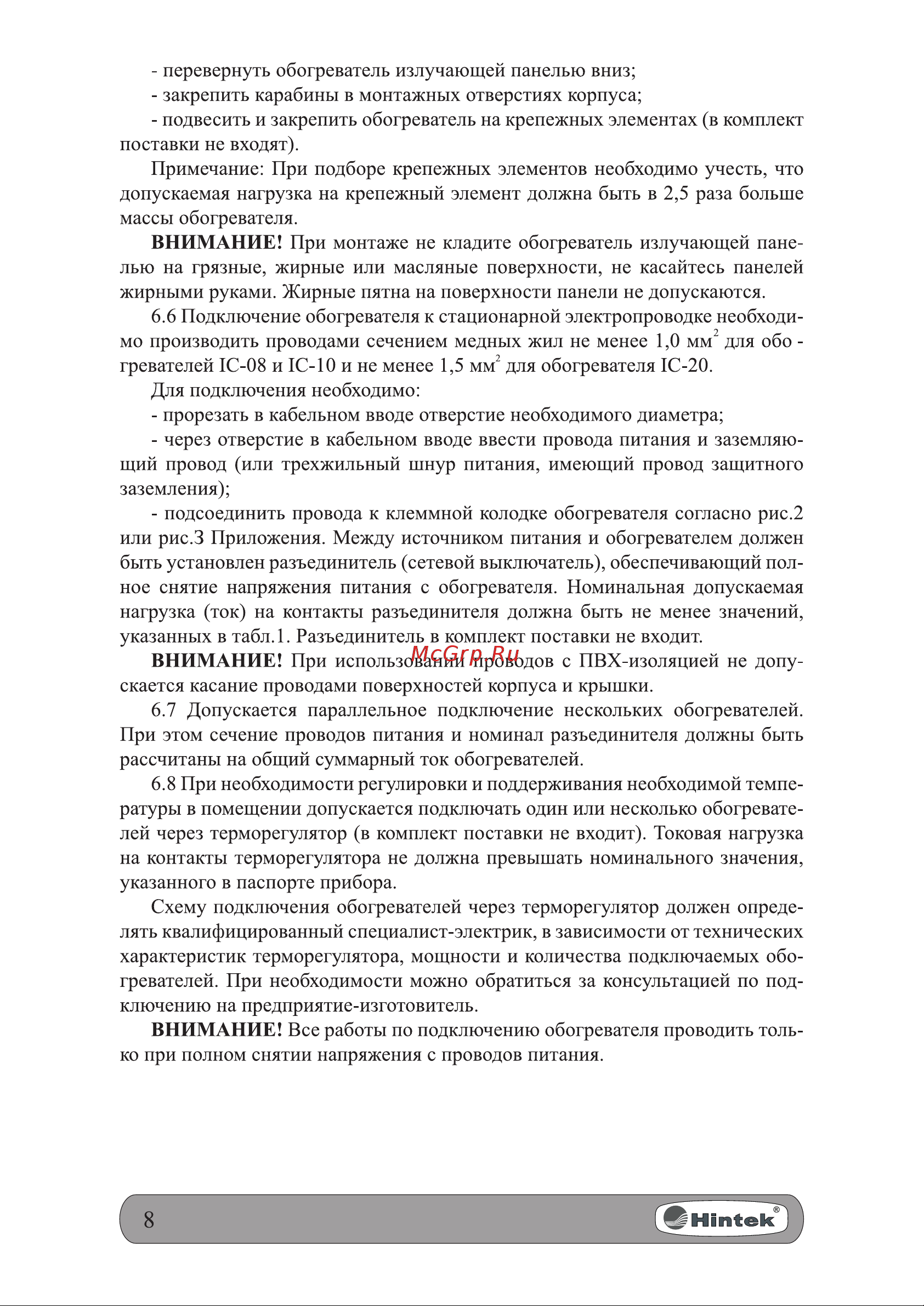

перевернуть обогреватель излучающей панелью вниз закрепить карабины в монтажных отверстиях корпуса подвесить и закрепить обогреватель на крепежных элементах в комплект поставки не входят Примечание При подборе крепежных элементов необходимо учесть что допускаемая нагрузка на крепежный элемент должна быть в 2 5 раза больше массы обогревателя ВНИМАНИЕ При монтаже не кладите обогреватель излучающей пане лью на грязные жирные или масляные поверхности не касайтесь панелей жирными руками Жирные пятна на поверхности панели не допускаются 6 6 Подключение обогревателя к стационарной электропроводке необходи мо производить проводами сечением медных жил не менее 1 0 мм для обо гревателей 1С 08 и 1С 10 и не менее 1 5 мм для обогревателя 1С 20 Для подключения необходимо прорезать в кабельном вводе отверстие необходимого диаметра через отверстие в кабельном вводе ввести провода питания и заземляю щий провод или трехжильный шнур питания имеющий провод защитного заземления подсоединить провода к клеммной колодке обогревателя согласно рис 2 или рис З Приложения Между источником питания и обогревателем должен быть установлен разъединитель сетевой выключатель обеспечивающий пол ное снятие напряжения питания с обогревателя Номинальная допускаемая нагрузка ток на контакты разъединителя должна быть не менее значений указанных в табл 1 Разъединитель в комплект поставки не входит ВНИМАНИЕ При использовании проводов с ПВХ изоляцией не допу скается касание проводами поверхностей корпуса и крышки 6 7 Допускается параллельное подключение нескольких обогревателей При этом сечение проводов питания и номинал разъединителя должны быть рассчитаны на общий суммарный ток обогревателей 6 8 При необходимости регулировки и поддерживания необходимой темпе ратуры в помещении допускается подключать один или несколько обогревате лей через терморегулятор в комплект поставки не входит Токовая нагрузка на контакты терморегулятора не должна превышать номинального значения указанного в паспорте прибора Схему подключения обогревателей через терморегулятор должен опреде лять квалифицированный специалист электрик в зависимости от технических характеристик терморегулятора мощности и количества подключаемых обо гревателей При необходимости можно обратиться за консультацией по под ключению на предприятие изготовитель ВНИМАНИЕ Все работы по подключению обогревателя проводить толь ко при полном снятии напряжения с проводов питания
