13
10. Установите рычаг коробки передач:
• проденьте рычаг переключения пере-
дач в выемку кронштейна, и вставь-
те его в отверстие коробки пере-
ключения передач. Затем закрепите
шплинтом 3,2×16. Рычаг переключе-
ния передач будет находиться в ней-
тральном положении.
• Установите стопорную накладку на
ручку переключения передач, по-
ставьте ее в положение «2 передача
вперед» – стопорная накладка подой-
дет к основанию – затем закрепите
болтами.
РЕГУЛИРОВКА ТРОСА
СЦЕПЛЕНИЯ
Измерьте свободный ход рычага сцепле-
ния (Рис. 5). Свободный ход должен быть
3-8 мм на конце рычага.
Если ход троса сцепления не соответ-
ствует рекомендациям, ослабьте стопор-
ную гайку (1) и закрутите или выкрутите
регулировочный болт (2).
1
2
3-8 мм

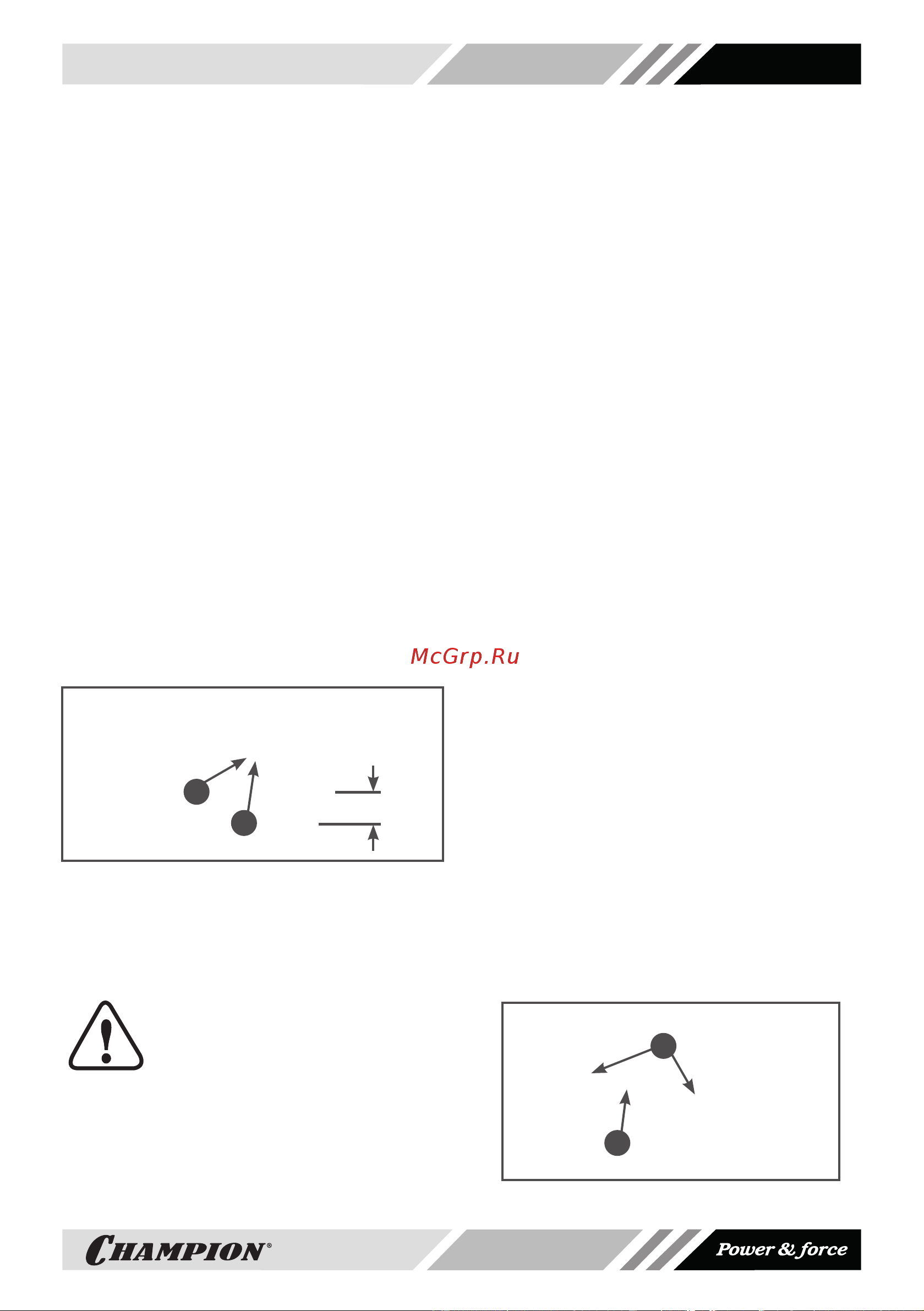

Рис. 5 Регулировка свободного хода
1. Стопорная гайка
2. Регулировочная гайка
ВНИМАНИЕ!
Правильная регулировка тро-
са сцепления обеспечивает
плавное включение вращения
фрез (колес) и обеспечивает неподвиж-
ность фрез (колес) на холостом ходу.
Неправильная регулировка троса мо-
жет привести к выходу мотоблока из
строя и не подлежит ремонту по га-
рантии.
По истечении некоторого времени экс-
плуатации рабочие характеристики
сцепления понижаются из-за износа
деталей сцепления. Отрегулируйте трос
сцепления.
Примеч
ание:
1. Возьмитесь за рычаг сцепления 18
(Рис.1) нажмите и отпустите его 2-3
раза, чтобы включить сцепление.
Если включить сцепление не получа-
ется, проверьте регулировку свобод-
ного хода рычага.
2. Окончательная проверка сцепления
производится после проверки рабо-
тоспособности мотоблока. Для этого
запустите двигатель, нажмите на
рычаг сцепления, установите рычаг
переключения передач в положе-
ние 1 и проверьте работу рычага
сцепления.
3.
Если после выполнен
ия несколь-
ких регулировок сцепление не
включается, обратитесь в авторизо-
ванный сервисный центр. Не пытай-
тесь выполнить ремонт мотоблока
самостоятельно.
РЕГУЛИРОВКА ТРОСА ГАЗА
Для удлинения троса необходимо осла-
бить контргайку (А) и закрутить соедини-
тельную муфту троса (В). Для того чтобы
укоротить трос, соединительную муфту
необходимо выкрутить. После установки
нужной длины троса, необходимо затя-
нуть контргайку (Рис.6).
A
B
Рис. 6 Регулировка длины троса
