15
9. ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ
ТОПЛИВО
Дизельное топливо является легко вос-
пламеняемым и взрывоопасным веще-
ством. Не курите, не допускайте наличия
искр и пламени в зоне хранения топлива
и при заправке двигателя.
Не допускайте переполнения топливно-
го бака. После заправки убедитесь, что
крышка бака надежно закрыта. Не раз-
ливайте топливо при заправке двигателя.
Если вы разлили топливо, тщательно про-
трите мотоблок перед запуском двигателя.
Избегайте контакта топлива с кожей, не
вдыхайте пары топлива. Избегайте попа-
дания грязи или воды в топливный бак.
Храните топливо вдали от детей.
ВНИМАНИЕ!
Для работы используйте то-
пливо в соответствии с ГОСТ
Р 52368-2005 (ЕН 590:2009).
Топливо дизельное ЕВРО. Технические
условия.
ВНИМАНИЕ!
Выход из строя двигателя по
причине использования нека-
чественного или старого то-
плива, а также несоответствие марки
топлива температуре окружающего
воздуха не подлежит гарантийному ре-
монту.
ВНИМАНИЕ!
Храните топливо в специаль-
но предназначенных для этой
цели емкостях. Запрещается
использовать для хранения канистры
из пищевого пластика.
Заправка топливом проводится при вы-
ключенном двигателе и в местах с хоро-
шей вентиляцией. При работе с топли-
вом запрещается курить и применять
открытый огонь. Не допускается разлив
топлива. Необходимо предотвращать
многократный или долговременный кон-
такт кожи с топливом, а также вдыхание
топливных паров.
ВНИМАНИЕ!
Не допускайте полной выра-
ботки топлива в баке, воз-
можно попадание воздуха в то-
пливную систему.
ВНИМАНИЕ!
Не заполняйте топливный бак
полностью. Заливайте топли-
во в бак до уровня примерно
на 25 мм ниже верхнего края заливной
горловины, чтобы оставить простран-
ство для теплового расширения то-
плива.
После заправки топливного бака убеди-
тесь в том, что пробка заливной горло-
вины закрыта должным образом. Мак-
симальный уровень топлива показан на
Рис. 8.

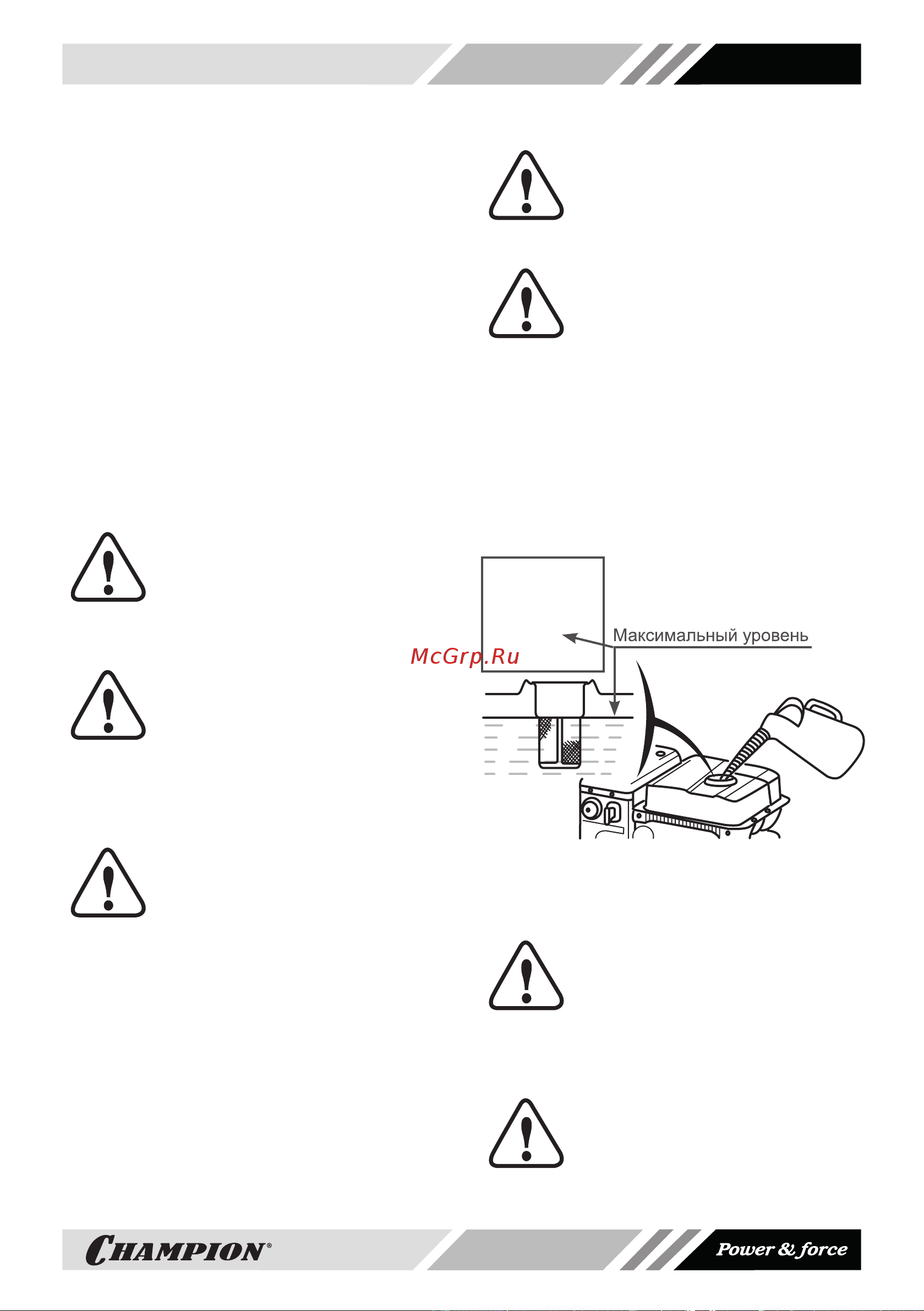

Рис. 8 Максимальный уровень топлива
в топливном баке
МОТОРНОЕ МАСЛО
ВНИМАНИЕ!
Мотоблок поставляется с
завода без масла в картере
двигателя. Перед запуском в
работу необходимо залить требуемое
количество чистого моторного масла
для четырехтактных двигателей.
ВНИМАНИЕ!
Каждый раз перед запуском
двигателя необходимо прове-
рить уровень масла в картере,
