104
PT
aparece na tela. Faça a primeira medição
consultando o lado piscante (como
mostrado na gura acima, apontando para
o ponto superior), e o valor medido será
exibido como valor 2; mantenha o nível
do instrumento que executa a medição
horizontal por padrão; faça a segunda
medição consultando o lado piscando
(como mostrado na gura acima, apontando
para o ponto inferior), e o valor medido será
exibido como valor 3.
A altura calculada é exibida na linha de
resumo.

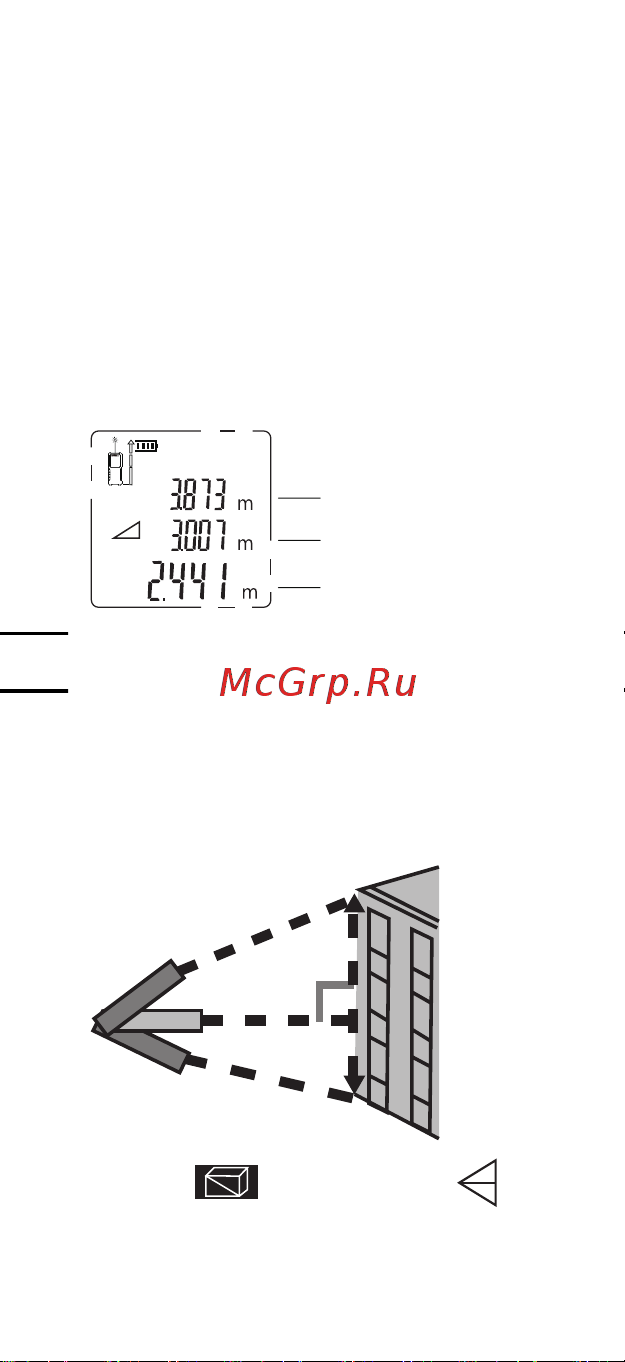

1. A primeira medição /
hipotenusa
2. A segunda medição /
lado do ângulo reto
3. A distância calculada de
outro lado do ângulo reto
Medição indireta: Método pitagórico
três pontos
Como mostrado na gura abaixo, meça a
altura ou a largura de um edifício ou, quando
uma altura precisar ser determinada por três
distâncias, isso pode ser alcançado usando
o método pitagórico de medição indireta de
três pontos.
1
2
3
Pressione 4 vezes, o símbolo
aparece na tela. Faça a primeira medição
consultando o lado piscante (como mostrado
na gura acima, apontando para o ponto
