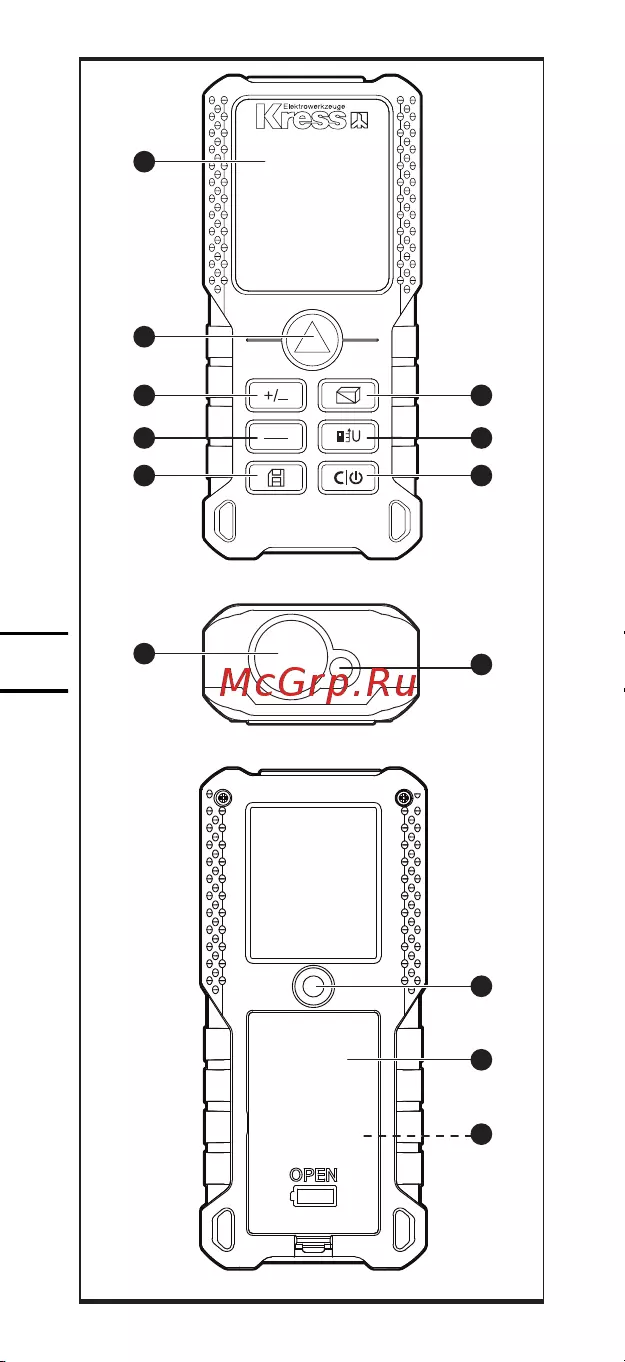

LISTA DE COMPONENTES
1.
LENTE DE RECEPCIÓN
LÁSER
2.
ABERTURA DE SALIDA DEL
LÁSER
3.
PANTALLA DE
VISUALIZACIÓN
4. BOTÓN DE MEDICIÓN
5. AÑADIR / SUSTRAER
6.
MEDICIÓN CONTINUA /
VALOR MÁXIMO, VALOR
MÍNIMO
7. MEMORIA HISTORICA
8.
ÁREA / VOLUMEN / BOTÓN
DE MEDICIÓN INDIRECTA
9. REFERENCIA / UNIDAD
10. BORRAR / ON / OFF
11.
AGUJERO ROSCADO DEL
TRÍPODE DE 1/4 DE PULGADA
12.
TAPA DEL COMPARTIMENTO
DE LA BATERÍA
13. BATERÍA
