![Kress KI200 [159/200] Pomiar odnosząc się do migającej strony jak pokazano na rysunku powyżej celując w górny punkt a zmierzona wartość wyświetli się jako wartość 1 utrzymywać](/views2/1886019/page159/bg9f.png)
159
PL

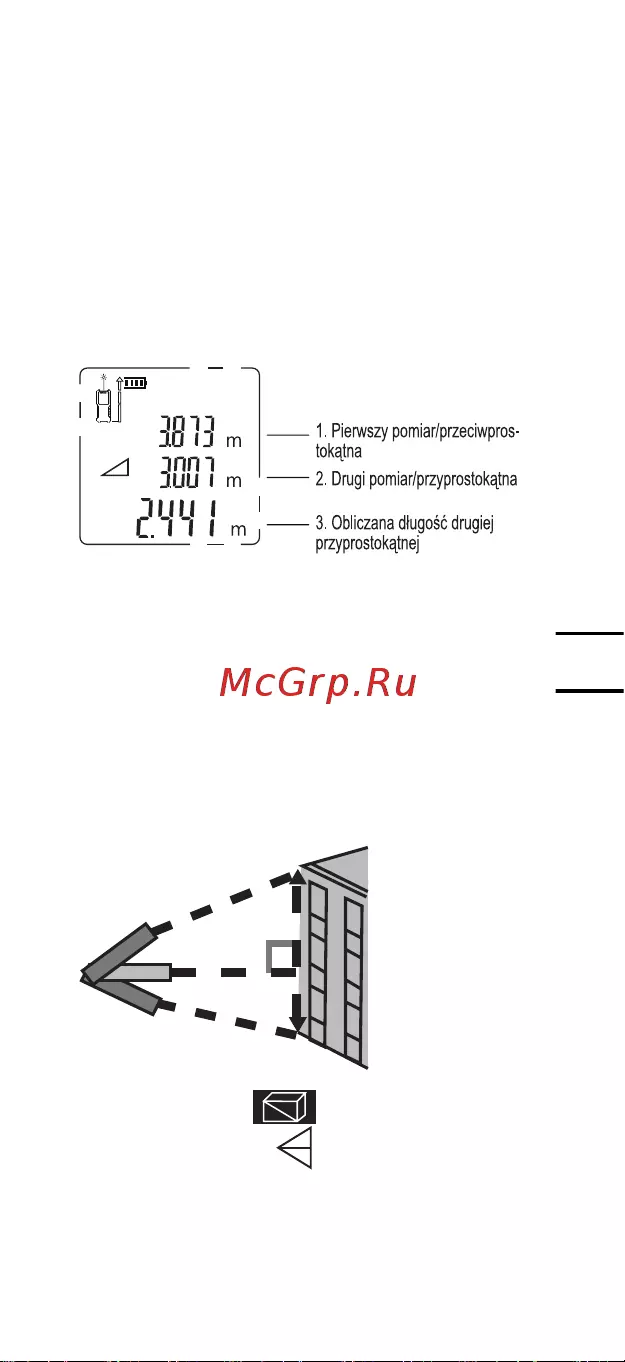

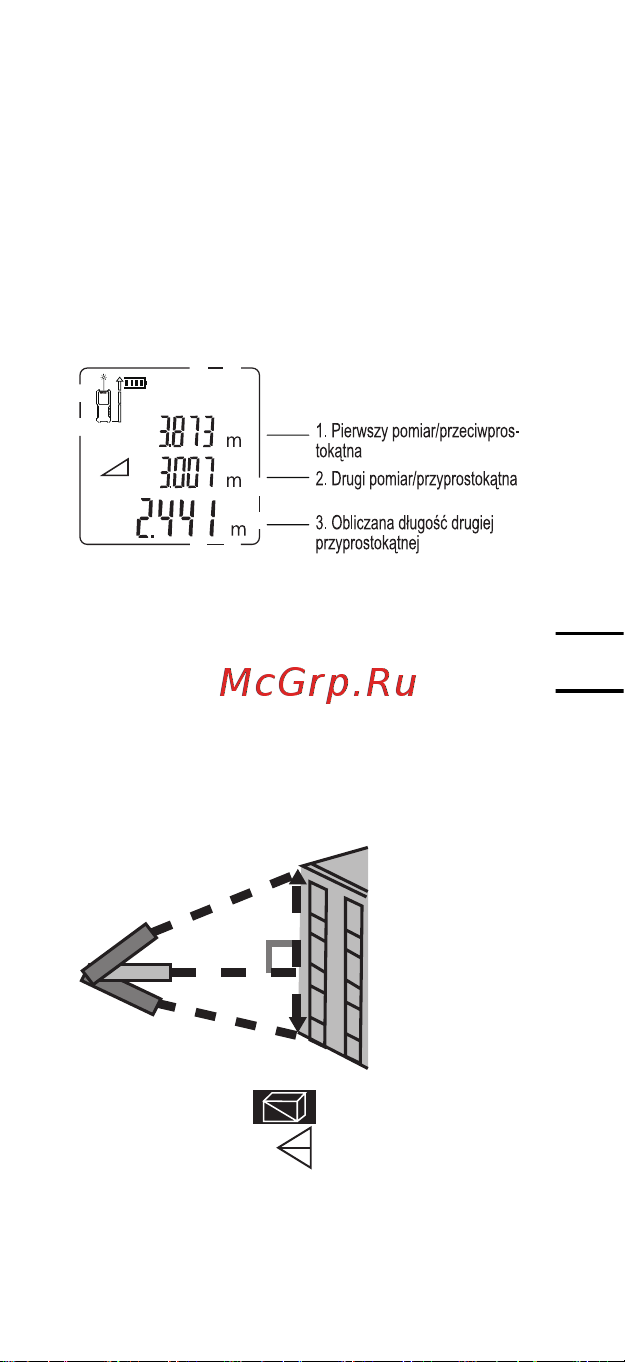

(jak pokazano na rysunku powyżej, celując
w górny punkt), a zmierzona wartość
wyświetli się jako wartość 2; utrzymywać
poziom przyrządu, który domyślnie
wykonuje pomiar poziomy; wykonać drugi
pomiar, odnosząc się do migającej strony
(jak pokazano na rysunku powyżej, celując
w dolny punkt), a zmierzona wartość
wyświetli się jako wartość 3.
Obliczona wysokość wyświetli się w wierszu
podsumowania.
Pomiar pośredni: Trzypunktowa
metoda wg twierdzenia Pitagorasa

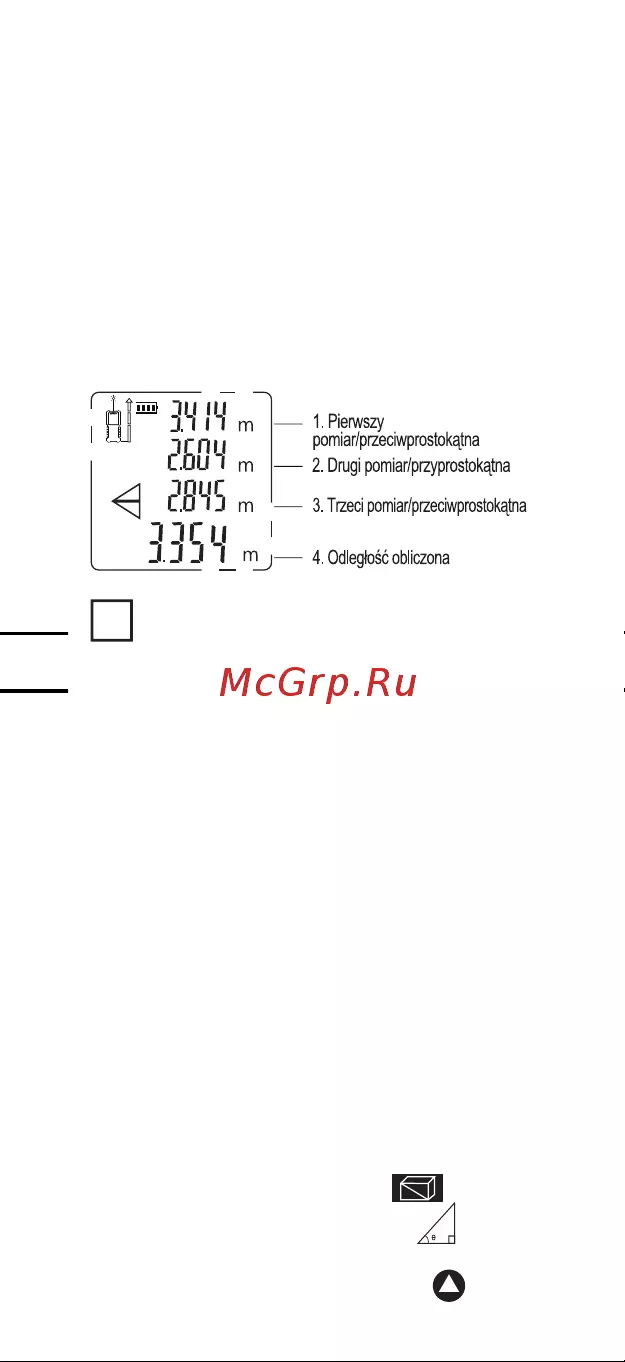

Jak pokazano na poniższym rysunku, należy
zmierzyć wysokość lub szerokość budynku,
a gdy jego wysokość wymaga wyznaczenia
na podstawie trzech odległości, można to
osiągnąć poprzez pomiar pośredni według
metody trzech punktów na podstawie
twierdzenia Pitagorasa.
1
2
3
Nacisnąć 4 razy , na wyświetlaczu
pojawi się symbol
. Wykonać pierwszy
pomiar, odnosząc się do migającej strony
(jak pokazano na rysunku powyżej, celując
w górny punkt), a zmierzona wartość
wyświetli się jako wartość 1; utrzymywać
