![Kress KI200 [32/200] Winkelmessung und des satzes von pythagoras berechnen mit dieser funktion können sie die entfernung zu nicht erreichbaren orten messen hinweis 1 alle zu messenden punkte sollten auf derselben vertikalen ebene liegen der winkelsensor kann nur den winkel der](/views2/1886019/page32/bg20.png)
32
DE
1
2
3

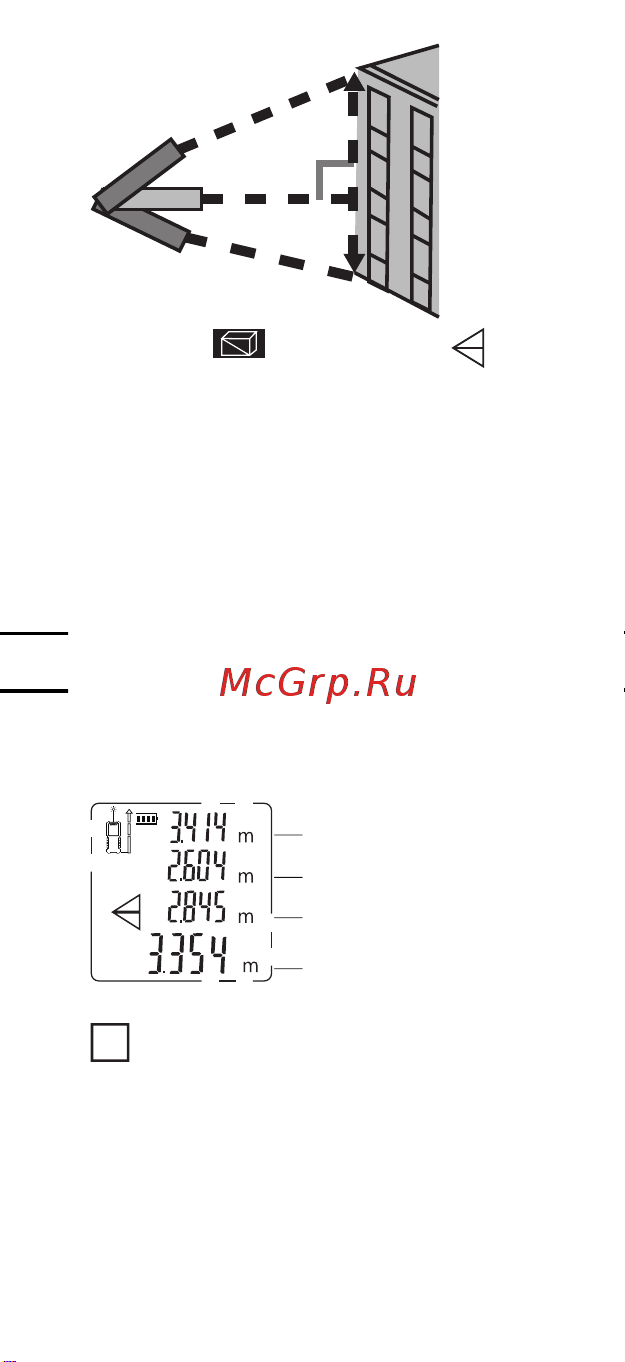

Drücken Sie 4 Mal, das Symbol wird
auf dem Bildschirm angezeigt. Führen Sie die
erste Messung mit Bezug auf die blinkende Seite
durch (wie in der obigen Abbildung gezeigt, am
höchsten Punkt ausrichten). Der gemessene
Wert wird als Wert 1 angezeigt. Behalten Sie den
Standardinstrumentenpegel für die horizontale
Messung bei. Nehmen Sie die zweite Messung
basierend auf der blinkenden Seite vor. Wie in
der obigen Abbildung gezeigt (am vertikalen
Mittelpunkt ausrichten), wird der gemessene
Wert als Wert 2 angezeigt. Nehmen Sie dann
die dritte Messung vor (nach unten zeigend) und
der gemessene Wert wird als Wert 3 angezeigt.
Das berechnete Entfernungsergebnis wird in der
Zusammenfassung angezeigt.
1. Die erste Messung / Hypotenus
e
2. Die zweite Messung
/ Rechtwinklige Seite
3. Die dritte Messung / Hypotenus
e
4. Die berechnete Entfernung
Das Instrument kann die Entfernung
auch mithilfe der
Winkelmessung und des
Satzes von Pythagoras berechnen. Mit
dieser Funktion können Sie die Entfernung
zu nicht erreichbaren Orten messen.
Hinweis:
1. Alle zu messenden Punkte sollten auf
derselben vertikalen Ebene liegen. (Der
Winkelsensor kann nur den Winkel der
