vertikalen Linie messen.)
2. Um genauere Messergebnisse zu
erhalten, wird empfohlen, das Instrument
zur Messung mit einem Stativ um dieselbe
Achse zu drehen.
Der Winkel zwischen dem Instrument und
der horizontalen Ebene wird in Echtzeit auf
dem Bildschirm angezeigt.

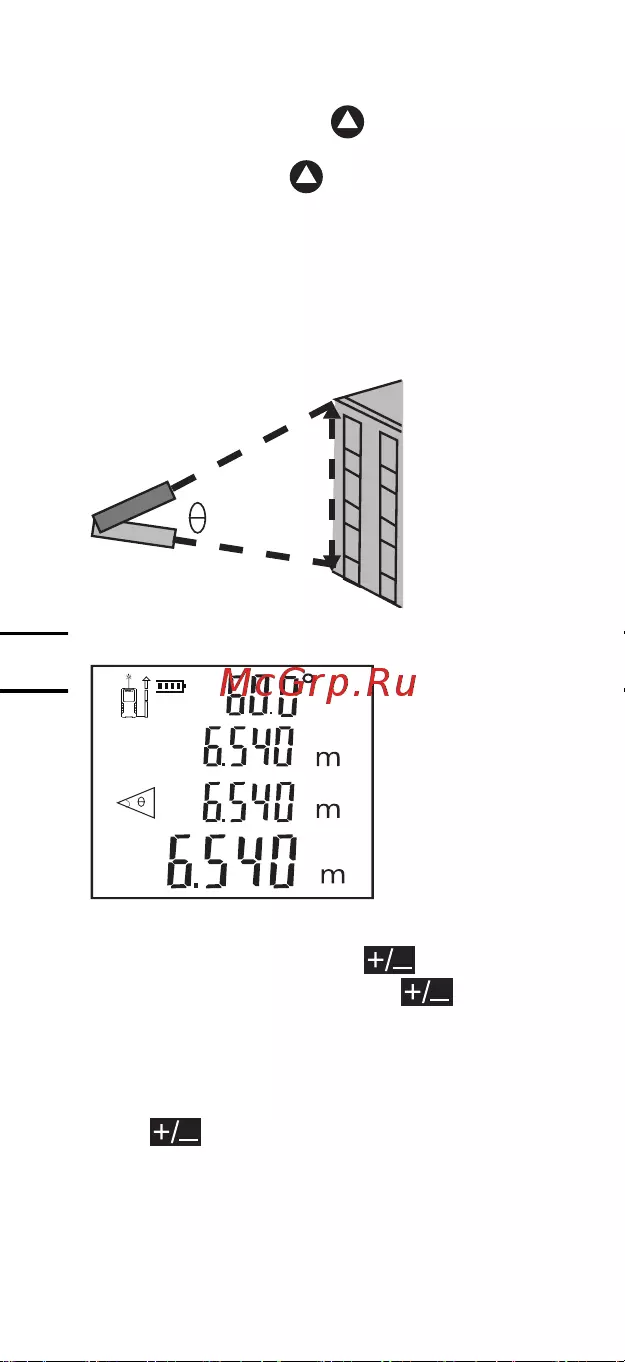

Indirekte Messung: automatischer
Füllstand
Drücken Sie
fünfmal hintereinander,
einmal erscheint das automatische
horizontale Symbol
auf dem

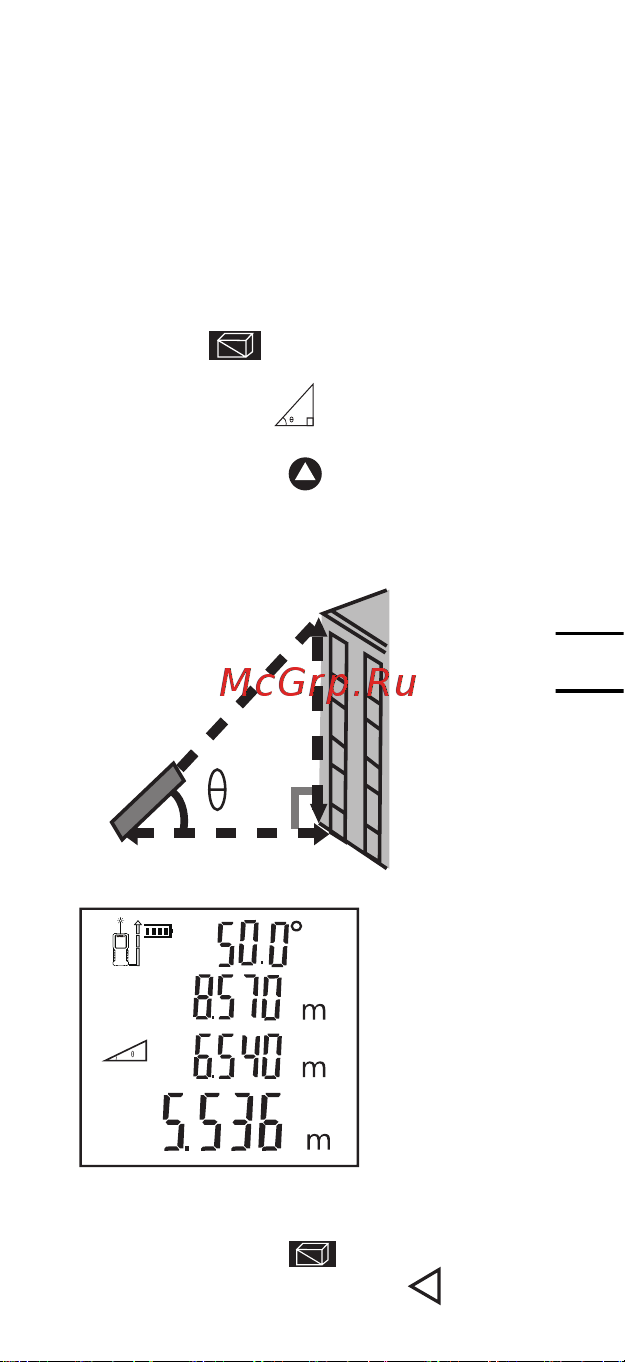

Bildschirm. Wie in der Abbildung
gezeigt,Drücken Sie um die Länge der
abgeschrägten Kante 1 zu messen. Winkel,
Abschrägungsabstand, vertikaler Abstand
und horizontaler Abstand werden auf dem
Bildschirm angezeigt.
1
Indirekte Messung: automatische
Vertikale
Drücken Sie einmal
und das
automatische vertikale Symbol
wird
