34
DE
einmal auf dem Bildschirm angezeigt.

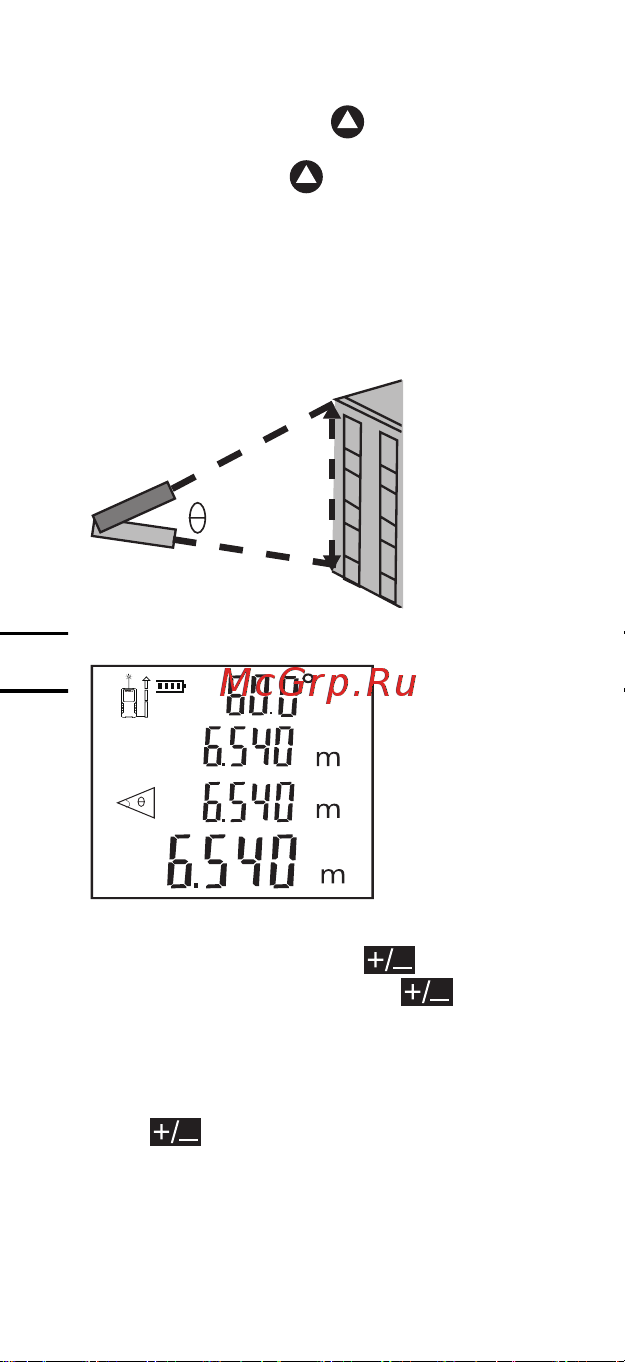

Wie in der Abbildung gezeigt,
Drücken Sie die Taste
um den
Abstand zur ersten Seite zu messen.
Drücken Sie erneut
um den
Abstand zur zweiten Seite zu messen.
Dann werden der Winkel, der Abstand
zur ersten Seite und zur zweiten
Seite die automatischen vertikalen
Entfernungsergebnisse angezeigt Wird
auf dem Bildschirm angezeigt.
1
2
6. Addition/ Subtraktion
Ergänzung: kurz drücken
;
Subtraktion: langes Drücken
.
Entfernungsaddition /
Subtraktion:
Messen Sie zuerst und drücken Sie
dann
Plus / Minus-Symbole
werden auf dem Bildschirm angezeigt
und blinken kontinuierlich. Nehmen
Sie die zweite Messung vor und
der zweite Entfernungswert addiert
/ subtrahiert automatisch die erste
