Drücken Sie dreimal Das Symbol
wird auf dem Bildschirm angezeigt.

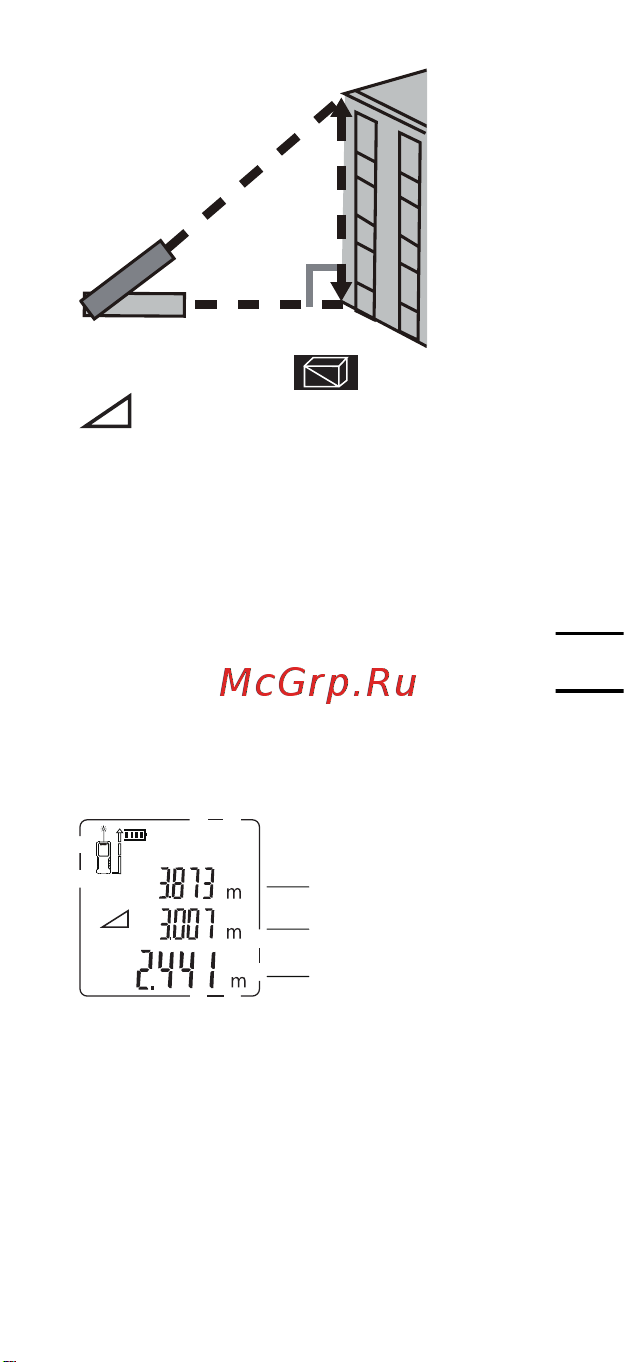

Führen Sie die erste Messung mit Bezug
auf die blinkende Seite durch (wie in der
Abbildung oben gezeigt, am höchsten
Punkt ausrichten). Der gemessene Wert
wird als Wert 2 angezeigt. Behalten Sie
den Standardinstrumentenpegel für die
horizontale Messung bei. Beziehen Sie sich
für die zweite Messung auf die blinkende
Seite (wie oben gezeigt. Wie gezeigt,
am unteren Punkt ausrichten), wird der
gemessene Wert als Wert 3 angezeigt.
Die berechnete Höhe wird in der
Zusammenfassung angezeigt.
1. Die erste Messung
/ Hypotenuse
2.Die zweite Messung
/ Rechtwinklige Seite
3.Der berechnete Abstand einer
anderen rechtwinkligen Seite

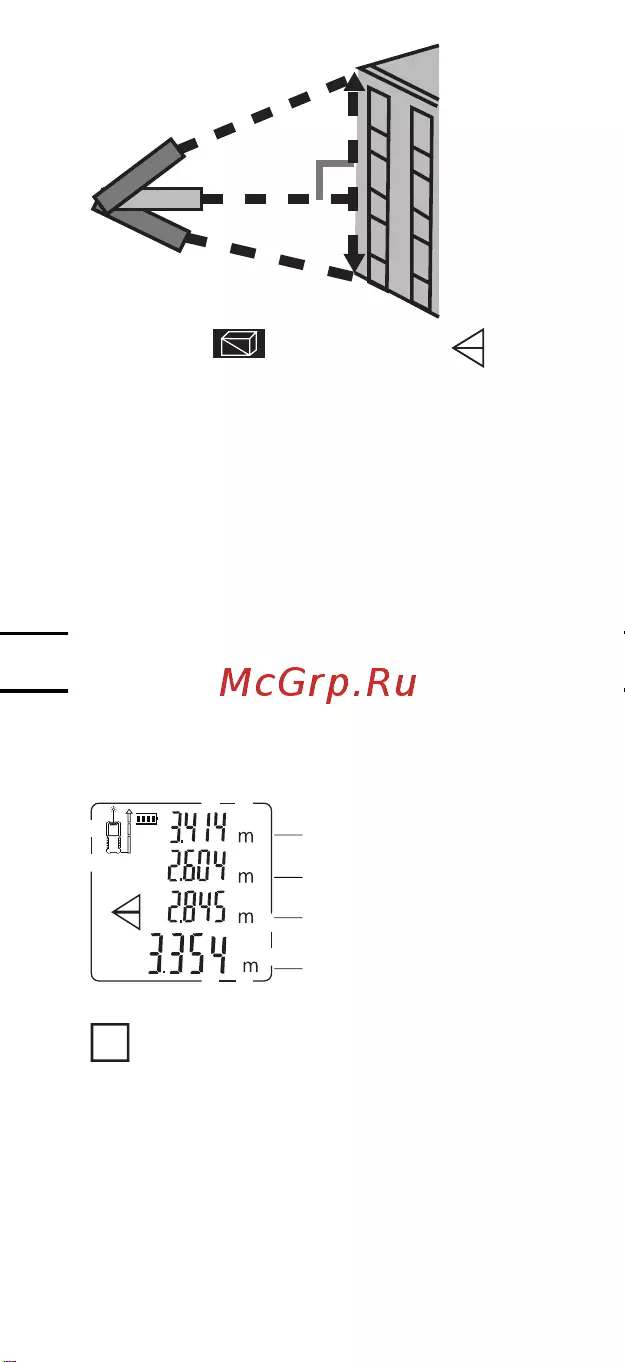

Indirekte Messung: Drei Punkte des
pythagoreischen Gesetzes
Wie in der folgenden Abbildung gezeigt,
kann bei der Messung der Höhe oder Breite
eines Gebäudes oder wenn die Höhe durch
drei Abstände bestimmt werden muss, die
pythagoreische Methode verwendet werden,
um eine indirekte Dreipunktmessung
durchzuführen.
