139
RU
5. Косвенное измерение
Инструмент может использовать
теорему Пифагора для вычисления
расстояния. Эта функция позволяет
измерять расстояние до недоступных
мест.

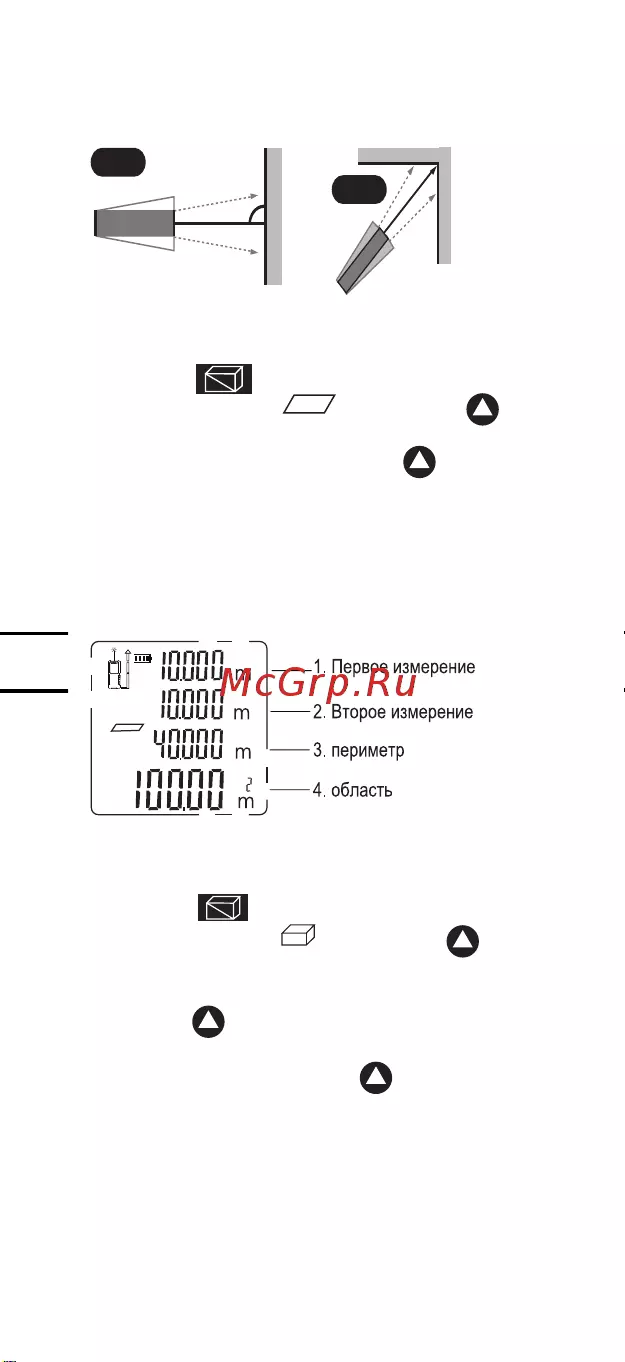

Примечание
1. Все измеряемые точки должны
находиться в одной горизонтальной или
вертикальной плоскости. Чтобы получить
более точные результаты измерений,
рекомендуется использовать штатив,
чтобы повернуть инструмент на одной
оси для измерения (например, чтобы
полностью распутать угол инструмента
относительно стены).
Косвенное измерение: Две точки
Пифагора

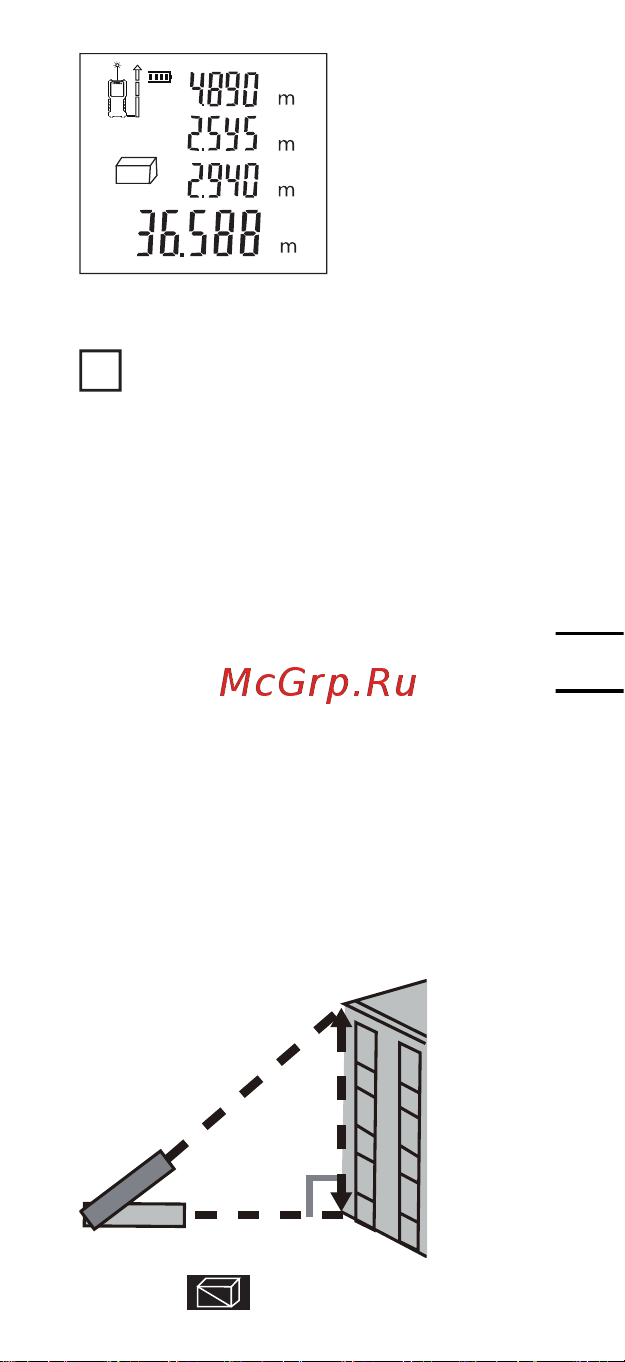

Как показано на рисунке ниже, измерение
высоты или ширины здания, или когда
высота должна определяться двумя
расстояниями, может быть достигнуто
путем косвенного измерения.
1
2
Нажмите 3 раза, на экране
