155
PL
1. Zakres pomiarowy jest oparty na
domyślnym odniesieniu do ścianki tylnej
2. Zakres pomiarowy zostanie zmniejszony
w niekorzystnych warunkach (takich
jak światło zewnętrzne lub nadmierne
światło otoczenia, słabo odbijająca
powierzchnia pomiarowa, szorstka
powierzchnia lub nadmierna różnica
temperatur), co może również prowadzić
do dużego odchylenia.
AKCESORIA /ILOŚĆ.
1 Bateria
Zaleca się zakup wszystkich akcesoriów
w sklepie, gdzie zakupiono narzędzie.
Więcej szczegółów można znaleźć w
rozdziale „Porady” w niniejszej instrukcji
lub w opakowaniu akcesoriów. Personel
sklepu może również udzielić pomocy i
porad.
Instrukcja obsługi
Czynności wstępne i ustawienie
1. Włączanie i wyłączanie
Nacisnąć i przytrzymać
, aby
włączyć/wyłączyć przyrząd. Przyrząd
wyłącza się automatycznie po trzech
minutach braku aktywności.
2. Przycisk pomiaru
Nacisnąć krótko
, aby włączyć laser,
a następnie ponownie naciśnij
, aby
rozpocząć pojedynczy pomiar.
3. Przycisk Powrót/Kasowanie
Nacisnąć krótko
, aby cofnąć
ostatnią czynność lub skasować
zmierzoną wartość.

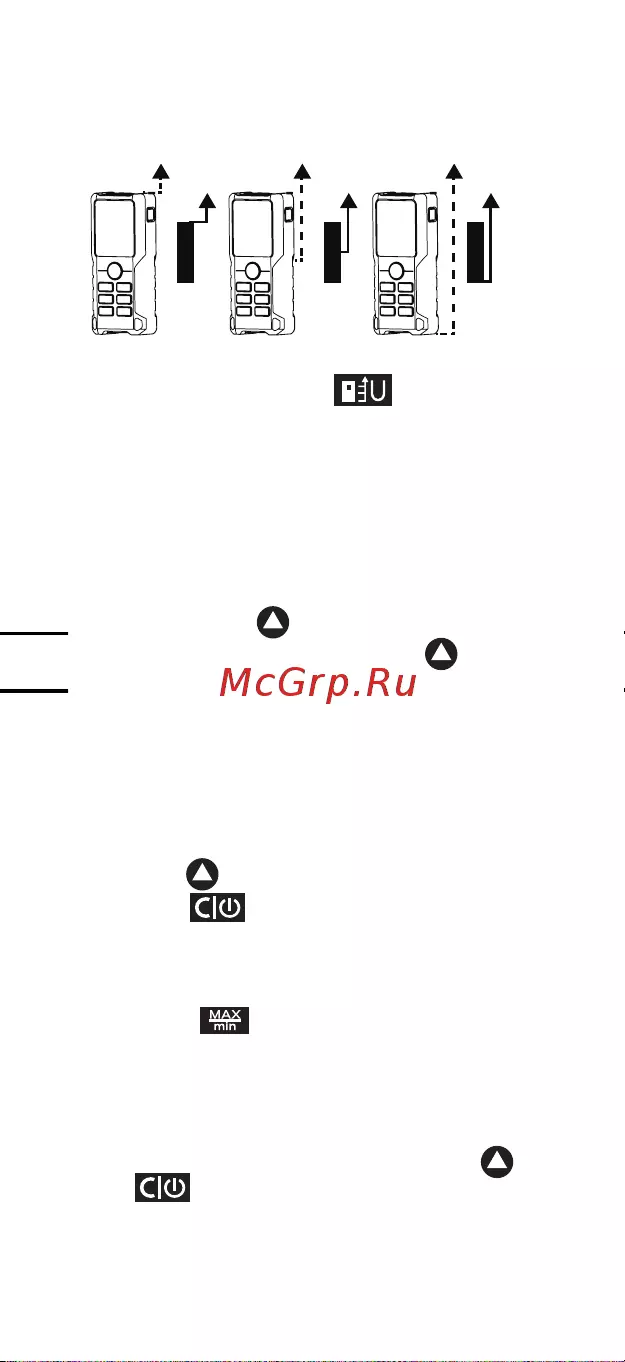

4. Ustawianie punktu odniesienia pomiaru
Domyślne ustawienie odniesienia to tylna
ścianka przyrządu. Nacisnąć
, aby
przełączyć punkt odniesienia na ściankę
przednią lub punkt mocowania statywu.
Nacisnąć ponownie, aby przełączać
