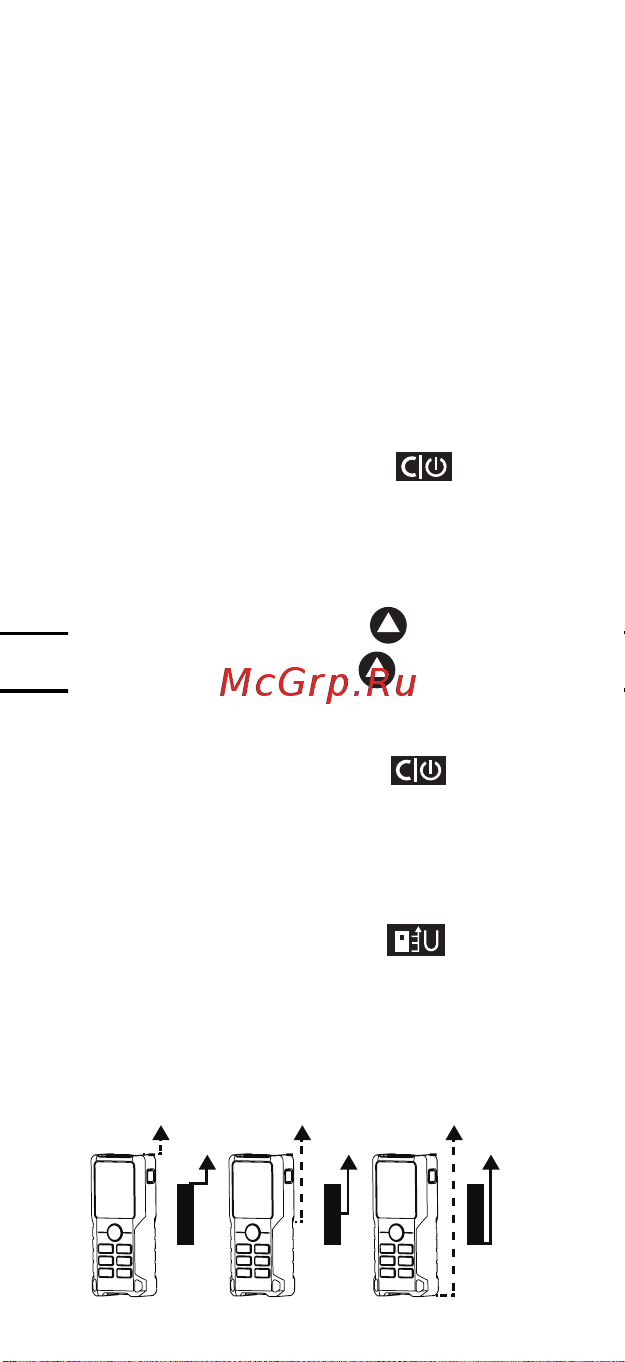

190
SV
TILLBEHÖR
1 Batteri
Vi rekommenderar att du köper alla dina
tillbehör från samma affär där du köpte
verktyget. Se avsnittet med arbetstips i
denna bruksanvisning eller tillbehörets
förpackning för mer information.
Affärspersonalen kan också hjälpa dig och
ge dig råd.
Bruksanvisning
Start av drift och installation
1. På och avstängning
Håll in knappen (långvarigt)
för att
slå på / stänga av instrumentet. Instrumentet
stängs av automatiskt efter tre minuters
inaktivitet.
2. Mätknapp
Håll in knappen (kortvarigt)
för att slå på
lasern och tryck sedan på
igen för att
utlösa enskild mätning.
3. Återvänd/Ta bort knapp
Håll in knappen (kortvarigt)
för att
ångra den senaste åtgärden eller rensa
uppmätt värde.
4. Ställ in mätreferens
Standardreferensinställningen ställs in på
instrumentets baksida. Tryck
för
att växla referenspunkten till den främre
referensen eller stativreferensen. Tryck på
den igen för att växla mellan framsidan,
mitten och baksidan.
* Referenspunkten kommer att ställas till-
baka till standard varje gång den rebotas.
