193
SV
två punkter

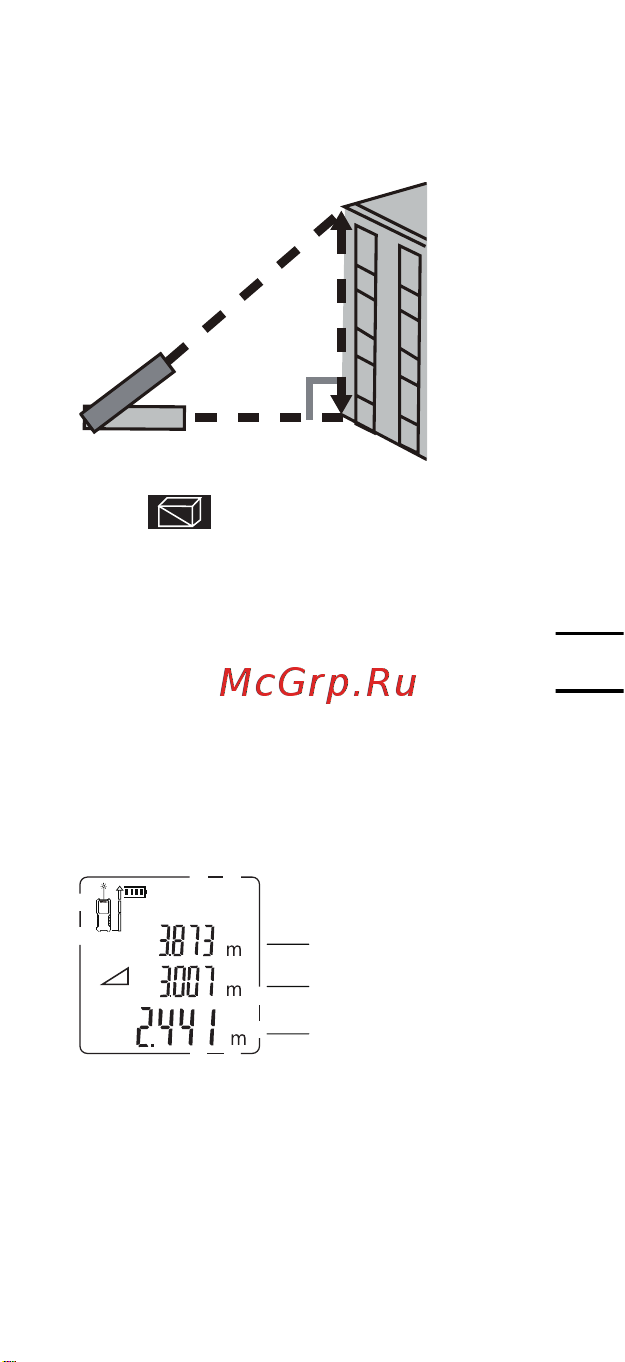

Som guren nedan visar, genom att verkställa
indirekt mätning kan en byggnads höjd eller
bredd, eller när en höjd måste beräknas från
två avstånd, uppnås.

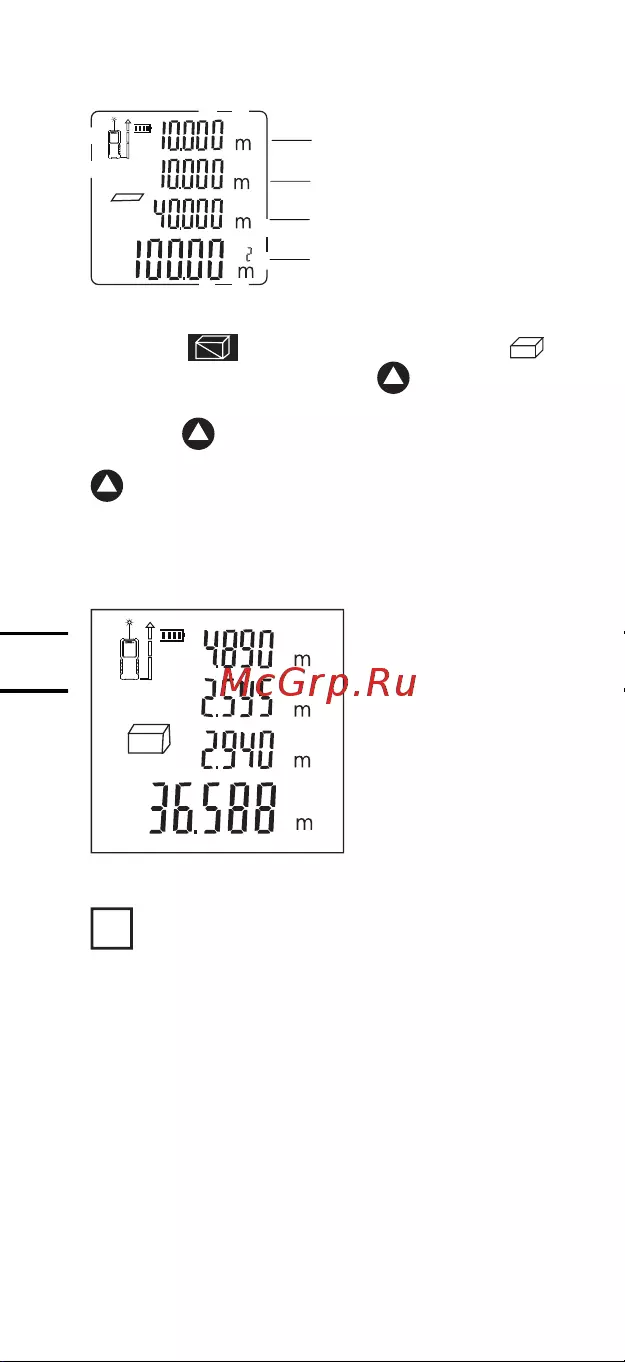

1
2
Tryck 3 gånger på symbolen
som visas på skärmen. Mät först genom
att hänvisa till den blinkande sidan (som
visas i guren ovan, riktat mot övre delen),
och det uppmätta värdet visas som värde
2; håll instrumentnivån som verkställler
horisontell förinställd mätning; verkställ den
andra mätningen genom att referera till den
blinkande sidan (som visas i guren ovan,
riktat mot nedre delen), och det uppmätta
värdet kommer att visas som värde 3.
Den beräknade höjden visas i
sammanfattningsraden.
1. Den första
mätningen/hypotenusa
2. Den andra mätningen/högr
vinkel sidan
3. Det beräknade avståndet från
en annan höger vinkel sida
Indirekt mätning. Pythagoras metod
tre punkter
Som guren nedan visar, för att mäta en
byggnads höjd eller bredd, eller när en höjd
måste beräknas utifrån två avstånd så kan
den utföras med hjälp av Pythagoras metod
indirekt mätning.
