46
FR
1. La plage de mesure est basée sur la
référence arrière par défaut
2. La plage de mesure sera réduite
lorsqu’elle est utilisée dans des
conditions défavorables (telles que
la lumière extérieure excessive, une
surface de mesure mal rééchie, une
surface grossière ou une différence de
température excessive), ce qui peut
également entraîner une grande déviation.
Accessoires
1 Batterie
Nous recommandons d’acheter tous les
accessoires dans le magasin d’acquisition
de l’outil. Pour plus d’informations, se
référer à l’emballage des accessoires. Le
personnel du magasin est également là
pour vous conseiller.
Mode d’emploi
Fonctionnement initial et conguration
1. Allumer et éteindre
Appuyez longuement
pour allumer /
éteindre l’instrument. L’instrument s’éteint
automatiquement après trois minutes
d’inactivité.
2. Bouton Mesurer
Appuyez brièvement
pour allumer le
laser, puis appuyez
à nouveau pour
déclencher une mesure unique.
3. Bouton Retour / Effacer
Appuyez brièvement
pour annuler
la dernière action ou effacer la valeur
mesurée.

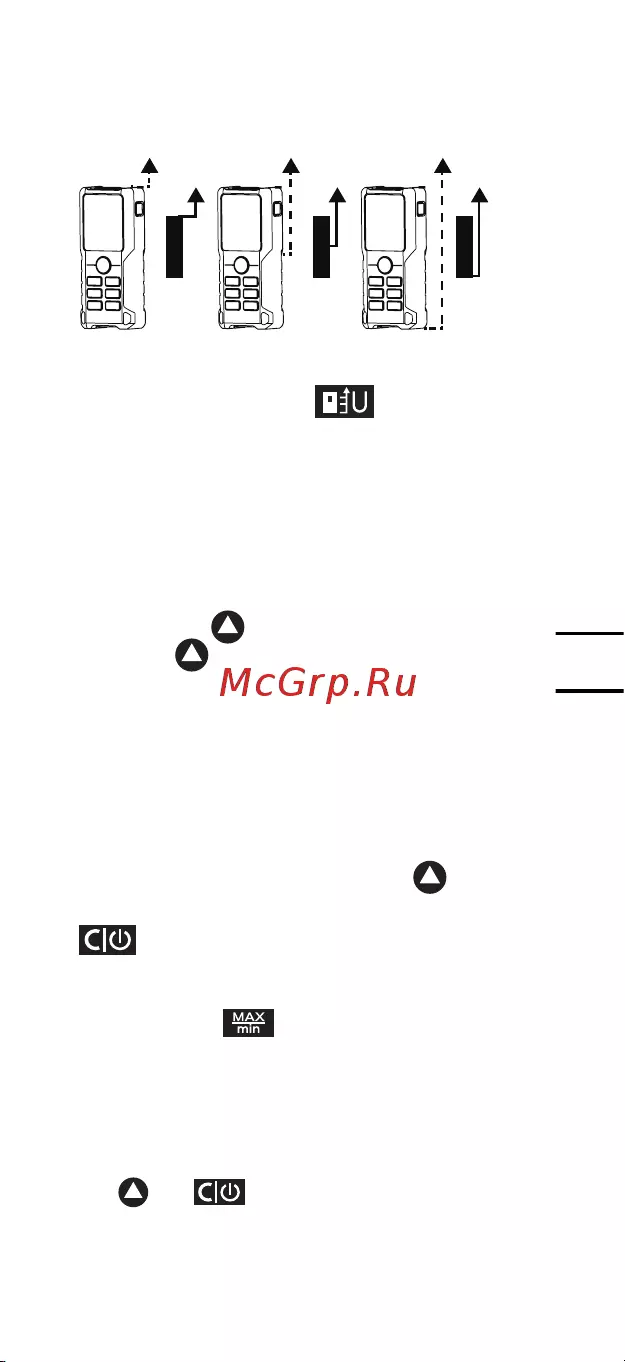

4. Dénition de la référence de mesure
Le paramètre de référence par défaut se
trouve à l’arrière de l’instrument. Appuyez sur
pour basculer le point de référence
sur la référence avant ou la référence du
trépied. Appuyez à nouveau pour basculer
