50
FR
(comme indiqué dans la gure ci-dessus, en
visant le point bas), et la valeur mesurée sera
afchée comme valeur 3.
La hauteur calculée est afchée dans la ligne
récapitulative.

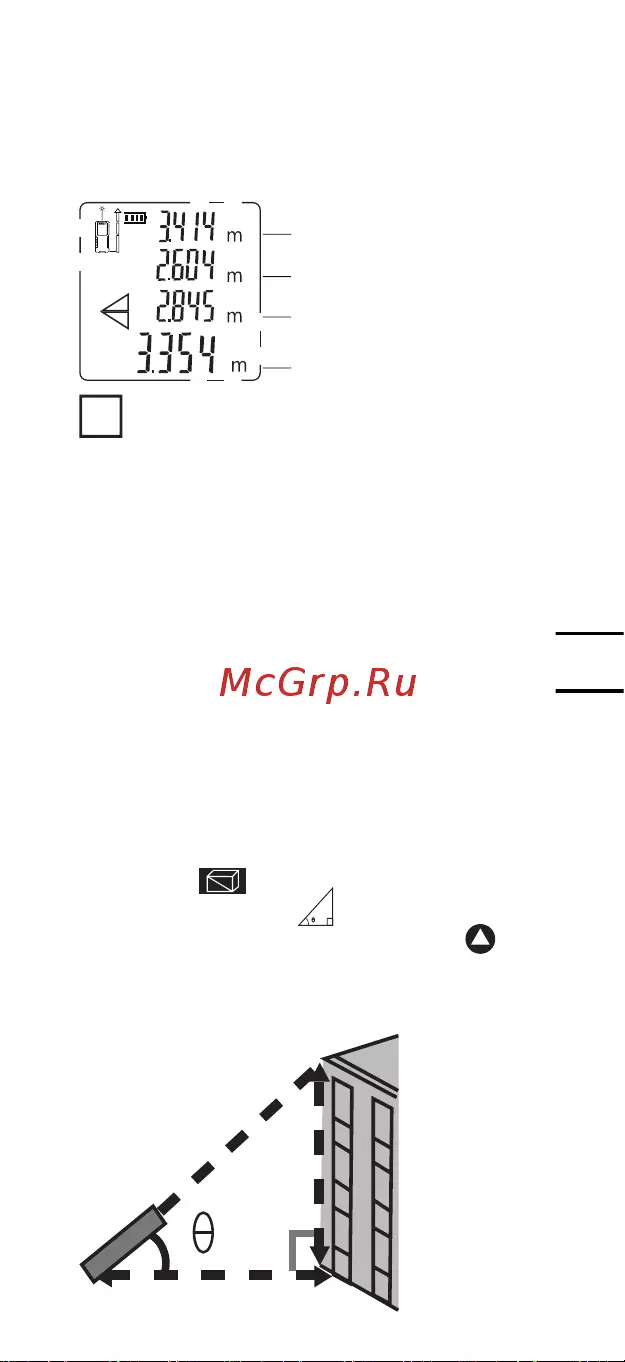

1. La première mesure
/ hypoténuse
2. La deuxième mesure
/ côté angle droit
3. La distance calculée d’un
autre côté angle droit

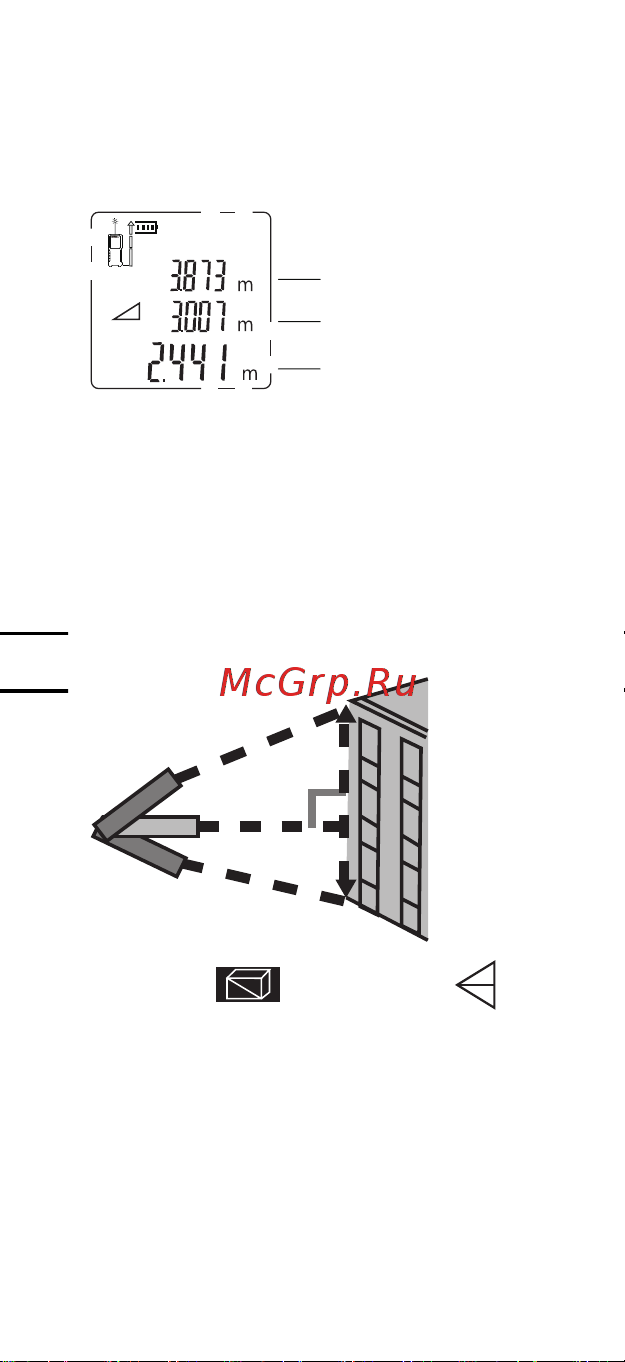

Mesure indirecte : Méthode
pythagoricienne trois points
Comme le montre la gure ci-dessous,
mesurez la hauteur ou la largeur d’un
bâtiment, ou lorsqu’une hauteur doit être
déterminée par trois distances, elle peut
être obtenue en utilisant la méthode de
Pythagore pour une mesure indirecte en
trois points.
1
2
3
Appuyez sur 4 fois, le symbole
apparaît à l’écran. Prenez la première mesure
en vous référant au côté clignotant (comme
indiqué dans la gure ci-dessus, en visant
le point supérieur), et la valeur mesurée sera
afchée comme valeur 1 ; maintenir le niveau de
l’instrument qui effectue la mesure horizontale
par défaut ; prendre la deuxième mesure en se
référant au côté clignotant (comme indiqué sur
la gure ci-dessus, en visant le point vertical
central), et la valeur mesurée sera afchée
