![Kress KI200 Инструкция по эксплуатации онлайн [64/200] 669306](/views2/1886019/page64/bg40.png)
64
IT
è troppo grande), il campo di mis-
urazione sarà ridotto, il che potrebbe
anche causare una grande deviazione.
ACCESSORI
1 Batteria
Si raccomanda di acquistare tutti gli
accessori nello stesso negozio in cui è
stato acquistato l’attrezzo. Fare riferimento
alla sezione “Consigli sul funzionamento
del trapano” di questo manuale oppure alla
confezione degli accessori per altri dettagli.
Il personale del negozio può aiutarvi e
consigliarvi.
Istruzioni per l’uso
Operazioni iniziali e congurazione
1. Accensione e spegnimento\
Premere a lungo
per accendere /
spegnere lo strumento. Dopo tre minuti
di inattività, lo strumento commuterà
automaticamente.
2. Pulsante di misurazione
Premere brevemente
per accendere il
laser, quindi premere nuovamente
per
attivare una singola misurazione.
3. Pulsante Indietro / Cancella
Premere brevemente
per annullare
l’ultima azione o cancellare il valore
misurato.

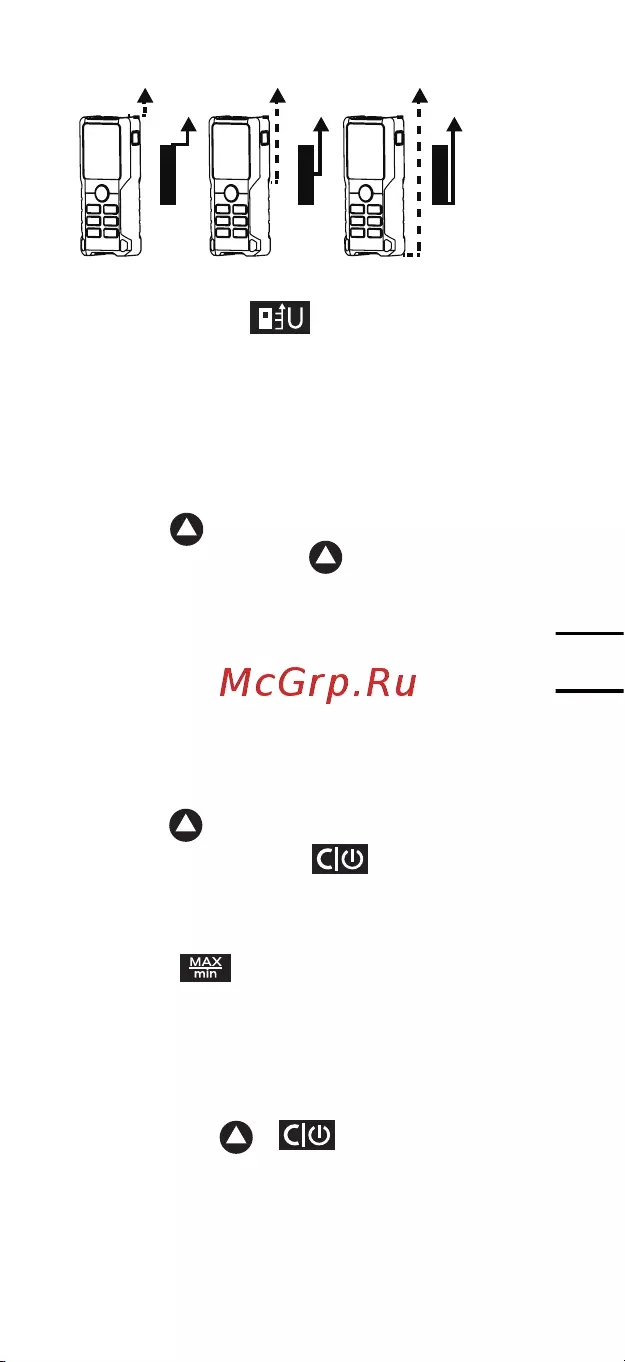

4. Imposta lo standard di misurazione
L’impostazione di riferimento preden
-
ita proviene dalla parte posteriore dello
strumento. Premere
per commutare
il punto di riferimento sul punto di riferi-
mento anteriore o sul punto di riferimento
del treppiede. Premere di nuovo per
passare avanti e indietro tra anteriore,
centrale e posteriore.
* Il punto di riferimento verrà impostato
sul valore predenito ogni volta che si
