Производитель: ООО «Тайное тепло»

141506, Московская область,

г. Солнечногорск, ул. Красная, д.136

Тел./факс +7 (495) 150-76-43

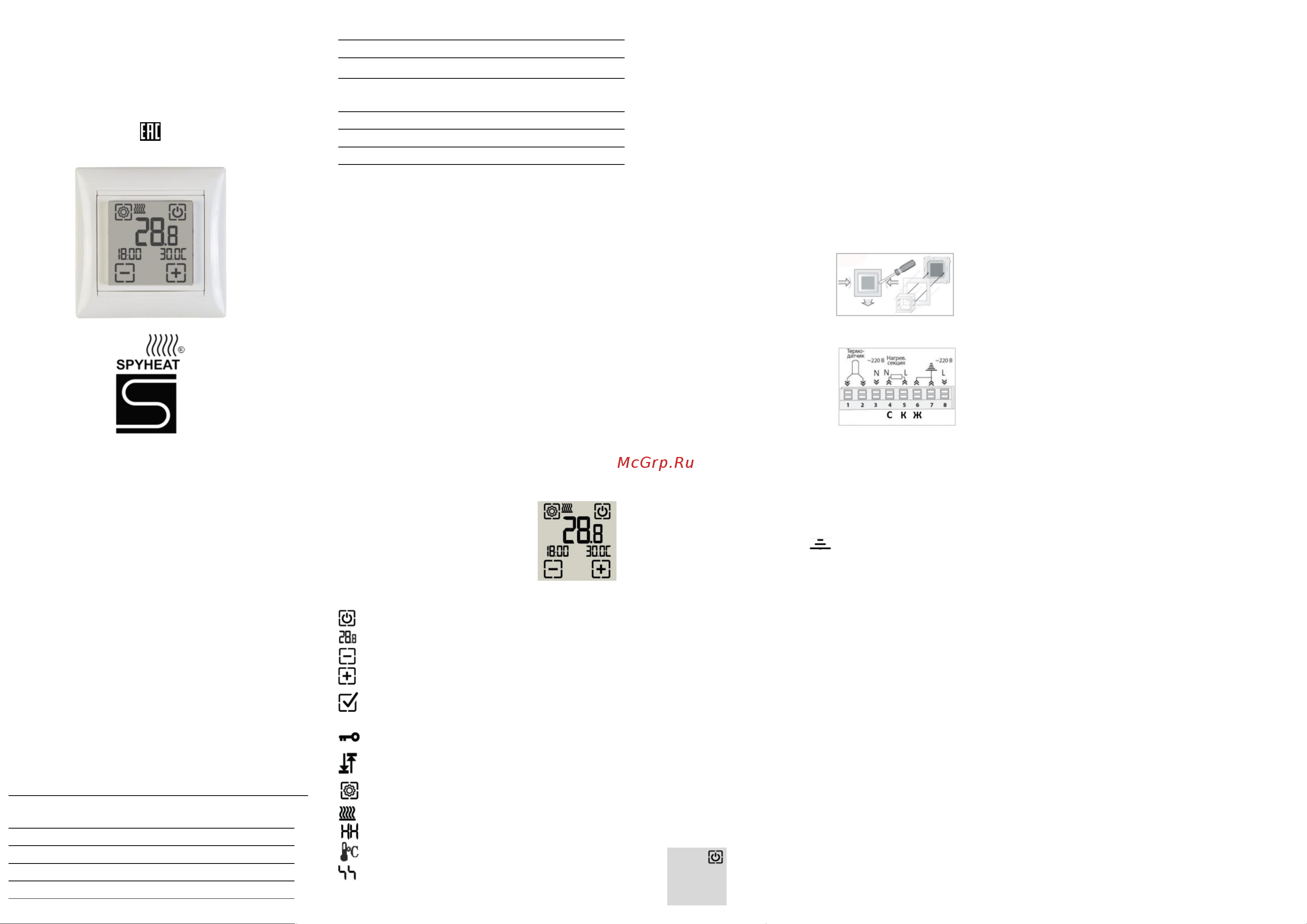

СЕНСОРНЫЙ ПРОГРАММИРУЕМЫЙ

ЭЛЕКТРОННЫЙ ТЕРМОСТАТ SDF-421H

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

С Вами с 2001 года

1. НАЗНАЧЕНИЕ

Сенсорный электронный термостат SDF-421H предназначен

для автоматического поддержания заданной температуры в

диапазоне от +15 до +45 °С в жилых, служебных и

производственных помещениях в составе систем

отопления, в том числе с кабельными системами обогрева

(теплыми полами).

Термостат SDF-421H монтируется в стандартный

подрозетник диаметром 60 мм в помещениях с

температурой от 0 до +50 °С и влажностью не более 80%.

Терморегулятор имеет настраиваемые часы реального

времени и несколько режимов программирования для

управления температурой обогрева. Возможность

настройки обогрева по разнообразным временных

интервалам и программирование по дням обеспечивает

максимальный комфорт работы системы, а так же

возможность экономии энергоресурсов.

Настройки термостатов серии SDF-421H находятся в

энергонезависимой памяти, т.е. при отключении

электроэнергии они сохраняются в памяти устройства.

Декоративная рамка термостата может быть заменена

рамками серии LegrandValena.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

Термостат

Диапазон регулируемых температур:

От +15

до +45 °С

Установка температуры по диапазону с шагом:

0,5 °С

Температурный гистерезис:

1 °С

Напряжение питающей сети:

~ 220В

Номинальная частота питающей сети:

50 Гц

Коммутируемая нагрузка (мощность) не более:

3500 Вт

Потребляемая мощность не более:

1 Вт

Габаритные размеры (ДхШхВ):

82х82х41

Степень защиты:

IP20

Диапазон температуры коррекции датчика

температуры:

От -9,5

до +9,5 °С

Количество программ:

Блокировка экрана:

Есть

Часы реального времени:

Есть

Чувствительность сенсоров:

Высокая

Датчик температуры - внешний в пластмассовой оболочке.

Длина провода датчика температуры 2,5м. Возможно

увеличение длины соединительного провода до 30м.

Сопротивление датчика температуры 10кОм+/-1кОм (при

20°С).

3. КОМПЛЕКТ ПОСТАВКИ

1. Термостат SDF-421H с декоративной рамкой.

2. Датчик температуры внешний.

3. Руководство по эксплуатации с гарантийным талоном.

4. Картонная упаковочная коробка.

4.ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Перед включением термостата убедитесь в исправности

электропроводки и систем обогрева.

При работе термостата суммарная мощность

нагревательных секций или нагревательных приборов не

должна превышать 3500 Вт.

Работы по подключению термостата должны

проводиться квалифицированным персоналом при

отключенном напряжении сети!

Рекомендуется установка в цепь электропитания

устройства защитного отключения (УЗО).

5. УСТРОЙСТВО ТЕРМОСТАТА

Термостат состоит из корпуса, на

лицевой панели которого установлен

сенсорный жидкокристаллический

дисплей (ЖК- дисплей).

ЖК- дисплей служит для отображения

текущего состояния системы во время

работы термостата и для задания и

отображения параметров работы системы.

Принятые обозначения:

- включение/выключение термостата

- значение температуры

- установка меньшего значения (температуры и т.д.)

- установка большего значения (температуры и т.д.)

- подтверждение выбранного значения (температуры,

времени и т.д.)

- блокировка управления ЖК- дисплеем

- режим изменения температуры

- переход в режим настроек

- нагрев включен

- нагрев выключен

- режим корректировки датчика температуры

- сообщение о неисправности датчика температуры

В корпусе термостата имеются отверстия для крепления его

к подрозетнику, клеммная колодка для подключения

нагревательных секций (приборов), сети питания и датчика

температуры.

В корпусе термостата установлен электронный регулятор,

обеспечивающий установку заданной температуры,

автоматическое включение и отключение нагрузки.

6. УСТАНОВКА ТЕРМОСТАТА

ВНИМАНИЕ! Работы по подключению термостата должны

проводиться квалифицированным персоналом при

отключенном напряжении сети.

Внешний датчик температуры должен быть защищен от

воздействия влаги, агрессивных сред, механических

воздействий (при установке в бетонную стяжку он

помещается в гофрированную трубку диаметром 16-20

мм, заглушенную с одной стороны).

Способ монтажа должен обеспечивать возможность

беспрепятственной замены датчика температуры.

6.1. Снимите крышку термостата

Рис. 1.

с помощью тонкого плоского

предмета, отожмите защелки

через прорези на боковой

поверхности корпуса. Затем

снимите декоративную рамку.

6.2. Подключите к клеммам Рис. 2

провода, строго соблюдая

порядок, указанный на рисунке

(Рис. 2).

Присоединяемые провода

должны иметь сечение 0,75-2,5

мм² в зависимости от мощности

нагревательных приборов.

Нагрузка мощностью более 3500Вт подключается через

магнитный пускатель.

- внешний датчик температуры (термодатчик) - клемма 1 и

2 (два тонких красных провода)

- провода питания:

 клемма 3 – нейтральный провод N питания термостата

~220В;

 клемма 7 - заземление ( )*;

 клемма 8 – фазный провод L питания термостата ~220В.

- нагревательная секция (нагрузка):

 клемма 4 (С – синий провод нагревательной секции

SPYHEAT)** - N;

 клемма 5 (К – коричневый провод нагревательной

секции SPYHEAT)**- L;

 клемма 6 (желто-зеленый провод нагревательной

секции SPYHEAT)**- заземление.

*Термостат имеет надежную изоляцию, поэтому

допускается работа без подключения заземляющего

провода питания (клемма 7) или нагревательной секции

/нагрузки (клемма 6)

**Для нагревательных секций других производителей

цвета проводов могут отличаться.

Запрещается подавать напряжение питания до полной

сборки термостата.

6.3. Установите корпус термостата в подрозетник и

закрепите его.

6.4. Наденьте декоративную рамку. Установите крышку

термостата.

7. ПОРЯДОК РАБОТЫ

Рис.3.

После подключения термостата к сети на

дисплее отражается кнопка включения.

7.1. Включение термостата.

Необходимо коснуться кнопки включения и

удерживать её до появления индикации

12. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И

ПРОДАЖЕ.

Термостат сенсорный электронный SDF-

421H соответствует ТУ 27.33.13-002-

15867978-2017

Дата выпуска _______________

Штамп технического контроля

Продан

________________________________

(наименование предприятия торговли)

_________________________________

Дата продажи _____________________

Подпись __________________________

Место печати

Предприятия торговли

__________________________________

13. АДРЕСА СЕРВИС ЦЕНТРОВ.

__________________________________

 г. Москва, ООО «Элекон-Т» 125362, ул.

Водников, д. 2, офис 2, +7(495) 150-76-43,

info@spyheat.ru

 г. Владивосток, ИП Егоров Р.Г., 690013, ул.

Волховская, 9-4, +7(4232)68-78-68, +7(902)506-

51-71, 687868@mail.ru

 г. Екатеринбург, ООО «КЭС», 650100, ул.

Восточная, д.166, +7(343) 311-24-27

 г. Казань, ООО «Объединение «КОН»,

Сервисный центр, 420097, ул. Заслонова, д.5,

+7(8432) 36-64-05, 36-61-74, 36-64-35,

konkzn@yandex.ru

 г. Нижний Новгород, Сивов Иван

Александрович, +7(920)016-05-59

 г. Саратов, ИП Мараев, М.А., ул. Танкистов,

д.33, +7(8452)76-63-33, 69-33-63

 г. Севастополь, ООО «Диадема-Сервис», ул.

Пожарова, д.26, +7 (978) 008-24-99, (8692)92-

69-81
