RAK110

ECO16TOUCH YHDISTELMÄTERMOSTAATTI

ASENNUS- JA KÄYTTÖOHJE

ECO16TOUCH elektroninen yhdistelmätermostaatti asennetaan yksi- tai useampiosaiseen kojerasiaan.

Termostaatti sopii käytettäväksi yhdessä Elko sarjan lisävarusteiden kanssa.

1. TURVALLISUUSOHJEITA

• Asennuksen saa suorittaa vain sähköasentaja, jolla on siihen riittävä pätevyys.

• Lue asennusohje huolellisesti ennen asennustyön aloittamista.

• Tämä asennusohje on säilytettävä ja sen on oltava käytettävissä asennuksessa ja huollossa tule-

vaisuudessakin.

2. SÄHKÖKYTKENTÄ

Katso kytkentäkaavio sivulla 40.

Katkaise virransyöttö ennen termostaatin ja siihen liittyvien komponenttien asennustyön tai hu-

oltotoimenpiteiden aloittamista.

3. ENNEN ASENNUSTA

3.1. Tarkista, että asennuksessa tarvittavat osat ja työkalut ovat saatavilla. Pakkauksessa on termostaatti,

kansi, kehys, liitin suojajohtimia (PE) varten, anturikaapeli ja tämä asennusohje.

3.2. Tarkista, että lämmityskuorma ei ylitä termostaatin suurinta tehonkestoa.

3.3. Tarkista termostaatin ohjaaman lämmityskuorman piirivastus sekä eristysresistanssi. Lisätietoja,

katso lämmityskuorman ohje.

4. ASENNUS

4.1. Asenna anturikaapeli kuivaan suojaputkeen lämmityskaapeleiden väliin (kun termostaattia

käytetään lattialämmityksen yhteydessä. Huom! Varmista, että suojaputkessa ei ole vettä.

4.2. Liitä suojajohtimet (PE) erilliseen liittimeen.

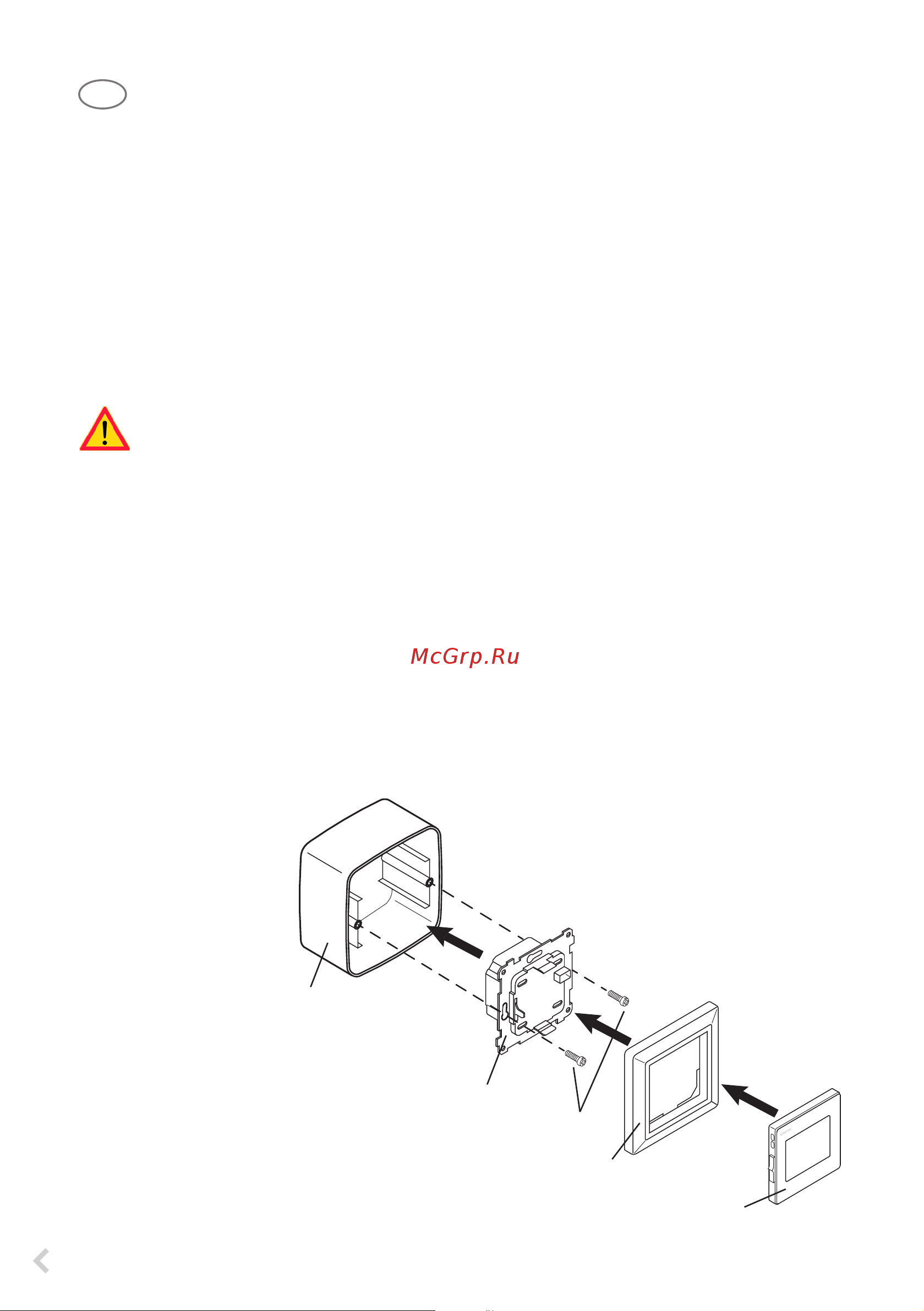

4.3. Asenna termostaatti kojerasiaan käyttäen rasiaruuveja. Katso alla oleva kuva.

(1)

(2)

(3)

(4)

(5)

FIN

Termostaatin kokoonpano:

(1) Kojerasia

(2) Termostaatti

(3) Rasiaruuvit

(4) Kehys

(5) Kansi
