2
RAK40 / © Ensto 2017
1
L
N
L1 / L2 / L3
PE
L
N
N
L
ECO10F,10A/230V, 50Hz
Sensor
T-
Floor thermostat
IP 31
001
Lämpötilan pudotus
Temperature reduction
ECO10F, ECO10FS, ECOINTRO10F:
Anturi / Sensor 47 kΩ (25 °C)
Min M16 (Ø16)
r
min
= 50 mm

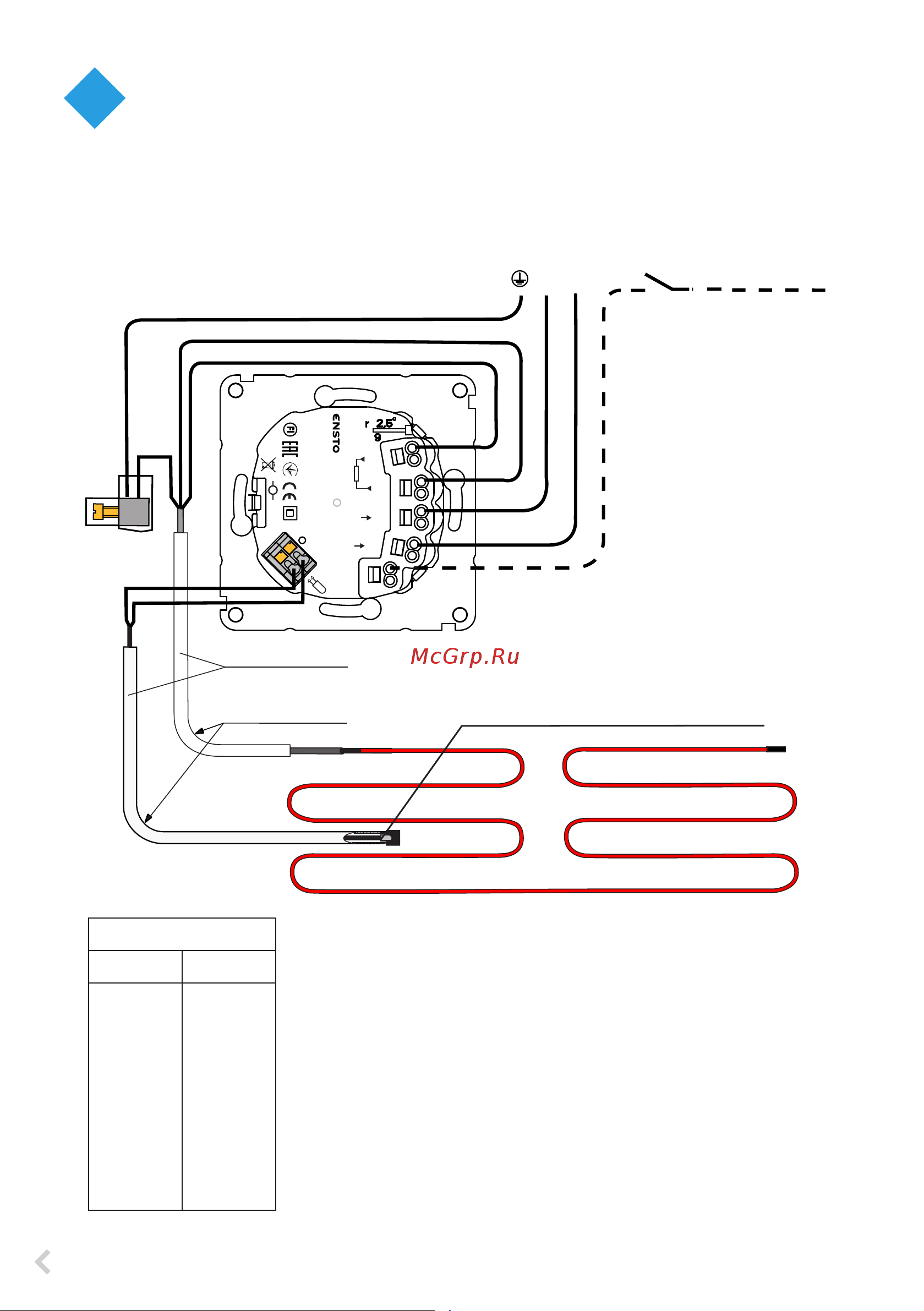

Kytkentäkaavio
Connection diagram
Table 1
T / ºC R / kΩ
5 121
10 94
20 59
30 38
40 25
50 17
60 11
