Для заметок

жен заменить изготовитель или сертифицированный

сервисный центр.

5.2 Требования к двигателю

ПРЕДУПРЕЖДЕНИЕ: Этот станок предназначен для

использования только в сухом помещении. Не допу-

скайте установку станка во влажных помещениях.

ВНИМАНИЕ! Для исключения опасности поврежде-

ния двигателя, регулярно очищайте двигатель от

стружки и пыли.

Таким образом обеспечивается его беспрепятственное

охлаждение.

5.2.1. Если двигатель

не запускается или внезапно оста-

навливается при работе, сразу же отключите станок.

Отсоедините вилку шнура питания станка от розетки

и попытайтесь по таблице возможных неисправностей

найти и устранить возможную причину.

5.2.2. Устройство защиты или автомат защиты необхо-

димо регулярно проверять, если:

- двигатель постоянно перегружается;

- колебания напряжения сети в пределах ±10 % относи-

тельно номинального значения не влияют на нормаль-

ную работу станка. Однако, при тяжёлой нагрузке необ-

ходимо, чтобы на двигатель подавалось напряжение 220

В.

5.2.3. Чаще всего проблемы с двигателем возникают

при плохих контактах в разъёмах, при перегрузках, по-

ниженном напряжении питания (возможно, вследствие

недостаточного сечения подводящих проводов). Поэто-

му всегда с помощью квалифицированного электрика

проверяйте все разъёмы, рабочее напряжение и потре-

бляемый ток.

5.2.4. При большой длине и малом поперечном сечении

подводящих проводов на этих проводах происходит до-

полнительное падение напряжения, которое приводит

к проблемам с двигателем. Поэтому для нормального

функционирования этого станка необходимо достаточ-

ное поперечное сечение подводящих проводов. Приве-

дённые в таблице данные о длине подводящих прово-

дов относятся к расстоянию между распределительным

щитом, к которому подсоединен станок и вилкой штеп-

сельного разъёма станка. При этом, не имеет значения,

осуществляется подвод электроэнергии к станку через

стационарные подводящие провода, через удлинитель-

ный кабель или через комбинацию стационарных и уд-

линительных кабелей. Удлинительный провод должен

иметь на одном конце вилку с заземляющим контактом,

а на другом – розетку, совместимую с вилкой вашего

станка.

Предупреждение: Станок должен быть заземлен.

6. РАСПАКОВКА

6.1. Откройте коробку, извлеките станок и все комплек-

тующие детали.

6.2. Проверьте комплектность станка согласно разделу

ВНИМАНИЕ: На некоторые детали нанесено защитное

покрытие. Для обеспечения правильной сборки и рабо-

ты снимите защитное покрытие уайт-спиритом с помо-

щью мягкой салфетки. Растворители могут повредить

поверхность. Для очистки окрашенных, пластмассовых

и резиновых деталей используйте мыло и воду. Тща-

тельно протрите все детали чистой сухой салфеткой и

Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15 м 1,5 мм

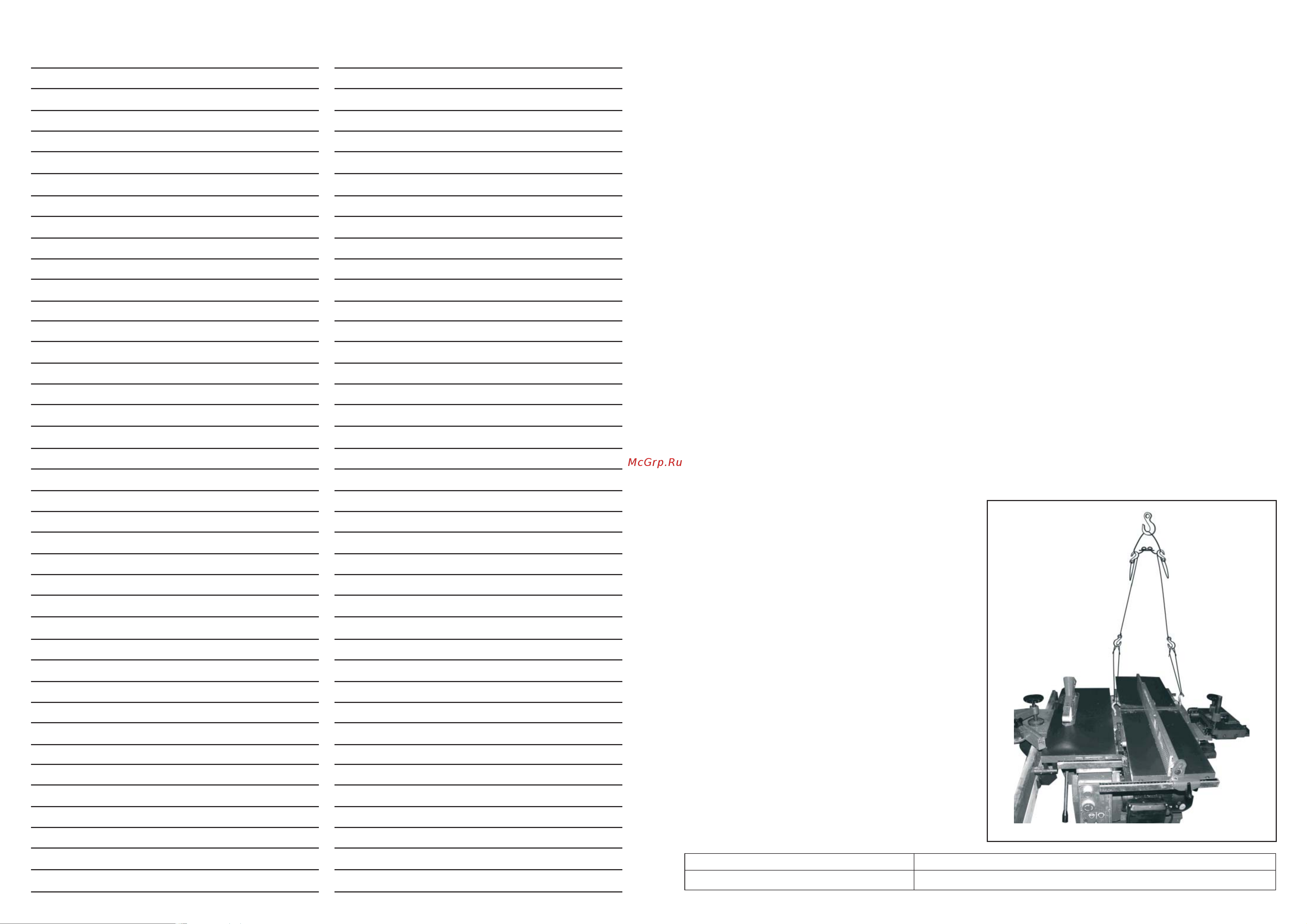

Схема стопоровки

слегка смажьте жидким маслом все обработанные по-

верхности.

6.3. При монтаже и перемещении станка рекомендует-

ся использовать подъемные механизмы и стропы грузо-

подъемностью не менее 240 кг.

6.4.Строповку производите за два рым-болта, установ-

ленных в специальные резьбовые отверстия в верхней

части станка (см. схему строповки). После сборки станка

выверните

рым-болты и сохраните в надежном месте.

7. УСТРОЙСТВО СТАНКА

7.1. Станок состоит из следующих сборочных единиц и

деталей (Рис. 2, 3)

1. Основание

2. Маховик (установки высоты фрезерного стола)

3. Ручка регулировки подъёма стола подачи

(строгального)

4. Рычаг поперечной подачи (фрезерного суппорта)

5. Суппорт (фрезерный)

6. Рычаг продольной подачи (фрезерного суппорта)

7. Направляющий упор (фрезерного стола)

8. Прижимное устройство (фрезерного стола)

9. Упор подвижный (фрезерного стола)

10. Рабочий стол (фрезерный)

11. Кожух фрезера

12. Направляющая планка

13. Защитная планка (рабочего вала)

14. Защитный кожух (пильного диска)

15. Прижимное устройство (пильное)

16. Направляющая скоса

17. Суппорт (пильный)

18. Диск пильный

19. Рабочий стол (пильный)

20. Стол подачи (строгальный)

21. Рабочий стол (рейсмуса)
