22. Ручка включения/выключения автоматической пода-

чи заготовки (рейсмуса)

23.Маховик регулировки подъёма рабочего стола рейс-

муса

24. Аварийный выключатель

25. Аварийный выключатель

26. Кнопка пуска

27. Направляющая суппорта (пильного)

28. Опора направляющей планки (строгание)

29. Опора направляющей планки (пиление)

30. Болт фиксации (наклона направляющей планки)

31. Ручка фиксации (перемещения направляющей план-

ки)

32. Маховик поперечного перемещения (фрезерного

стола)

33. Ручка фиксации (положения фрезерного стола)

34. Патрубок пылесборника

35.Рычаг переключения (пиление/строгание, фрезеро-

вание)

36. Электродвигатель

8. СБОРКА

ВНИМАНИЕ! Не пытайтесь эксплуатировать станок

до окончания монтажных работ и всех предвари-

тельных проверок в соответствии с данным руко-

водством

8.1. Монтаж станка (Рис. 4а, 4б)

8.1.1. Станок должен устанавливаться на прочном ров-

ном полу. При выборе места для установки станка убе-

дитесь, что помещение достаточно освещено, и опера-

тор не будет работать в собственной тени.

8.1.2. Соберите основание (1) как показано на Рис. 4а.

На основание (1), используя грузоподъёмный механизм

(см. п.п. 6.3.-6.4.) установите и закрепите станину станка

четырьмя болтами.

8.1.3. Для повышенной устойчивости станок может быть

прикреплён к полу. Используйте для этой цели анкерное

соединение.

8.2. Сборка станка

8.2.1. Как показано на Рис. 2, 3, 5, со стороны пильного

диска (18) установите и закрепите направляющую суп-

порта.

2.2. На направляющую суппорта (27) установите пиль-

ный суппорт (17), предварительно вывернув ограничи-

тель на направляющей суппорта (27), Рис. 6а.

8.2.3. На пильном суппорте (17) установите и закрепите

направляющую скоса (16) и прижимное устройство (15),

Рис. 6а.

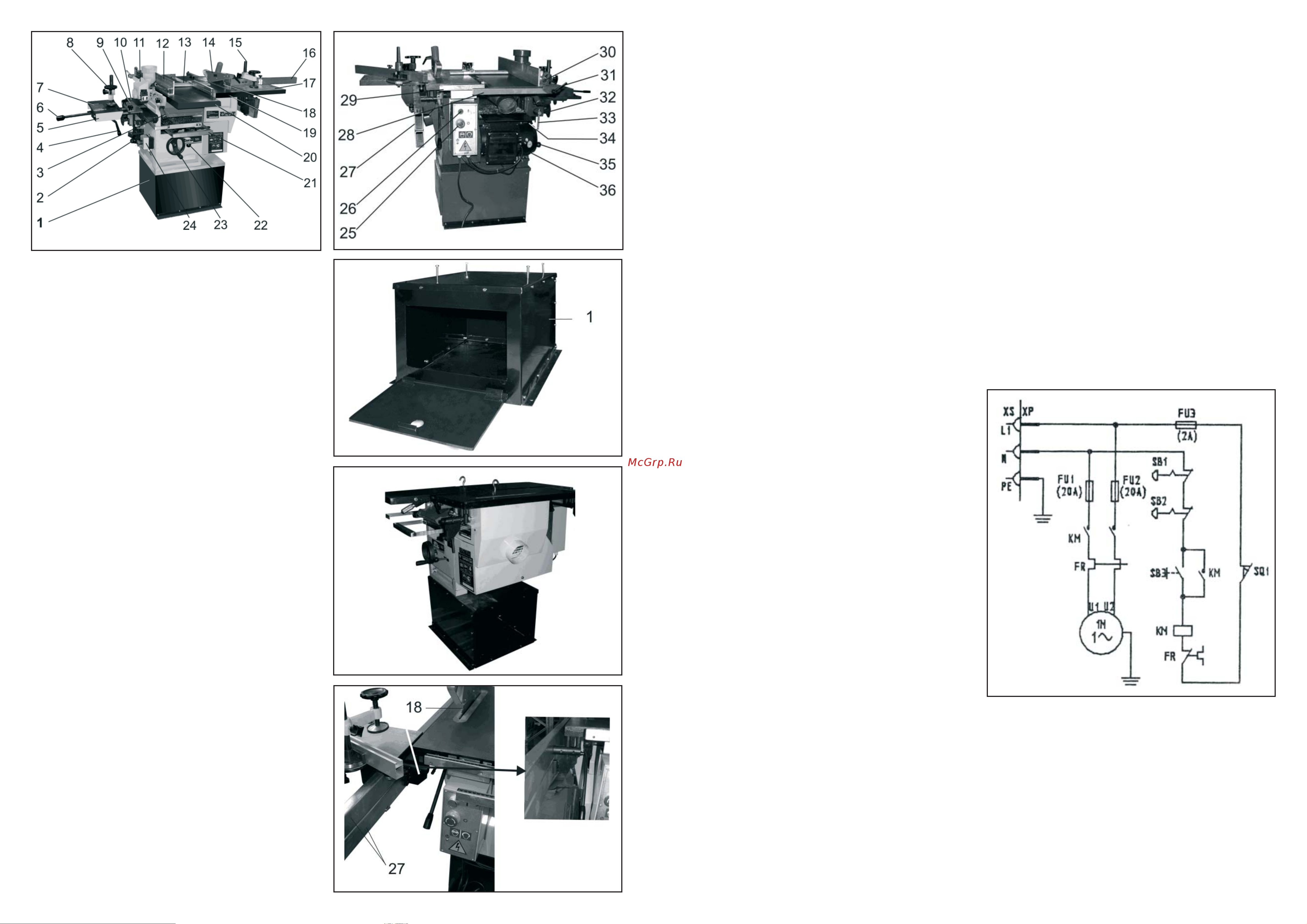

Рис. 2

Рис. 3

Рис. 4а

Рис. 4б

Рис. 5

если товар по истечении указанных сроков представля-

ет опасность для жизни, здоровья и имущества потреби-

теля или окружающих, или становится непригодным для

использования по назначению;

- с правилами эффективной и безопасной эксплуатации,

хранения, транспортировки и утилизации приобретаемой

машины (станка), рекомендованными изготовителем.

Данные правила покупателю понятны. Покупатель обя-

зуется ознакомить с этими

правилами лиц, которые бу-

дут непосредственно эксплуатировать приобретенную

машину (станок).

При заключении договора купли-продажи покупатель

ознакомлен с назначением приобретаемой машины

(станка), её техническими характеристиками, номиналь-

ными и максимальными возможностями.

При заключении договора купли-продажи машины (стан-

ка), указанного в гарантийном талоне, продавец пере-

дал, а покупатель получил руководство по эксплуатации

и заполненный гарантийный талон на приобретаемую

машину (станок) на русском языке.

Машина (станок) получена в исправном состоянии в пол-

ной комплектации, указанной в руководстве по эксплуа-

тации, проверена продавцом в моем присутствии и мной

лично. На момент продажи видимых повреждений не

обнаружено (царапины, вмятины, трещины на корпусе

и прочие внешние

недостатки). Претензий по качеству,

работоспособности и комплектации машины (станка) не

имею.

С условиями гарантийного обслуживания ознакомлен и

согласен.

Подпись владельца: ______________________________

Сервисный центр “Корвет”

тел./ факс (473) 239-24-84, 2619-645

E-mail: ivannikov@enkor.ru

E-mail: orlova@enkor.ru

Изготовитель:

ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАН-

ХАЙ, П.Р.

Импортер:

ООО «ЭНКОР - Инструмент - Воронеж»:

394018,Воронеж, пл.

Ленина, 8.

Тел./факс: (473) 239-03-33

E-mail: opt@enkor.ru

ЭЛЕКТРИЧЕСКАЯ СХЕМА СТАНКА «КОРВЕТ 323»

Описание работы электросхемы

Станок подключается в розетку сети 220 В, 50 Гц c по-

мощью вилки с заземляющим контактом. Перед подклю-

чением необходимо проверить надежность соединения

станка с заземляющим контактом вилки.

Для включения станка необходимо:

- освободить кнопки отключения станка SB1, SB2

повернув красную кнопку по часовой стрелке;

- установить стол подачи (20) и приёмный стол (53), Рис.

11, 12, в одно из фиксированных рабочих положений

(срабатывает конечный выключатель SQ1);

- нажатием на зелёную кнопку SB3 подаётся напряжение

на магнитный пускатель KN, замыкаются контакты KM,

подаётся напряжение на двигатель 1N и якорь двигателя

1N начинает вращаться.

Выключить двигатель можно тремя способами:

- нажатием красной кнопки отключения SB1;

- нажатием красной кнопки отключения SB2;

- выведением подключающей вилки XP из розетки XS.

Электрооборудование станка защищено от перегрузок и

короткого замыкания предохранителями FU1, FU2, FU3.

В случае их перегорания установите аналогичные пре-

дохранители или обратитесь в центр сервисного обслу-

живания.

На станке установлена термозащита FR от перегрева

при длительной работе на предельных режимах. При

срабатывании защиты не включайте станок до само-

охлаждения (естественным путём) корпуса электро-

двигателя до температуры окружающей среды.
