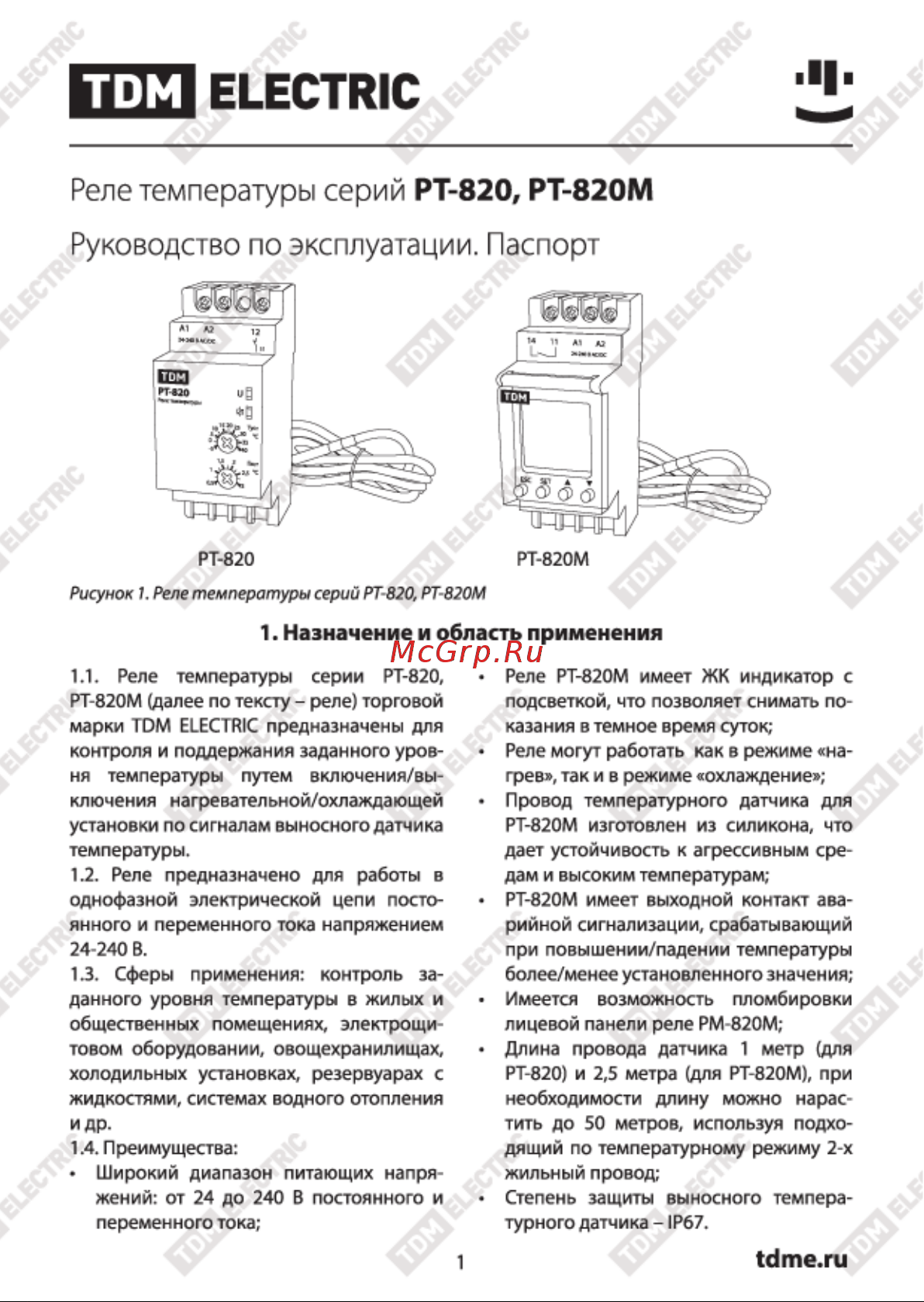

TDM ELECTRIC Реле температуры серий PT 820 РТ 820М Руководство по эксплуатации Паспорт РТ 820 РТ 820М Рисунок J Реле температуры серий РТ 820 РТ 820М 1 Назначение и область применения 1 1 Реле температуры серии РТ 820 РТ 820М далее по тексту реле торговой марки 1DM ELECTRIC предназначены для контроля и поддержания заданного уров ня температуры путем включения выключения нагревательной охлаждающей установки по сигналам выносного датчика температуры 12 Реле предназначено для работы в однофазной электрической цепи посто янного и переменного тока напряжением 24 240 В 13 Сферы применения контроль за данного уровня температуры в жилых и общественных помещениях электрощитовом оборудовании овощехранилищах холодильных установках резервуарах с жидкостями системах водного отопления Реле РТ 820М имеет ЖК индикатор с подсветкой что позволяет снимать по казания в темное время суток Реле могут работать как в режиме на грев так и в режиме охлаждение Провод температурного датчика для РТ 820М изготовлен из силикона что дает устойчивость к агрессивным сре дам и высоким температурам РТ 820М имеет выходной контакт ава рийной сигнализации срабатывающий при повышении падении температуры более менее установленного значения Имеется возможность пломбировки лицевой панели реле РМ 820М Длина провода датчика 1 метр для РТ 820 и 2 5 метра для РТ 820М при необходимости длину можно нарас тить до 50 метров используя подхо дящий по температурному режиму 2 х жильный провод Степень защиты выносного темпера турного датчика 1Р67 и др 1 4 Преимущества Широкий диапазон питающих напря жений от 24 до 240 В постоянного и переменного тока 1 tdme ru
