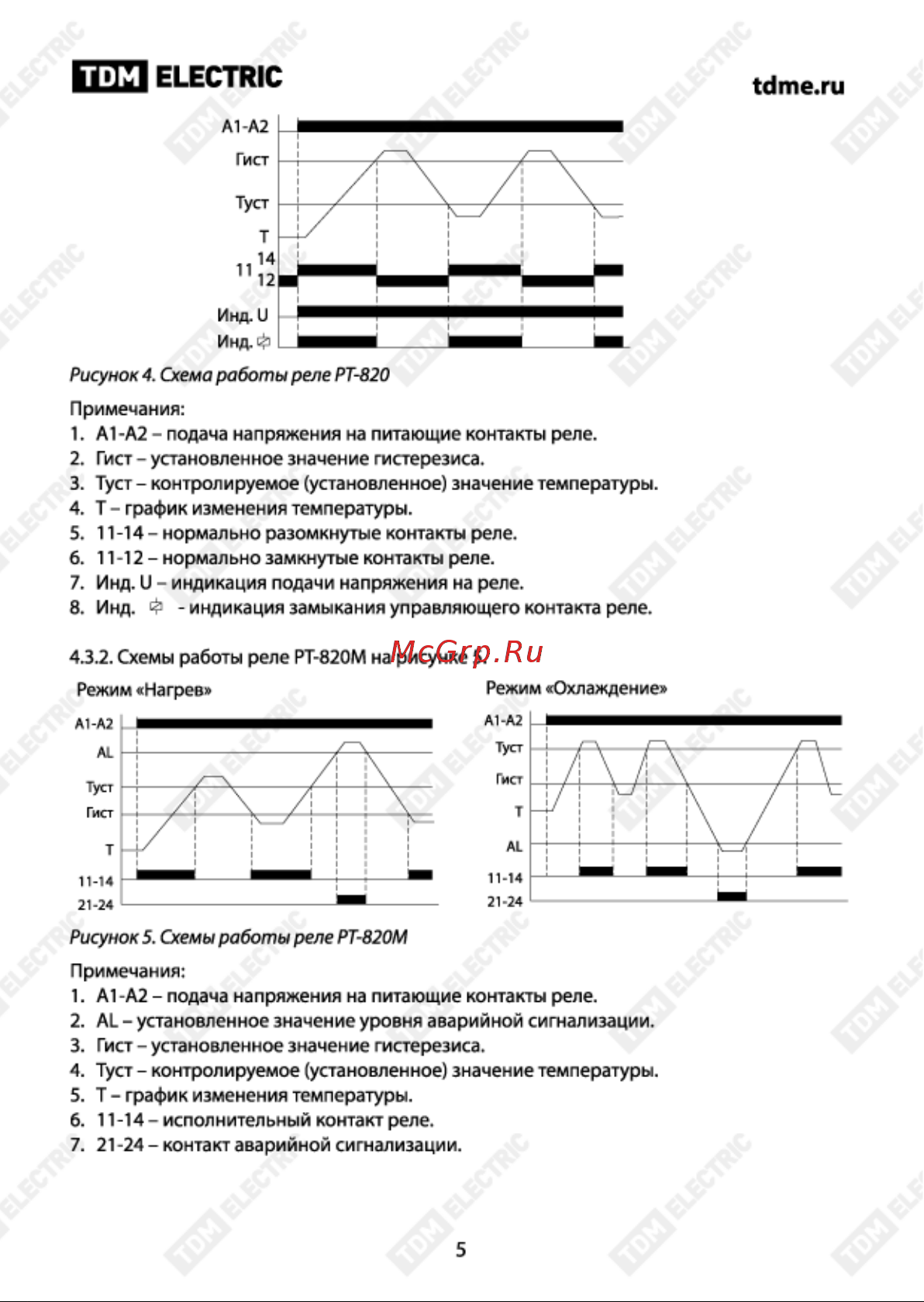

EÜU ELECTRIC tdme ru Рисунок 4 Схема работы реле РТ 820 Примечания 1 А1 А2 подача напряжения на питающие контакты реле 2 Гист установленное значение гистерезиса 3 Туст контролируемое установленное значение температуры 4 Т график изменения температуры 5 11 14 нормально разомкнутые контакты реле 6 11 12 нормально замкнутые контакты реле 7 Инд и индикация подачи напряжения на реле 8 Инд Ф индикация замыкания управляющего контакта реле Рисунок 5 Схемы работы реле РТ 820М Примечания 1 А1 А2 подача напряжения на питающие контакты реле 2 А1 установленное значение уровня аварийной сигнализации 3 Гист установленное значение гистерезиса 4 Туст контролируемое установленное значение температуры 5 Т график изменения температуры 6 11 14 исполнительный контакт реле 7 21 24 контакт аварийной сигнализации 5
