VERSO 50-RU-v1.0.18_rev2.docx 33502027401_0_1 Page 5/23
1- 4 Электрические установки

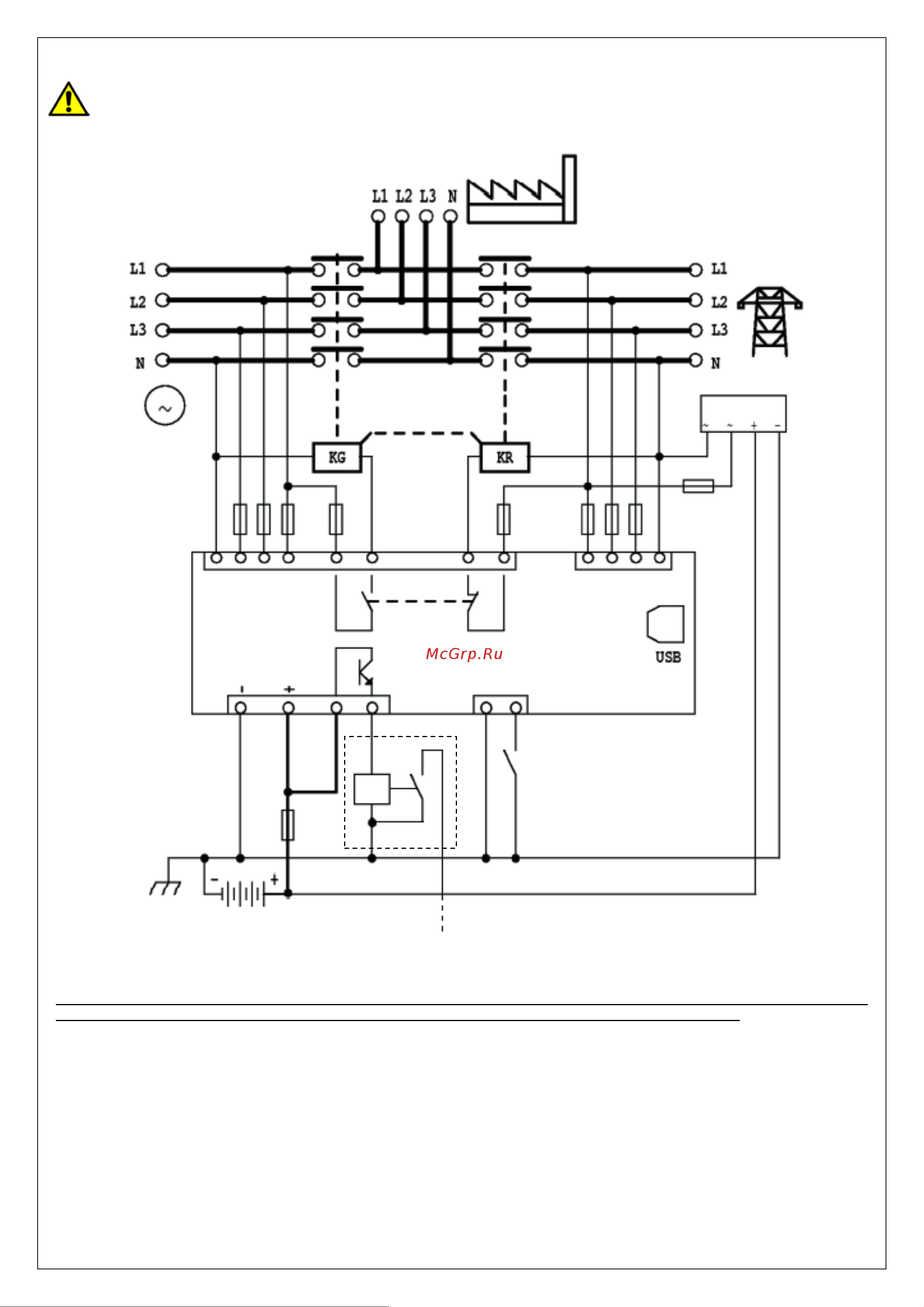

Внимание! Перед подключением контактов и активацией платы убедитесь, что подключение проводки соответствует
схеме, приведенной ниже.
ПРИМЕЧАНИЕ: выход удаленного запуска является положительным. Если вам требуется использовать
отрицательный выход, можно использовать внешнее реле, как показано на электрическом чертеже.
1.8 1.7 1.6 1.5 1.4 1.3 1.1 1.2 2.1 2.2 2.3 2.4
5.1 5.2
5.3 5.4 4.3 4.4
РЕЛЕ
A2 -
УДАЛЕННЫЙ
ЗАПУСК
A1 +
VERSO 50
