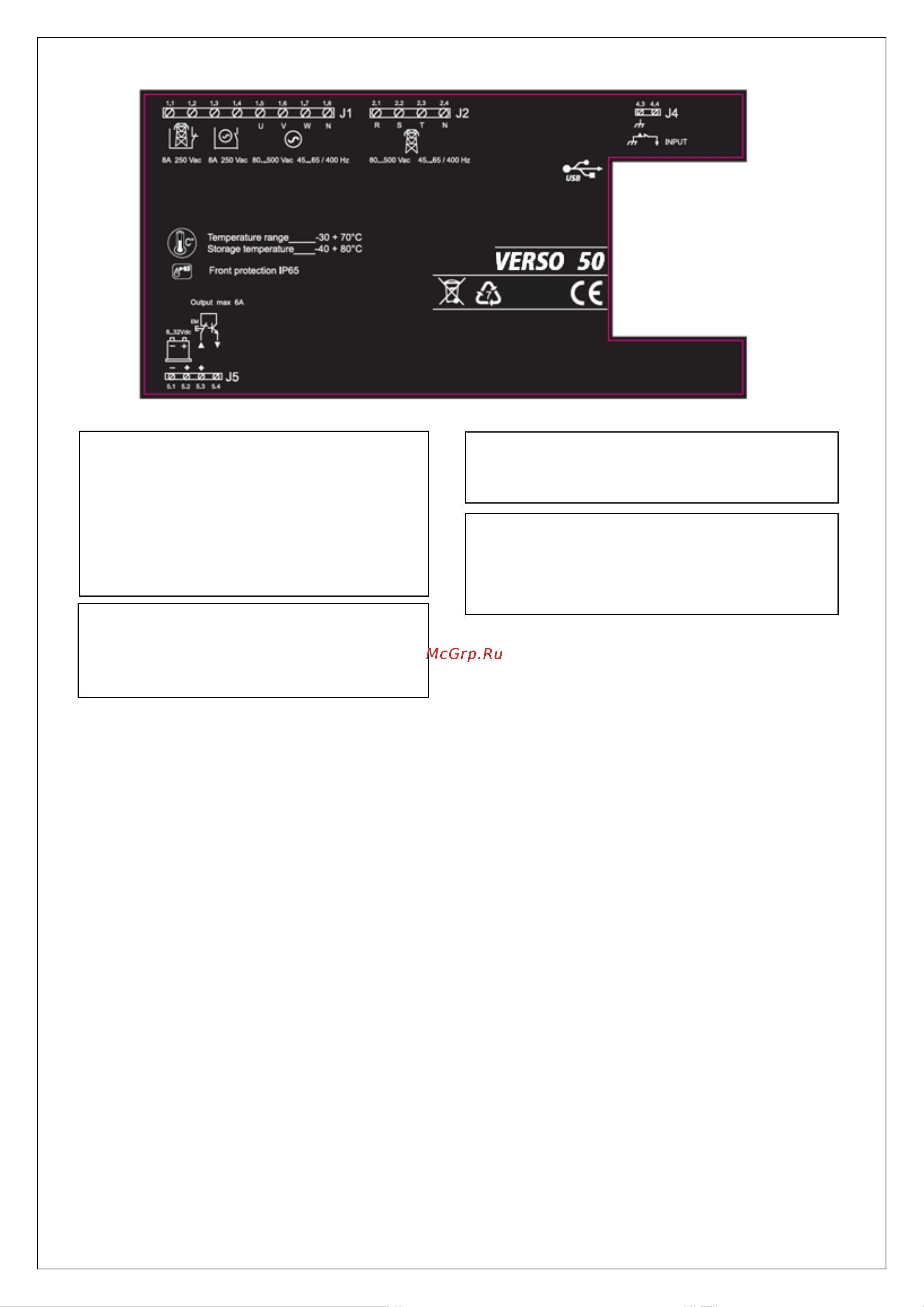

1- 5 Разъемы

J1 – Контакторы и напряжение перем. тока

генераторной установки

1.1 – Выход контактора сети (нормально

замкнутый)

1.2 – Выход контактора сети (нормально

замкнутый)

1.3 – Выход контактора генераторной установки

(нормально разомкнутый)

1.4 – Выход контактора генераторной установки

(нормально разомкнутый)

J5 – Подача питания и выходы

5.1 – Отрицательный выход АКБ

5.2 – Положительный выход АКБ

5.3 – Общий положительный выход для удаленного

управления (+)

5 4 Выход удаленного запуска (+)

J2 – Напряжение перем. тока сети

2.1 – Фаза напряжения 1 сети

2.2 – Фаза напряжения 2 сети

2.3 – Фаза напряжения 3 сети

2.4 – Нейтраль

J4 – Цифровые входы

4.3 – Заземление

4.4 – Цифровой вход для EJPT – только для

Франции
