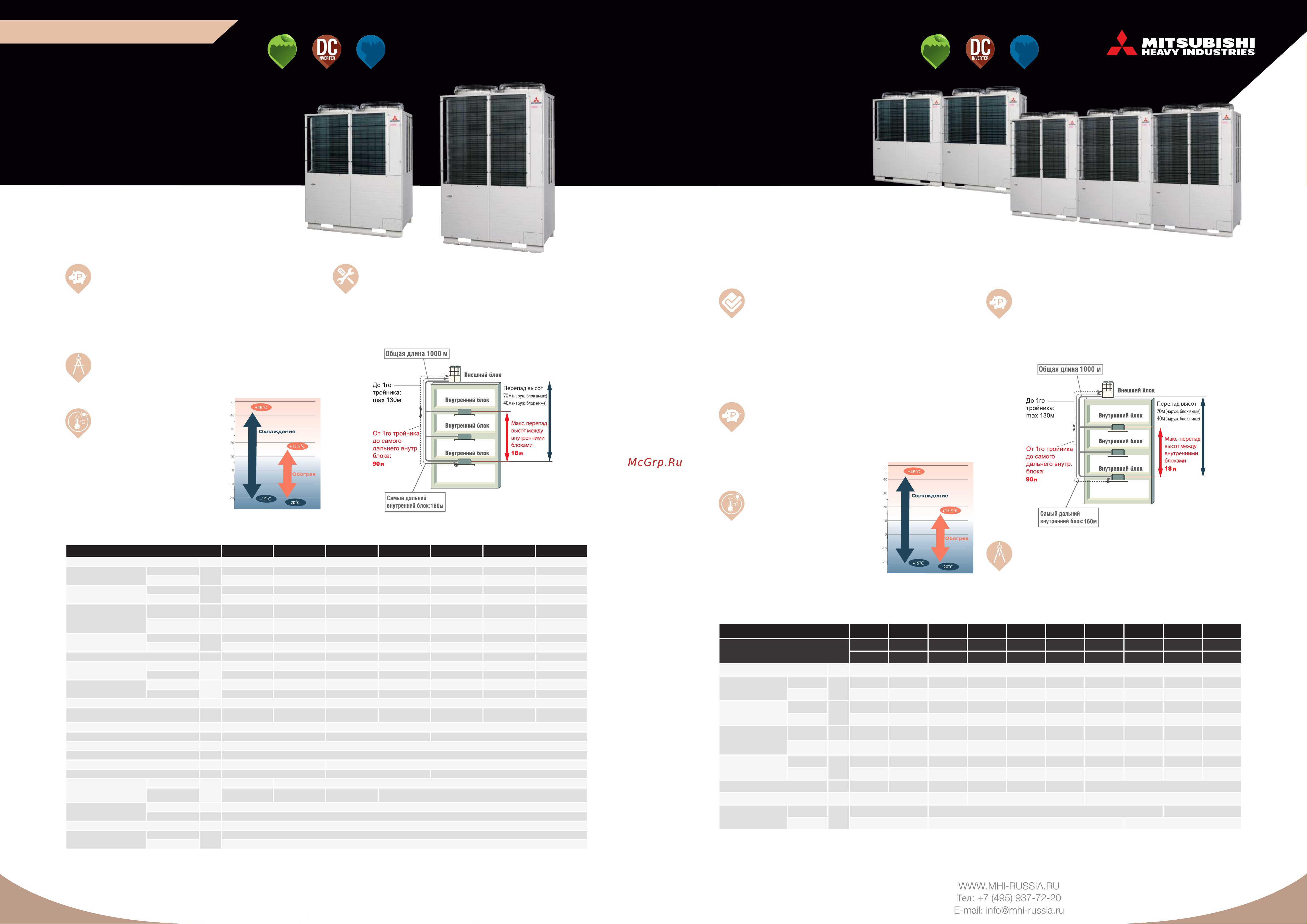

Mitsubishi Heavy Industries FDE 56 KXZE1 [13/34] М перепад высот между внутренними до 18 м

24 25

НАРУЖНЫЕ БЛОКИ

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

ШИРОКИЙ МОДЕЛЬНЫЙ РЯД. Модельный ряд стан-

дартной линейки VRF-систем KXZ был расширен, при

этом номинальная производительность системы

выросла до 168 кВт. В поколении KXZ возможно объединять

в единый модуль холодоснабжения, до 3 больших наружных

блоков с производительностью каждого 56 кВт.

ЭКОНОМИЯ НА ЭЛЕКТРОЭНЕРГИИ. В составе ком-

бинаций на базе стандартной линейки VRF-систем

KXZ удалось добиться высокого холодильного ко-

эффициента (EER) до 3,85 при работе с полной нагрузкой

компрессоров.

КРУГЛОГОДИЧНАЯ ЭКС-

ПЛУАТАЦИЯ Эффектив-

ная работа на обогрев при

температуре наружного воздуха до

-20˚С.

ЭКОНОМИЯ НА МОНТАЖЕ. Большие длины фрео-

новой магистрали. Общая длина труб до 1000 м,

максимальная длина труб в одну сторону – 160 м,

перепад высот между наружным и внутренним блоками до

70 м, перепад высот между внутренними до 18 м.

ГИБКОЕ И УДОБНОЕ ПРОЕКТИРОВАНИЕ. Подключа-

ется до 80 внутренних блоков общей производитель-

ностью до 130% от наружного*

Модели 61,5-168 кВт

Серия KXZE1

КОМБИНАТОРНЫЕ БЛОКИ

FDC615/670/735/800/850/900

/950/1000/1060/1120KXZE1

FDC1200/1250/1300/1350/1425/

1450/1500/1560/1620/1680KXZE1

KXZE1. Комбинаторные блоки (комбинация из двух блоков)

Характеристики

FDC615KXZE1 FDC670KXZE1 FDC735KXZE1 FDC800KXZE1 FDC850KXZE1 FDC900KXZE1 FDC950KXZE1 FDC1000KXZE1 FDC1060KXZE1 FDC1120KXZE1

Комбинация

FDC280KXZE1 FDC335KXZE1 FDC335KXZE1 FDC400KXZE1 FDC400KXZE1 FDC450KXZE1 FDC475KXZE1 FDC500KXZE1 FDC500KXZE1 FDC560KXZE1

FDC335KXZE1 FDC335KXZE1 FDC400KXZE1 FDC400KXZE1 FDC450KXZE1 FDC450KXZE1 FDC475KXZE1 FDC500KXZE1 FDC560KXZE1 FDC560KXZE1

Электропитание 3 фазы, 380-415В, 50 Гц

Производительность

охлаждение

кВт

61,5 67,0 73,5 80,0 85,0 90,0 95,0 100,0 106,0 112,0

обогрев 69,0 75,0 82,5 90,0 95,0 100,0 106,0 112,0 119,0 126,0

Потребляемая

мощность

охлаждение

кВт

16,20 17,92 19,92 21,92 24,94 27,96 27,96 27,94 30,59 33,24

обогрев 16,32 18,08 19,73 21,38 23,19 25,00 26,00 26,98 29,44 31,90

Коэффициент энерго-

эффективности

охлаждение

EER

(SEER)

3,80 3,74 3,70 3,65 3,40 3,22 3,40 3,58 3,46 3,37

обогрев

COP

(SCOP)

4,23 4,15 4,18 4,21 4,10 4,00 4,07 4,15 4,04 3,95

Номинальный

рабочий ток

охлаждение

26,5 29,2 32,1 35,0 39,9 44,8 45,2 45,2 49,5 53,8

обогрев 26,8 29,6 32,3 35,0 37,9 40,8 42,0 43,6 47,6 51,6

Количество внутренних блоков 2 ~ 53 2 ~ 58 2 ~ 63 2 ~ 69 2 ~ 73 2 ~ 78 2 ~ 80

Масса блока кг 544 589 634 740

Диаметр труб

хладагента

жидкость

мм

(дюйм)

φ12,7 φ15,88 φ19,05

газ φ28,58 φ31,75 ( φ34,92) φ38,1 ( φ34,92)

МУЛЬТИЗОНАЛЬНЫЕ СИСТЕМЫ

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

ЭКОНОМИЯ ЭЛЕКТРОЭНЕРГИИ. Блоки основной ли-

нейки VRF-систем с раздельными режимами работы

внутренних блоков отличает высокий холодильный

коэффициент (EER) - до 3,9 при работе с полной нагрузкой на

компрессоры.

ГИБКОЕ И УДОБНОЕ ПРОЕКТИРОВАНИЕ. Подключа-

ется до 48 внутренних блоков общей производитель-

ностью до 130% от наружного*

КРУГЛОГОДИЧНАЯ ЭКС-

ПЛУАТАЦИЯ. Эффективная

работа на обогрев при тем-

пературе наружного воздуха до -20˚С

ГИБКИЙ И ПРОСТОЙ МОНТАЖ. Большие длины фре-

оновой магистрали. Общая длина труб до 1000 м,

максимальная длина труб в одну сторону – 160 м,

перепад высот между наружным и внутренним блоками – до

70 м, перепад высот между внутренними – до 18 м.

Модели 28-56 кВт

Серия KXZE1

ИНДИВИДУАЛЬНЫЕ БЛОКИ

KXZE1. Индивидуальные блоки

Характеристики FDC280KXZE1 FDC335KXZE1 FDC400KXZE1 FDC450KXZE1 FD475KXZE1 FDC500KXZE1 FDC560KXZE1

Электропитание 3 фазы, 380-415В, 50 Гц

Производительность

охлаждение

кВт

28,0 33,5 40,0 45,0 47,5 50,0 56,0

обогрев 31,5 37,5 45,0 50,0 53,0 56,0 63,0

Потребляемая мощность

охлаждение

кВт

7,24 8,96 10,96 13,98 13,98 13,97 16,62

обогрев 7,28 9,04 10,69 12,50 13,00 13,49 15,95

Коэффициент

энергоэффективности

охлаждение

EER

(SEER)

3,87 3,74 3,65 3,22 3,40 3,58 3,37

обогрев

COP

(SCOP)

4,33 4,15 4,21 4,00 4,08 4,15 3,95

Номинальный рабочий

ток

охлаждение

11,9 14,6 17,5 22,4 22,6 22,6 26,9

обогрев 12,0 14,8 17,5 20,4 21,0 21,8 25,8

Количество внутренних блоков 2 ~ 24 2 ~ 29 2 ~ 34 2 ~ 39 2 ~ 41 2 ~ 43 2 ~ 48

Уровень шума

охлаждение

дБ(А)

55 61 60 61 61 61 64

обогрев 57 58 62 62 61 62 66

Расход воздуха

охлаждение

/ч

220 280 280 280 280 280 310

обогрев 200 200 260 260 260 260 290

Модель и количество компрессоров GTC5150NC47LF×1 GUC5185ND47V×1 GTC5150NC47LF×2

Потребляемая мощность мотора

компрессора

кВт 4,76×1 5,94×1 7,32×1 9,32×1 4,64×2 4,91×2 5,36×2

Хладагент, количество кг 11,0 11,5

Холодильное масло л 2,25 (M-MA32R) 2,9 (M-MA32R) 4,2 (M-MA32R)

Потребляемая мощность вентилятора Вт 386×2

Статический напор Па 50

Внешние габариты мм 1690 × 1350 × 720 2048 × 1350 × 720

Масса блока кг 272 317 370

Диаметр труб хладагента

жидкость

мм

(дюйм)

φ9,52 (3/8") φ12,7 (1/2")

газ φ22,22 (7/8»)

φ25,4 (1“) (φ22,22

(7/8“))

φ25,4 (1“)

( φ28,58 (11/8“))

φ28,58 (11/8“)

Способ присоединения

труб

жидкость Вальцовка

газ Пайка

Дренаж φ20 x 6 шт., φ45 x 3шт.

Рабочий диапазон

наружных температур

охлаждение

˚С

-15..+46

обогрев -20..+16

* По отдельному заказу клиента возможно изготовление спец. блоков с подключаемой мощностью внутренних до 200%.

** В случае, если мощность подключенных внутренних блоков составляет более 100%, требуется дополнительная заправка хладагента.

* По отдельному заказу клиента возможно изготовление спец. блоков с подключаемой мощностью внутренних до 200%.

BLUE

FIN

R410A

BLUE

FIN

R410A

FDC400/450/500/560KXZE1

FDC280/335KXZE1

WWW.MHI-RUSSIA.RU

Тел: +7 (495) 937-72-20

E-mail: info@mhi-russia.ru
