6 7
Характеристики 2HP 3HP 3.5HP 6HP
Внутренний блок HSB60 HMK60 HSB100 HMK100 HSB100 HMK100 HSB140
Наружный блок FDCW60VNX-A FDCW71VNX-A FDCW100VNX-A FDCW140VNX-A
Теплопроизводительность
условие 1 кВт 2,28 (0,50 - 8,00) 8,00 (3,00 - 8,00) 9,00 (3,50 - 11,00)
16,50 (5,80 - 16,50)
условие 2 кВт 2,67 (0,50 - 7,40) 8,30 (2,00 - 8,30) 9,20 (3,50 - 10,00)
16,50 (4,20 - 17,20)
СОР
условие 1 3,62 3,33 3,44 3,31
условие 2 5,32 4,09 4,28 4,20
Холодопроизводительность
условие 1 кВт 4,86 (0,80 - 6,00) 7,10 (2,00 - 7,10) 8,00 (3,00 - 9,00)
11,80 (3,10 - 11,80)
условие 2 кВт 7,03 (1,20 - 7,80) 10,70 (2,70 - 10,70) 11,00 (3,30 - 12,00)
16,50 (5,20 - 16,50)
EER
условие 1 2,64 2,68 2,81 2,65
условие 2 3,52 3,35 3,62 3,78
Класс энергоэффективности¹ (W55/W35)
А++/А++ А+/А+ А++/А++ А++/А++
Энергоэффективность¹ (W55/W35) %
188/138 149/119 165/126 166/133
Класс энергоэффективности² (W55/W35)
А+++/А++ А++/А+ А++/А++ А++/А++
Энергоэффективность² (W55/W35) % 192/142 153/123 169/130 170/137
Обслуживаемая емкость бака
12 л/мин л 270 270 -
16 л/мин л 200 200 -
Диапазон температур
(наружный воздух)
Нагрев -20 — 43
Олажд. 15 — 43
Диапазон температур
(вода)
Нагрев 25 — 58 (до 65 при наличии нагревателя)
Олажд. 7 — 25
Максимальная длина фреоновой трассы м 30
Максимальный перепад высот м 7
Внутренний блок
Модель мм HSB60 HMK60 HSB100 HMK100 HSB100 HMK100 HSB140
Источник питания Ф/В/Гц 1/230/50 3/400/50 1/230/50 3/400/50 1/230/50 3/400/50 1/230/50
Высота х ширина х глубина мм 400 x 460 x 250
1715(+40*) x 600
x 610
400 x 460 x 250
1715(+40*) x 600
x 610
400 x 460 x 250
1715(+40*) x 600
x 610
400 x 460 x 250
Транспортная масса кг 21,0 165,0 21,0 165,0 21,0 165,0 26,0
Покрытие бака - Эмаль - Эмаль - Эмаль -
Объем бака л - 180,0 - 180,0 - 180,0 -
Внутренний объем теплообменника л 1,0 4,8 3,0 4,8 3,0 4,8 4,0
Объем расширительного бака л - 10,0 - 10,0 - 10,0 -
Присоединительный
димаетр по фреону
Газ мм (дюйм) 12,7 (1/2) 15,88 (5/8)
Жидкость мм (дюйм) 6,35 (1/4) 9,52 (3/8)
Присоединительный
димаетр по воде
ГВС мм
22
22
22
22
22
22
22
Отопление мм 22 22 22
Тип присоединения по воде Фитинг
Характериситика встроенного
нагревателя
кВт
поставляется
отдельно
9,0 (3 ступени)
поставляется
отдельно
9,0 (3 ступени)
поставляется
отдельно
9,0 (3 ступени)
поставляется
отдельно
Наружный блок
Модель FDCW60VNX-A FDCW71VNX-A FDCW100VNX-A FDCW140VNX-A
Источник питания Ф/В/Гц 1/230/50 1/230/50 1/230/50 1/230/50
Высота х ширина х глубина мм 640 x 800 x 290 750 x 880 x 340 845 x 970 x 370 1300 x 970 x 370
Транспортная масса кг 46,0 60,0 81,0 105,0
Уровень звуковой мощности дБ(А) 53,0 64,0 64,5 71,0
Уровень звукового давления дБ(А) 45,0 48,0 50,0 54,0
Расход воздуха м
3
/мин 41,5 50,0 73,0 100,0
Заправка R410A (допустимая длина,
не требующая дозаправки)
кг (м) 1,50 (15) 2,55 (15) 2,90 (15) 4,00 (15)
Присоединительные
диаметры
Газ мм (дюйм) 12,7 (1/2) 15,88 (5/8)
Жидкость мм (дюйм) 6,35 (1/4) 9,52 (3/8)
Тип соединения Тип Вальцовка
LEK
LEK
LEK
LEK
LE
K
LE
K
LEK
Нагреватель поддона наруж-
ного блока. Используется
при эксплуатации системы
в регионах с отрицательной
зимней температурой.
CW-H-E1
LEK
LEK
LEK
LEK
LE
K
LE
K
LEK
Cмесительный узел с
насосом для зонирова-
ния и точной регулировки
температуры воды.
ECS40 до 80м²,
ECS41M 80~250м²
ECS40M, ECS41M
Реверсивный клапан
для подключения баков,
а также тепловых насосов
сторонних производителей
в систему ГВС
VST05M, VST11M,
VST20M
Выносной ПДУ (RMU)
c датчиком температу-
ры. Выносной датчик
температуры (RTS).
RMU40M, RTS40M
LEK
LEK
LEK
LEK
LE
K
LE
K
LEK
Четырехходовой клапан
для переключения на ох-
лаждение или обогрев.
Применение в теплых
полах: ECS40 до 80м²,
ECS41M 80~250м².
VCC05M, VCC11M
БАК АККУМУЛЯТОР
Условия испытаний
Модель
PT300 PT500
Питание не требуется
Объем л 279,0 476,0
Объем теплообменника л 9,4 13,0
Электронагреватель кВт поставляется отдельно
Высота х ширина х глубина мм 1634 x 673 x 734 1835 x 832 x 897
Масса кг 115,0 166,0
Присоединительный
диаметр по воде
ГВС
дюйм
1,0 1,0
Отопление 1,0 1,0
Материал внутренней поверхности Эмаль
Расчетное давление бака
бар 10,0
Расчетное давление теплообменника бар 16,0
Класс энергоэффективности С С
Температура воды (вход/выход), ºС Температура наружного воздуха, ºС
Нагрев
условие 1 40,0 / 45,0
7,0 DB / 6,0 WB
условие 2 30,0 / 35,0
Охлаждение
условие 1 12,0 / 7,0
35,0
условие 2 23,0 / 18,0

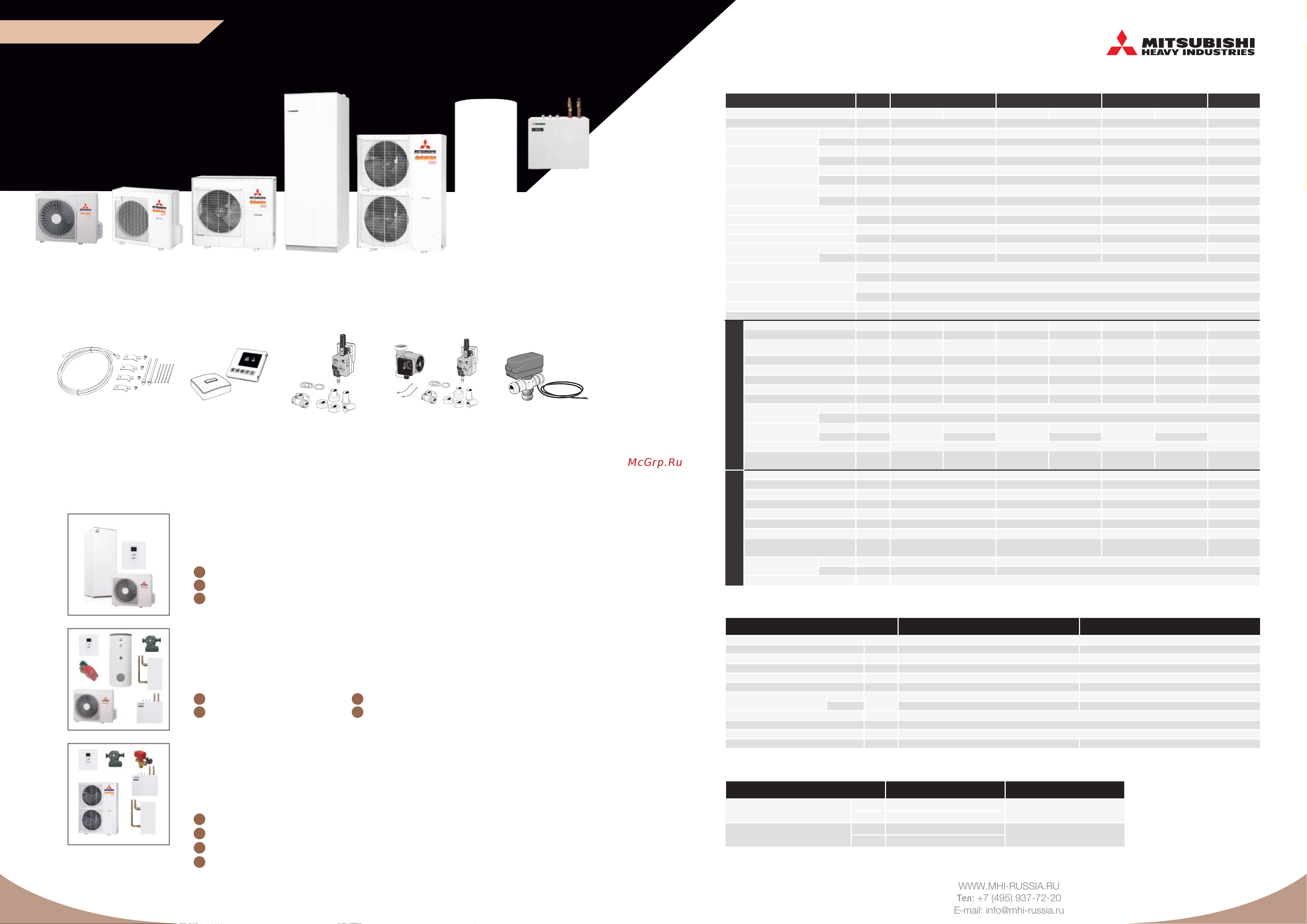

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (модели 2HP, 3HP, 3.5HP, 6HP)
ВОЗДУШНЫЕ ТЕПЛОВЫЕ НАСОСЫ
ТЕПЛОВЫЕ НАСОСЫ
FDCW71VNX-A
3HP
FDCW60VNX-A
2HP 3.5HP
FDCW100VNX-A
6HP
FDCW140VNX-AHMK60
HMK100
PT300
PT500
RC-HY20
RC-HY40
HSB60
HSB100
HSB140
АКСЕССУАРЫ
ВАРИАНТЫ КОМПОНОВКИ СИСТЕМ
Серия
HYDROLUTION
Система «всё в одном»
Представляет из себя законченный вариант для быстрого подключения, настройки и ввода
в эксплуатацию. Обогрев, горячая вода, охлаждение (темп. охлажденной воды до +7ºС).
Варианты:
1
«Все в одном 6» - до 8 кВт
2
«Все в одном 8» - до 8 кВт
3
«Все в одном 12» - до 11 кВт
Система «по запросу»
Наборная система состоящая из отдельных элементов вкл. наружный блок, внутренний тепло-
обменник (фреон-вода), контроллер управления, бак, электронагреватель, реверсивный клапан
и инверторный насос (охлаждение – в качестве опции)
Варианты:
4
«По запросу 6» - до 8 кВт
6
«По запросу 12» - до 11 кВт
5
«По запросу 8» - до 8 кВт
7
«По запросу 16» - до 16,5 кВт
Система «охлаждение и обогрев»
В данной комплектации система предназначена для работы в режимах обогрев в холодное
время года и охлаждение в летнее. Возможно организовать комбинированное тепло/холодо-
снабжение через единые внутренние блоки – вентиляторные доводчики (фанкойлы).
Варианты:
8
«Система охлаждение и обогрев 6» - до 8 кВт
9
«Система охлаждение и обогрев 8» - до 8 кВт
10
«Система охлаждение и обогрев 12» - до 11 кВт
11
«Система охлаждение и обогрев 16» - до 16,5 кВт
* Допуск на высоту агрегата с учетом клапана
WWW.MHI-RUSSIA.RU
Тел: +7 (495) 937-72-20
E-mail: info@mhi-russia.ru
