ВЗР.195600.000 ИМ
Турникет Praktika T-04
Инструкция по монтажу
10
4.2.3 Установочная площадка турникета:
Рисунок 2 – по установочным размерам, подготовить 12 отверстий
диаметром 20 мм в полу, под анкеры крепления стойки турникета.
Расположение монтажных отверстий относительно внешних габаритов
турникета представлено в Приложении В.
Глубина закладного отверстия должна превышать длину анкера на 5
мм. Вставить анкеры в отверстия.

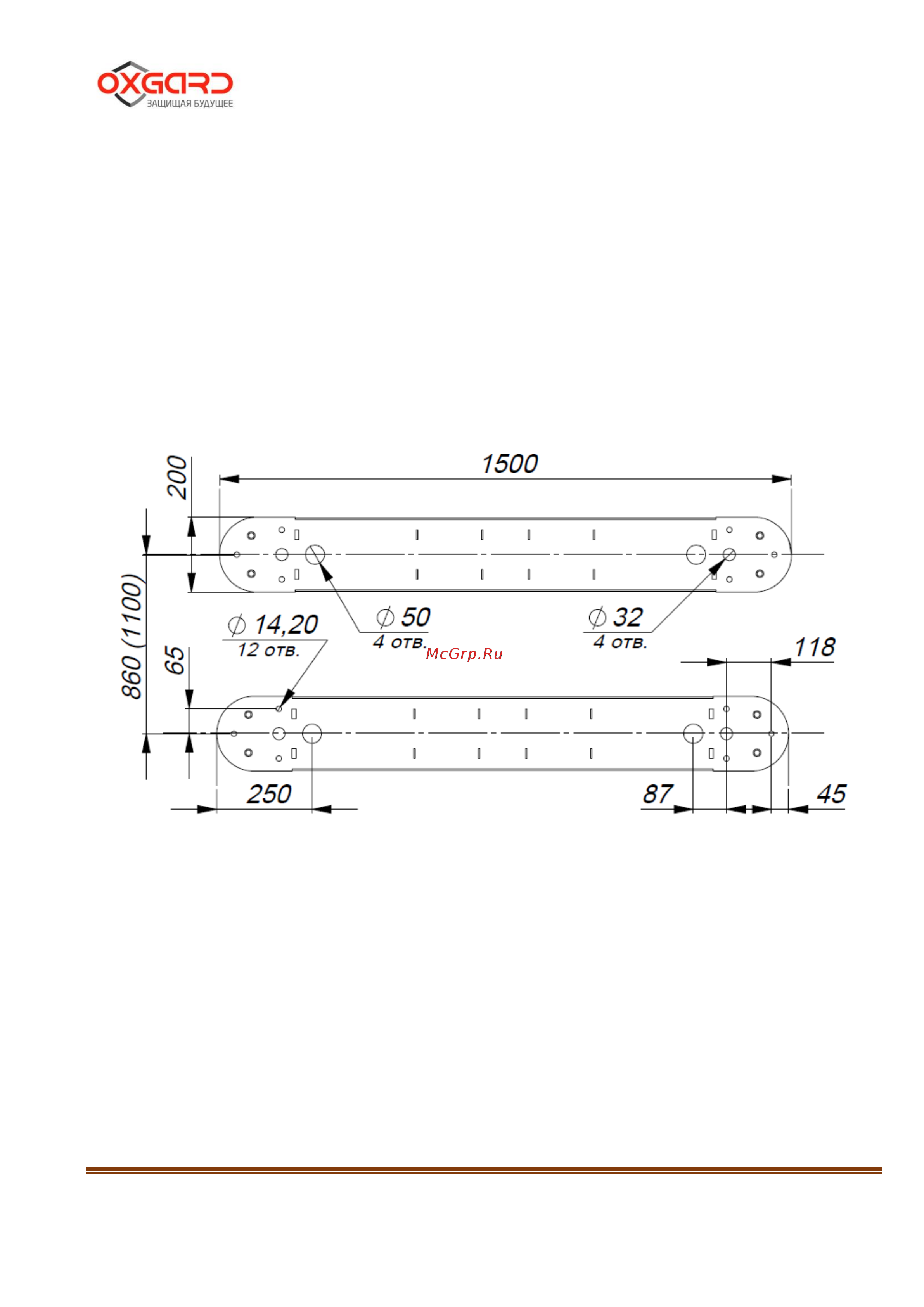

Рисунок 2 – Установочные размеры площадки турникета при ширине прохода 660 (900) мм
4.2.4 Рисунок 2 – подводку кабелей производить через отверстие
диаметром 50 мм в нижних плитах модулей турникета.
4.2.5 Проложить в кабельный канал или штробу соединительный
кабель ПУ, кабель БП, кабель CAN-шины и, если это предусмотрено, кабели
СКУД и ОПС.
