ВЗР.195600.000 ИМ
Турникет Praktika T-04
Инструкция по монтажу
38
ПРИЛОЖЕНИЕ В — Расположение монтажных отверстий
относительно внешних габаритов турникета

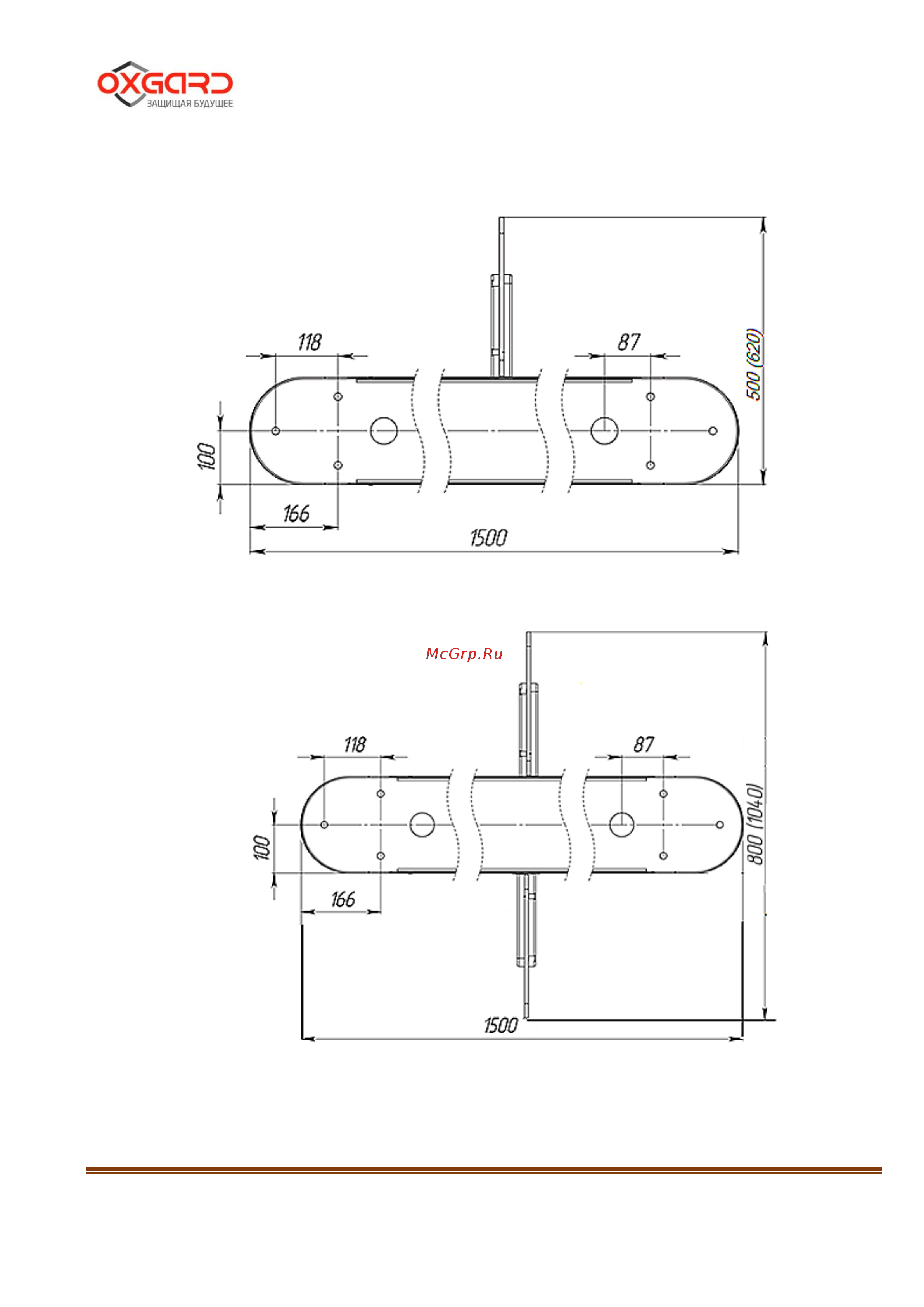

Рисунок 16 – Расположение монтажных отверстий относительно внешних габаритов турникета
Рисунок 17 – Расположение монтажных отверстий относительно внешних габаритов турникета
(центральный модуль)
