ВЗР.195600.000 ИМ
Турникет Praktika T-04
Инструкция по монтажу
20
Таблица 4 – Назначение группы контактов I/O
Маркировка контактов
Назначение контактов
I/O1
Состояние кнопки «Влево» (1)
I/O2
Состояние кнопки «Вправо» (3)
I/O3
Состояние кнопки «Стоп» (2)
I/O4
Состояние кнопки «Антипаника» (4)
Выходы I/O1...I/O3 отображают текущее состояние кнопок ПУ –
транзистор открывается при нажатии на соответствующую кнопку. Выход
I/O4 меняет свое состояние на противоположное при каждом нажатии на
кнопку «Антипаника».
Выходы I/O1...I/O4 можно подключать как напрямую к контроллеру
СКУД, так и через реле. Рисунок 7 – при использовании реле
ОБЯЗАТЕЛЬНО(!) подключение диода параллельно обмотке.

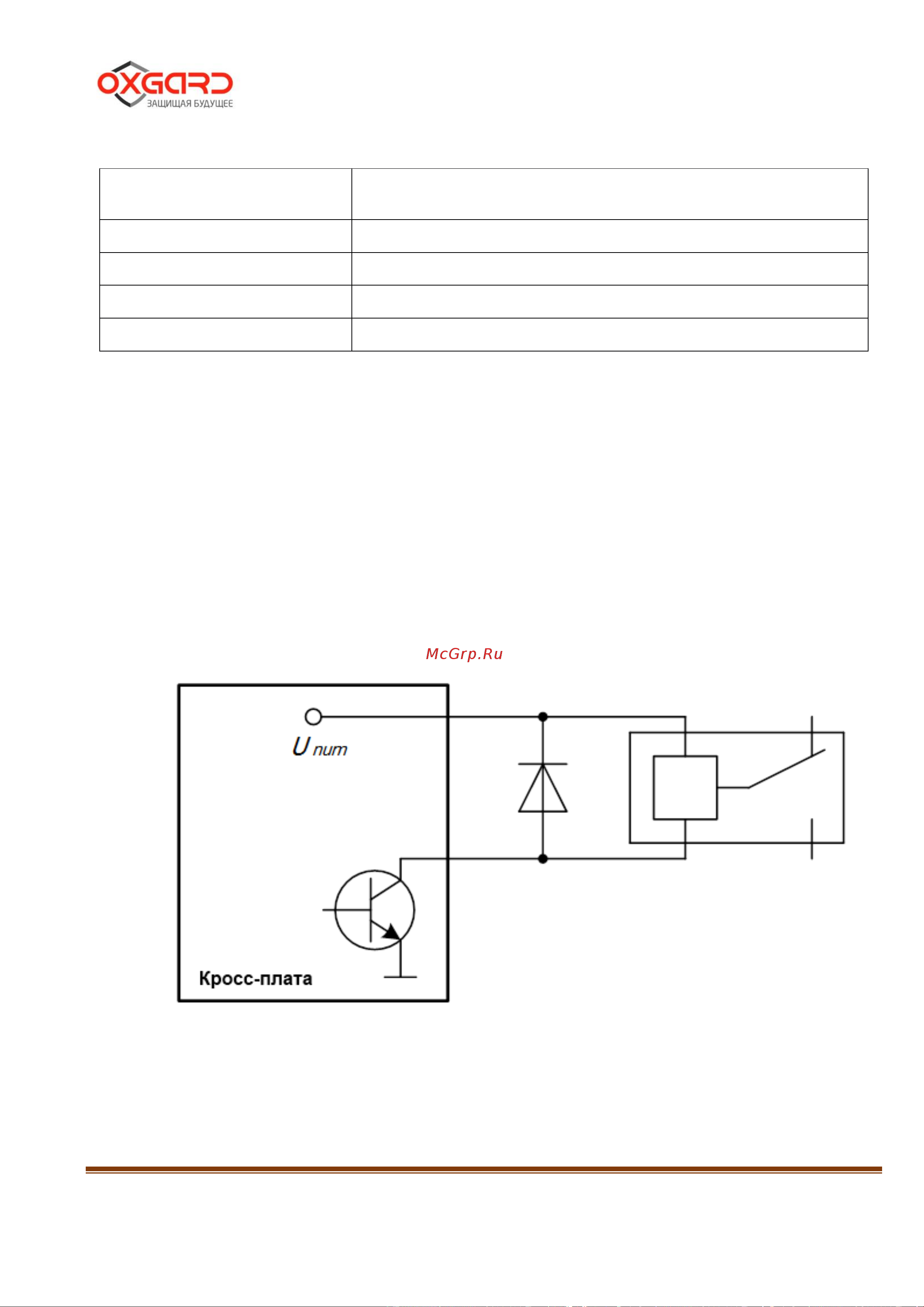

Рисунок 7 – Схема подключения диода параллельно обмотке реле
