ВЗР.195600.000 ИМ
Турникет Praktika T-04
Инструкция по монтажу
21

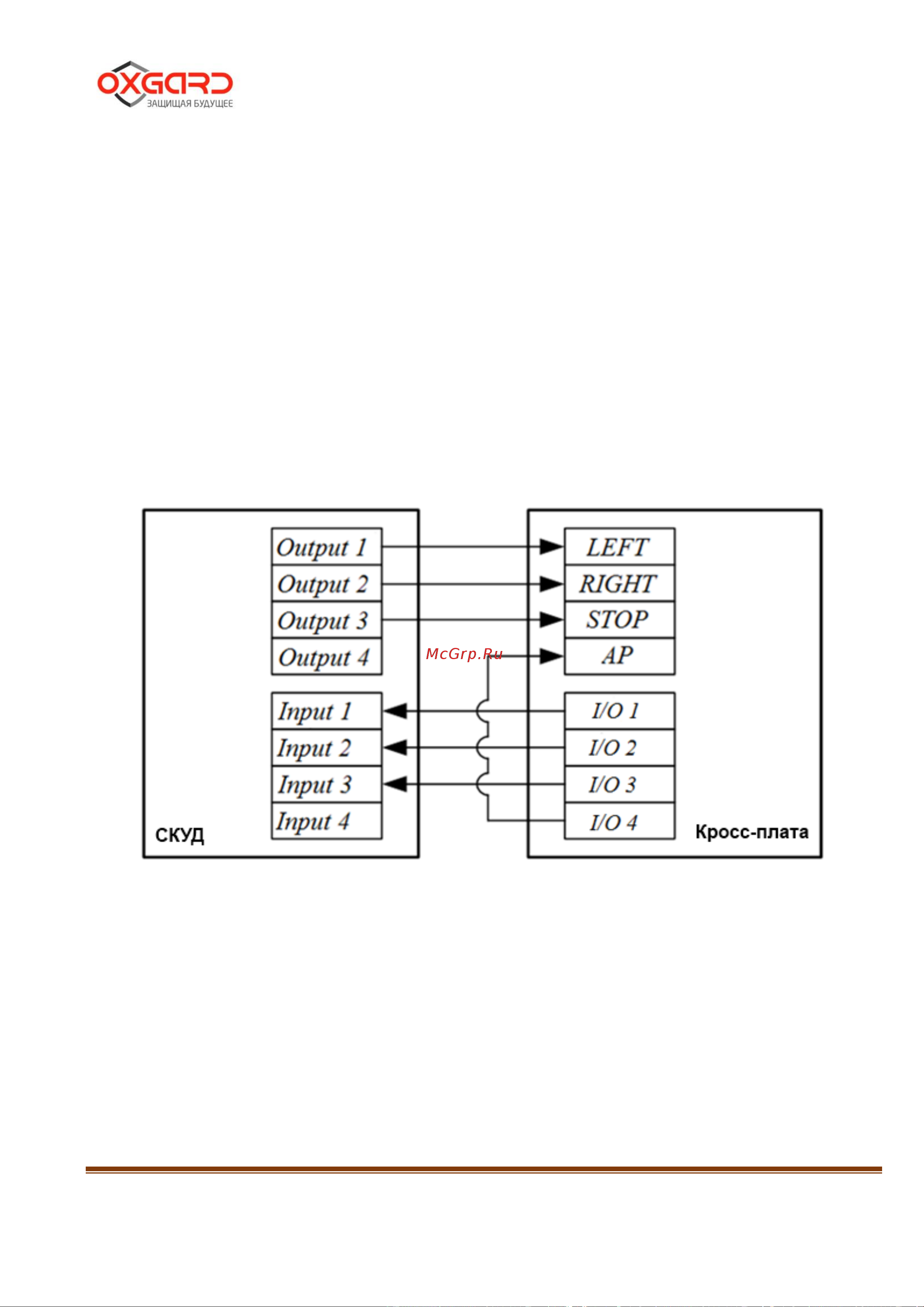

Рисунок 8 – схема подключения ПУ к контроллеру СКУД.
В этом варианте контроллер управляет турникетом с помощью
контактов «LEFT», «RIGHT» и «STOP», при этом контакт «AP» включается и
выключается с пульта.
Важной особенностью подключения ПУ через контроллер СКУД
является невозможность использования режимов турникета, которые
устанавливаются с помощью комбинаций кнопок пульта (кроме режима
свободного прохода в потенциальном режиме управления, Раздел 5.3
настоящей инструкции). В данном случае за эти режимы отвечает СКУД.
Рисунок 8 – Схема подключения ПУ к контроллеру СКУД
