ВЗР.195600.000 ИМ
Турникет Praktika T-04
Инструкция по монтажу
13
5 ПОДКЛЮЧЕНИЕ И НАЛАДКА ИЗДЕЛИЯ
Подключение БП, ПУ и СКУД осуществлять с помощью кросс-платы.

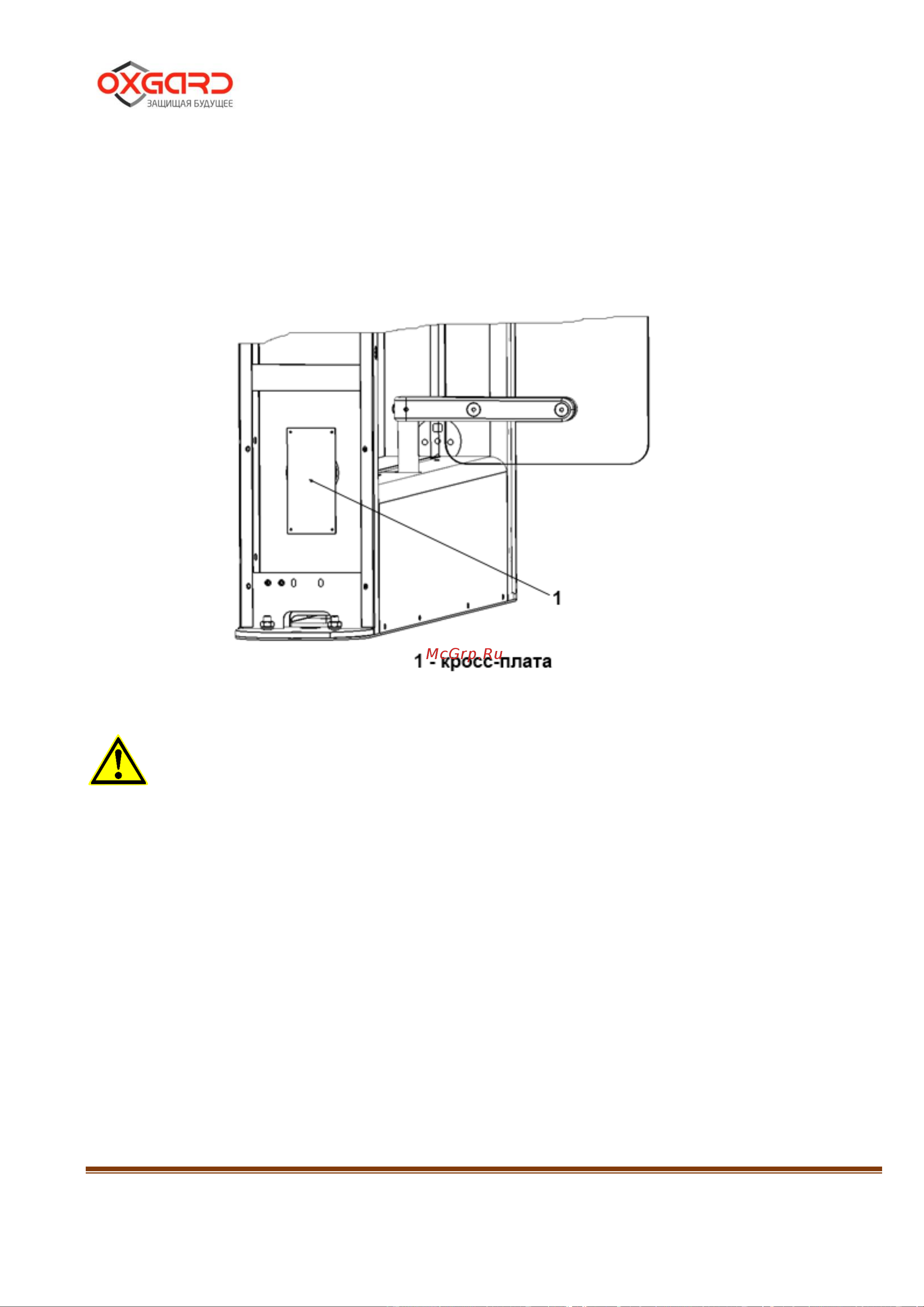

Рисунок 4 – расположение кросс-платы на стойке модуля турникета.
Рисунок 4 – Расположение кросс-платы на стойке модуля турникета
ВНИМАНИЕ: РЕЖИМ РАБОТЫ ТУРНИКЕТА ЗАДАЕТСЯ
УСТАНОВКОЙ ДЖАМПЕРОВ НА КРОСС-ПЛАТАХ ОБОИХ МОДУЛЕЙ
ТУРНИКЕТА.
