ВЗР.195600.000 ИМ
Турникет Praktika T-04
Инструкция по монтажу
19
При использовании двух пультов управления J4 не ставиться, так как
резисторы 120 Ом стоят на клеммах CL и CH в самих пультах.
5.4 Подключение пульта управления к контроллеру СКУД
В некоторых случаях ПУ турникетом необходимо подключать
непосредственно к контроллеру СКУД, поскольку проходы, разрешенные с
пульта (без участия контроллера), воспринимаются системой как «взлом».
Для использования данной схемы подключения турникета необходимо
установить на обе кросс-платы выбранного прохода джампер (Рисунок 5 –
J2). При установленном джампере J2 турникет не реагирует на команды
пульта, а лишь транслирует их состояние на контакты клеммных колодок
(Рисунок 5 – I/O1...I/O4), которые являются выходами с открытым
коллектором.
Назначение контактов представлено в таблице 4, Рисунок 6 –
нумерация кнопок пульта. Для данной группы контактов максимальный
выходной ток не более 150 мА, допустимое напряжение не более 24 В.

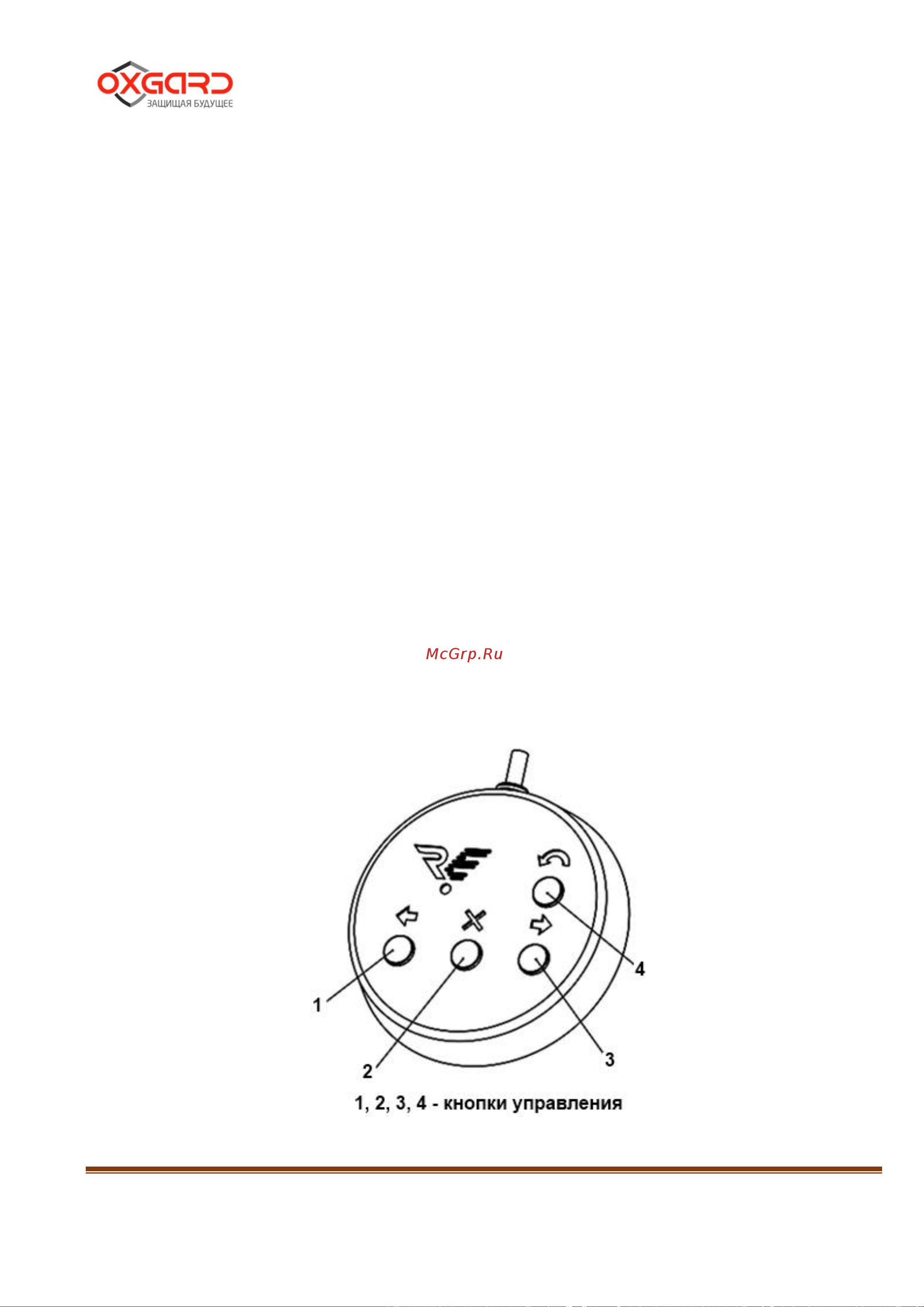

Рисунок 6 – Нумерация кнопок ПУ
