ВЗР.188700.000 ИМ
Турникет Praktika T-03
Инструкция по монтажу
12
4.2.6 Установить турникет на подготовленную площадку.
Рисунок 5 – используя ключи, открыть замок и снять дверцу (1).
Демонтировать крышку основания стойки (3), выкрутив винт М6 (2).

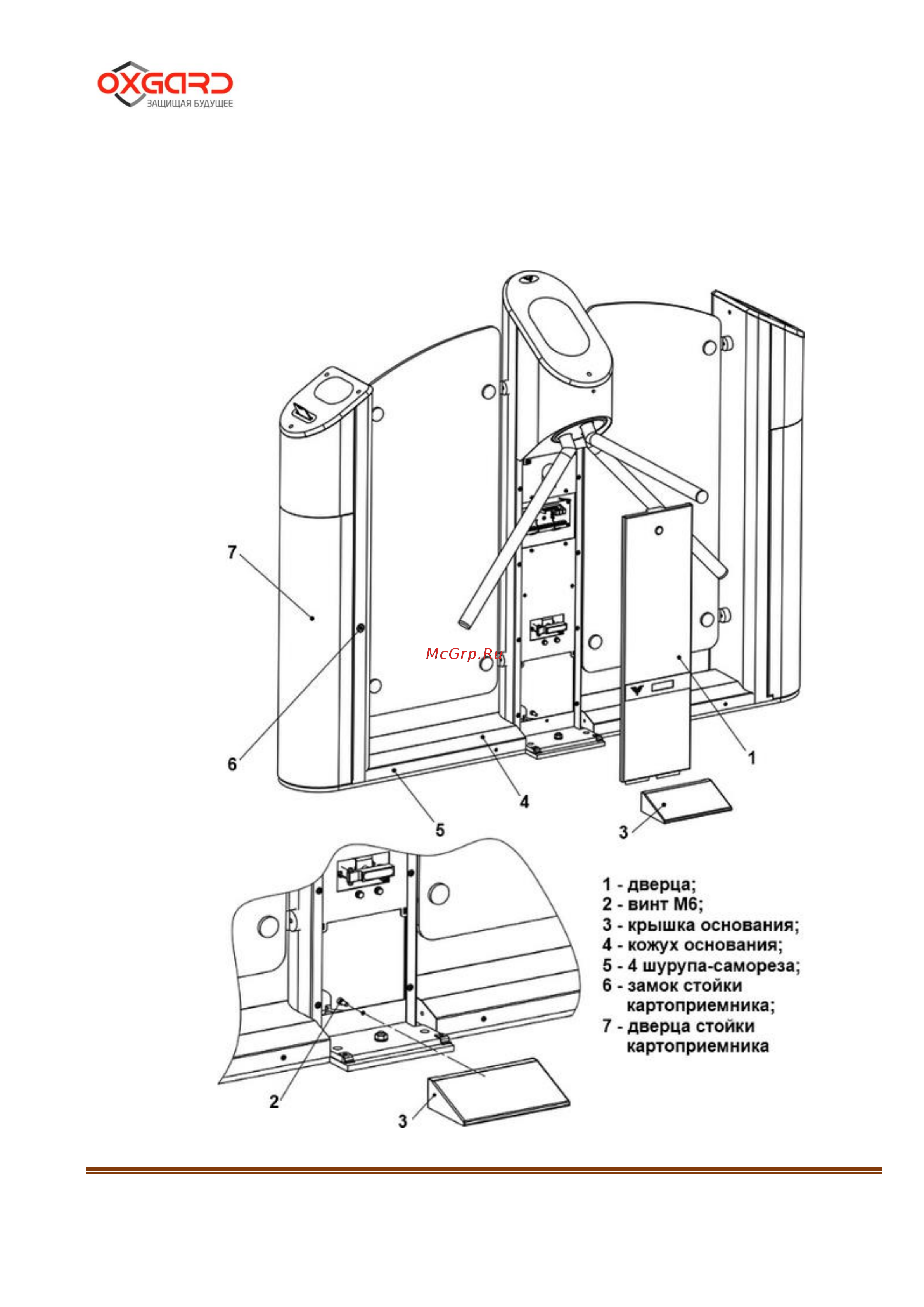

Рисунок 5 – Подготовка к установке турникета
