ВЗР.188700.000 ИМ
Турникет Praktika T-03
Инструкция по монтажу
11
4.2.3 Установочная площадка турникета:
Рисунок 4 – по установочным размерам, подготовить 9 отверстий
диаметром 20 мм в полу, под анкеры крепления стойки турникета.
Расположение монтажных отверстий относительно внешних габаритов
турникета представлено в Приложении В.
Глубина закладного отверстия должна превышать длину анкера на 5
мм. Вставить анкеры в отверстия.

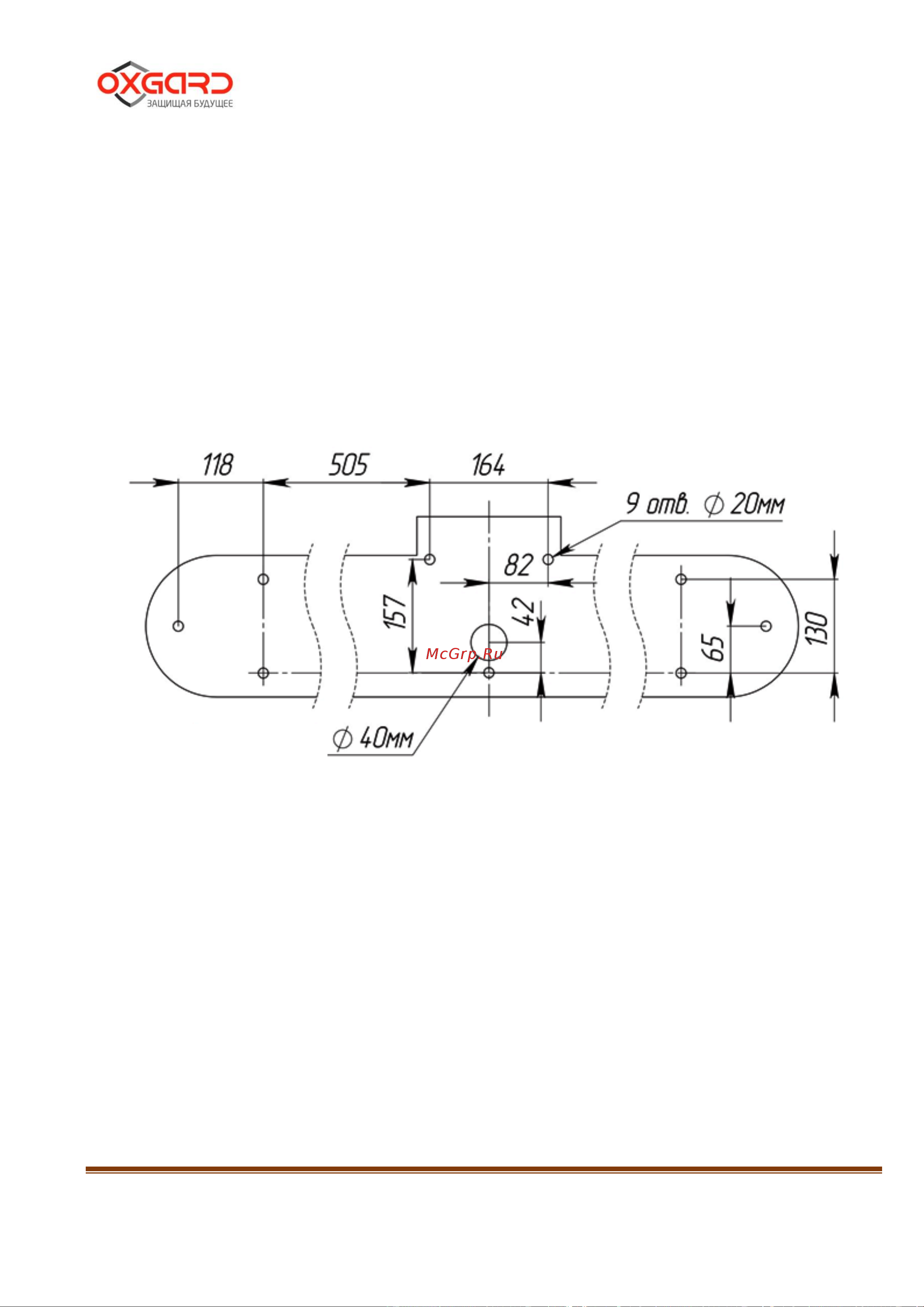

Рисунок 4 – Установочные размеры площадки турникета
4.2.4 Рисунок 4 – подводку кабелей производить через отверстие
диаметром 40 мм в нижней плите турникета.
4.2.5 Проложить в кабельный канал или штробу соединительный
кабель ПУ, кабель БП и, если это предусмотрено, кабели СКУД и ОПС.
