ВЗР.188700.000 ИМ
Турникет Praktika T-03
Инструкция по монтажу
21
5.4 Подключение пульта управления к контроллеру СКУД
В некоторых случаях ПУ турникетом необходимо подключать
непосредственно к контроллеру СКУД, поскольку проходы, разрешенные с
пульта (без участия контроллера), воспринимаются системой как «взлом».
Для использования данной схемы подключения турникета необходимо
установить на кросс-плату джампер (Рисунок 7 – J2). При установленном
джампере J2 турникет не реагирует на команды пульта, а лишь транслирует
их состояние на контакты клеммных колодок (Рисунок 7 – I/O1...I/O4),
которые являются выходами с открытым коллектором.
Назначение контактов представлено в таблице 4, Рисунок 8 –
нумерация кнопок пульта. Для данной группы контактов максимальный
выходной ток не более 150 мА, допустимое напряжение не более 24 В.

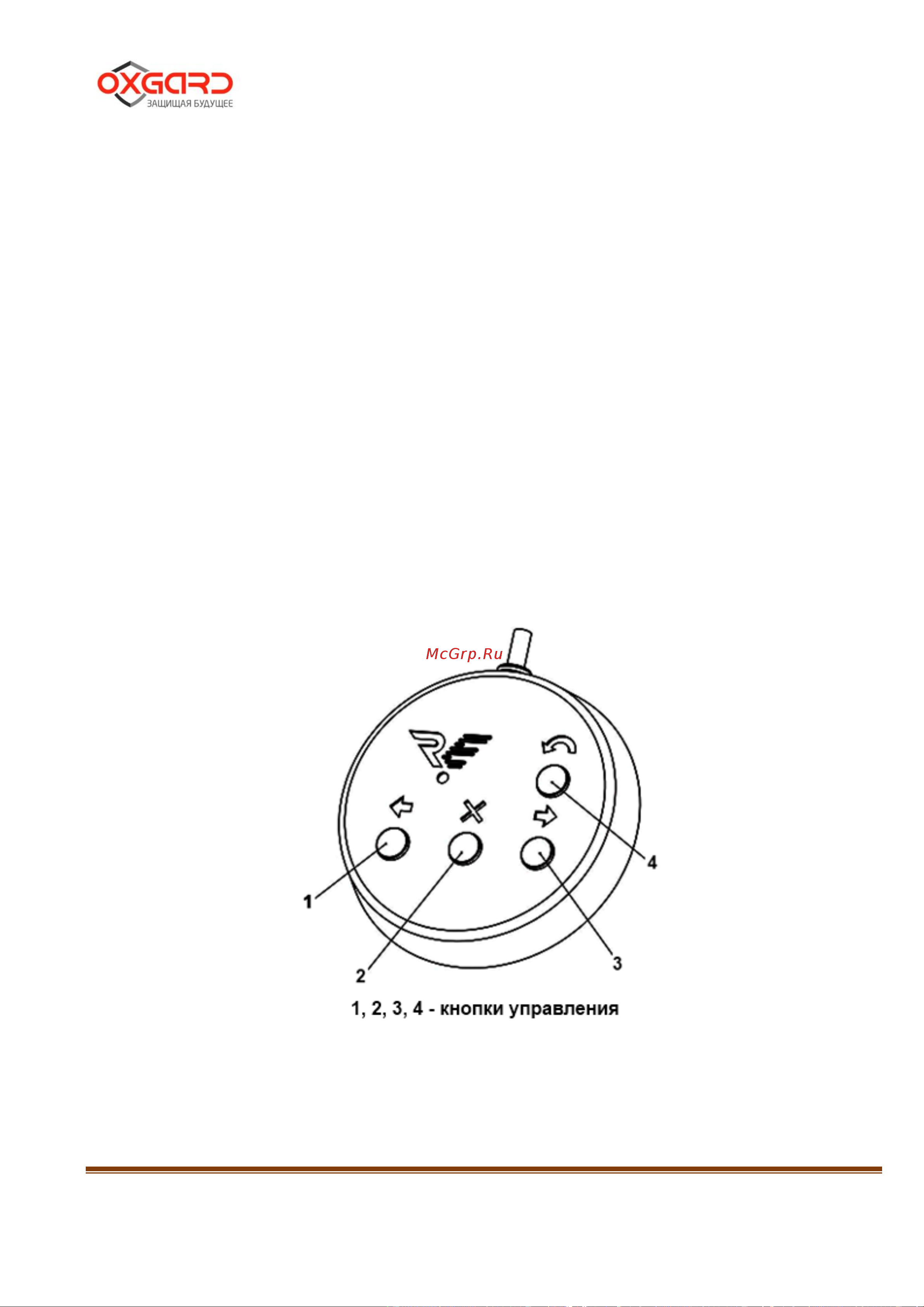

Рисунок 8 – Нумерация кнопок ПУ
