ВЗР.188700.000 ИМ
Турникет Praktika T-03
Инструкция по монтажу
24
5.5 Подключение картоприемника

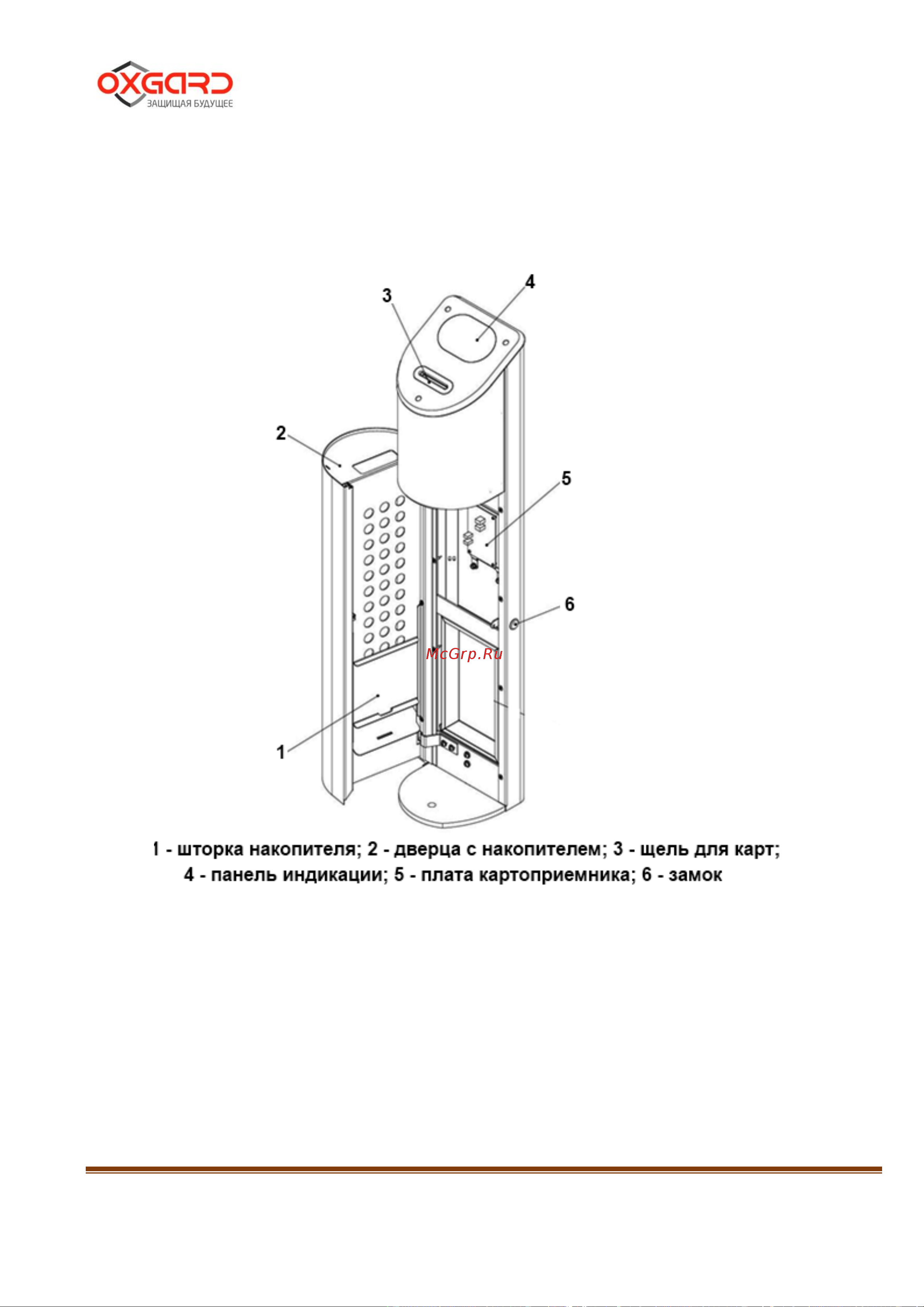

Рисунок 11 – общий вид стойки картоприемника и расположение
платы картоприемника.
Рисунок 11 – Общий вид стойки картоприемника
Подключение БП, ИУ и СКУД осуществляется с помощью платы
картоприемника. Для этого необходимо открыть дверцу стойки, используя
ключ.
