ВЗР.188700.000 ИМ
Турникет Praktika T-03
Инструкция по монтажу
31
5.6.7 Рисунок 15 – рекомендуется установить считыватель под
углом 40...50º к направляющим для карт.
В этом случае гостевые и постоянные карты будут считываться
одинаково хорошо.

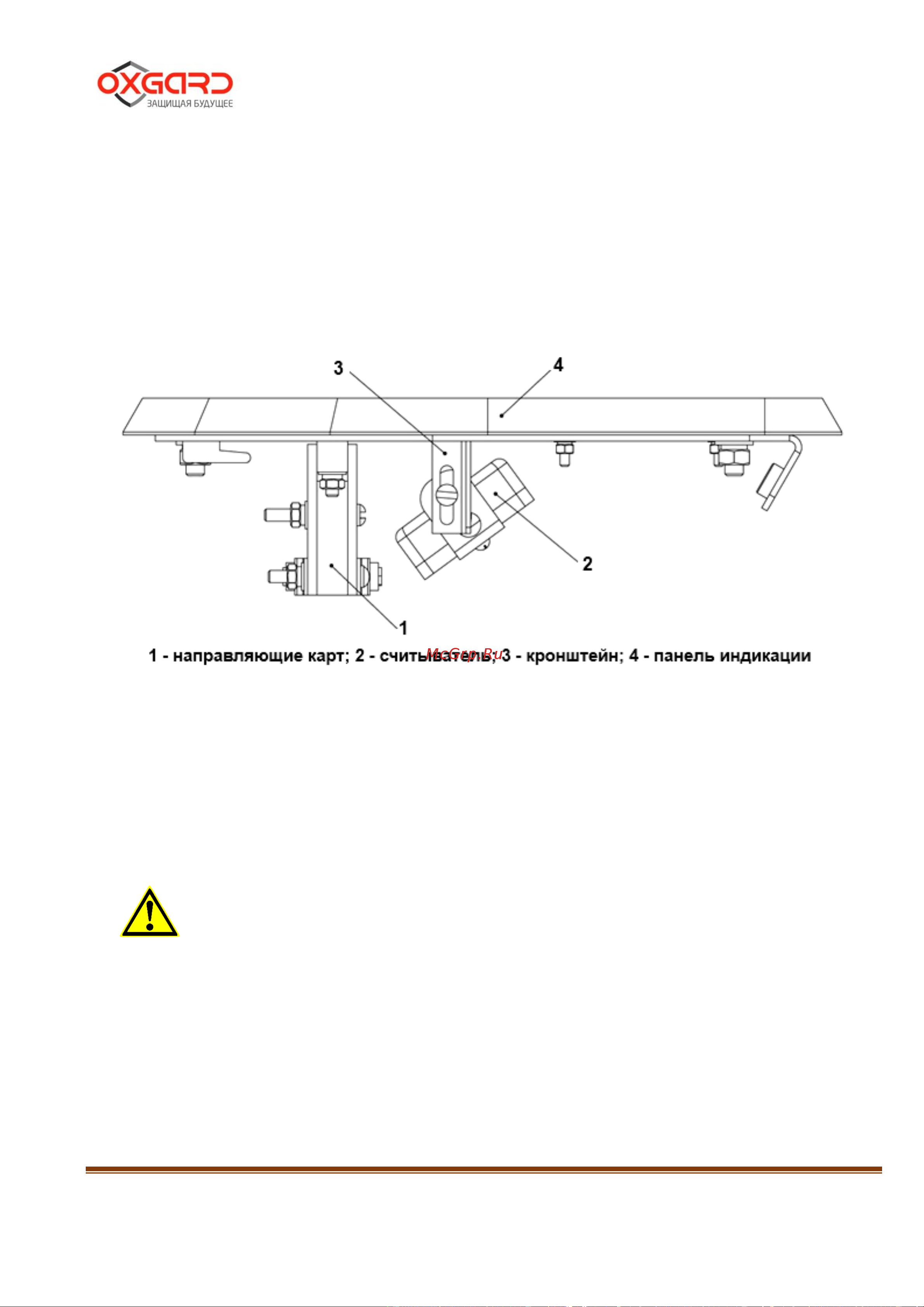

Рисунок 15 – Рекомендуемый вариант установки считывателя бесконтактных карт
5.6.8 Завести кабель считывателя в стойку.
5.6.9 АККУРАТНО(!) установить панель индикации в исходное
положение. Закрутить винт М4 и установить декоративную заглушку.
ВНИМАНИЕ: ПРИ УСТАНОВКЕ ПАНЕЛИ ИНДИКАЦИИ В
ИСХОДНОЕ ПОЛОЖЕНИЕ, УБЕДИТЕСЬ В ТОМ, ЧТО ПРОВОДА
ОПТИЧЕСКИХ ДАТЧИКОВ, УСТАНОВЛЕННЫХ НА НАПРАВЛЯЮЩИХ
ДЛЯ КАРТ, НЕ БУДУТ ПОВРЕЖДЕНЫ ДРУГИМИ ЭЛЕМЕНТАМИ
КОНСТРУКЦИИ.
