ВЗР.188700.000 ИМ
Турникет Praktika T-03
Инструкция по монтажу
7
3.3.2 Произвести внешний осмотр изделия. Изделие не должно
иметь видимых повреждений.
3.3.3 В случае обнаружения повреждений составить
рекламационный акт.

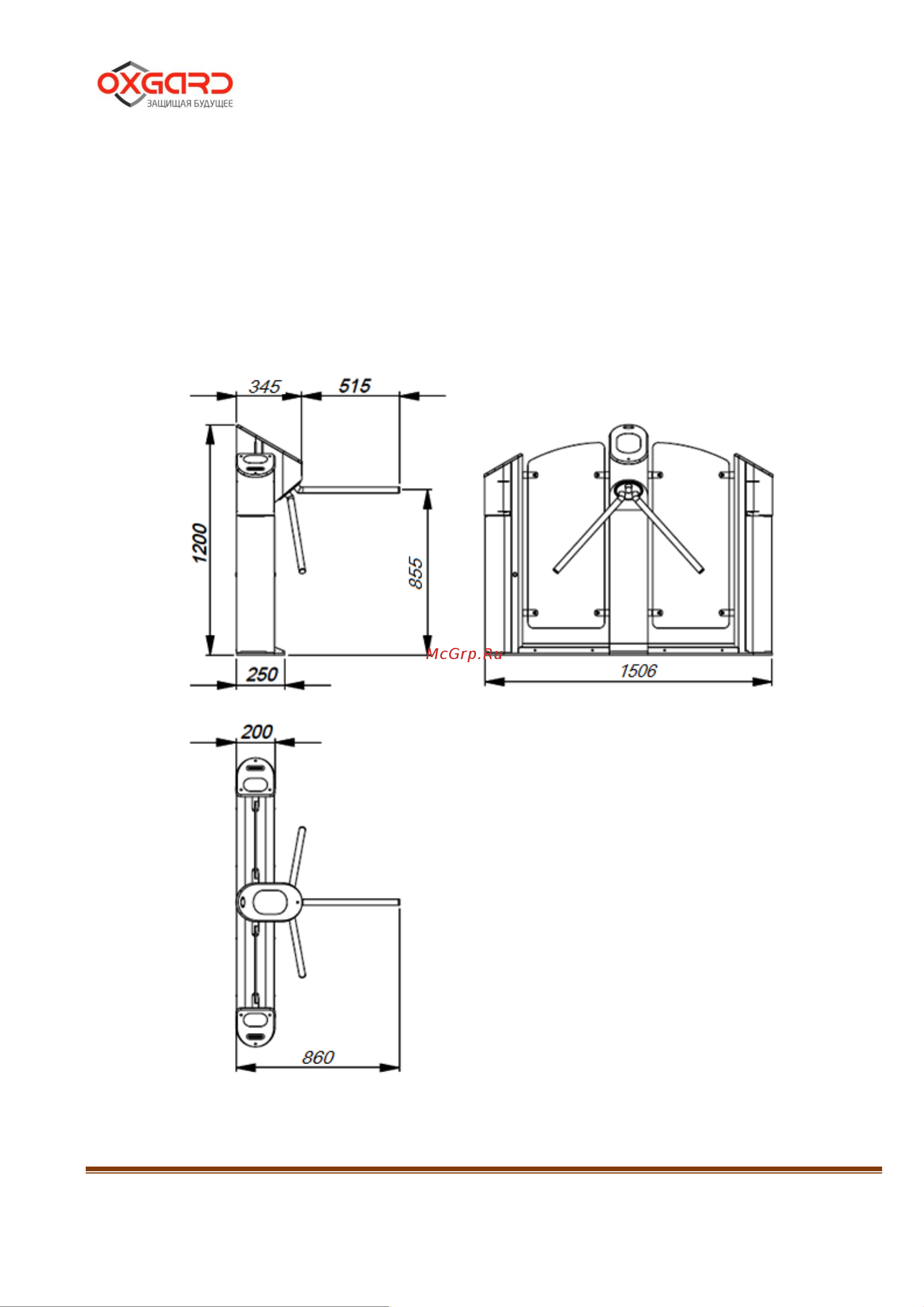

3.3.4 Рисунок 1 – габаритные размеры турникета.
Рисунок 1 – Габаритные размеры турникета
