Лысьва ЭП 4/1э 03 [10/24] Панель передняя

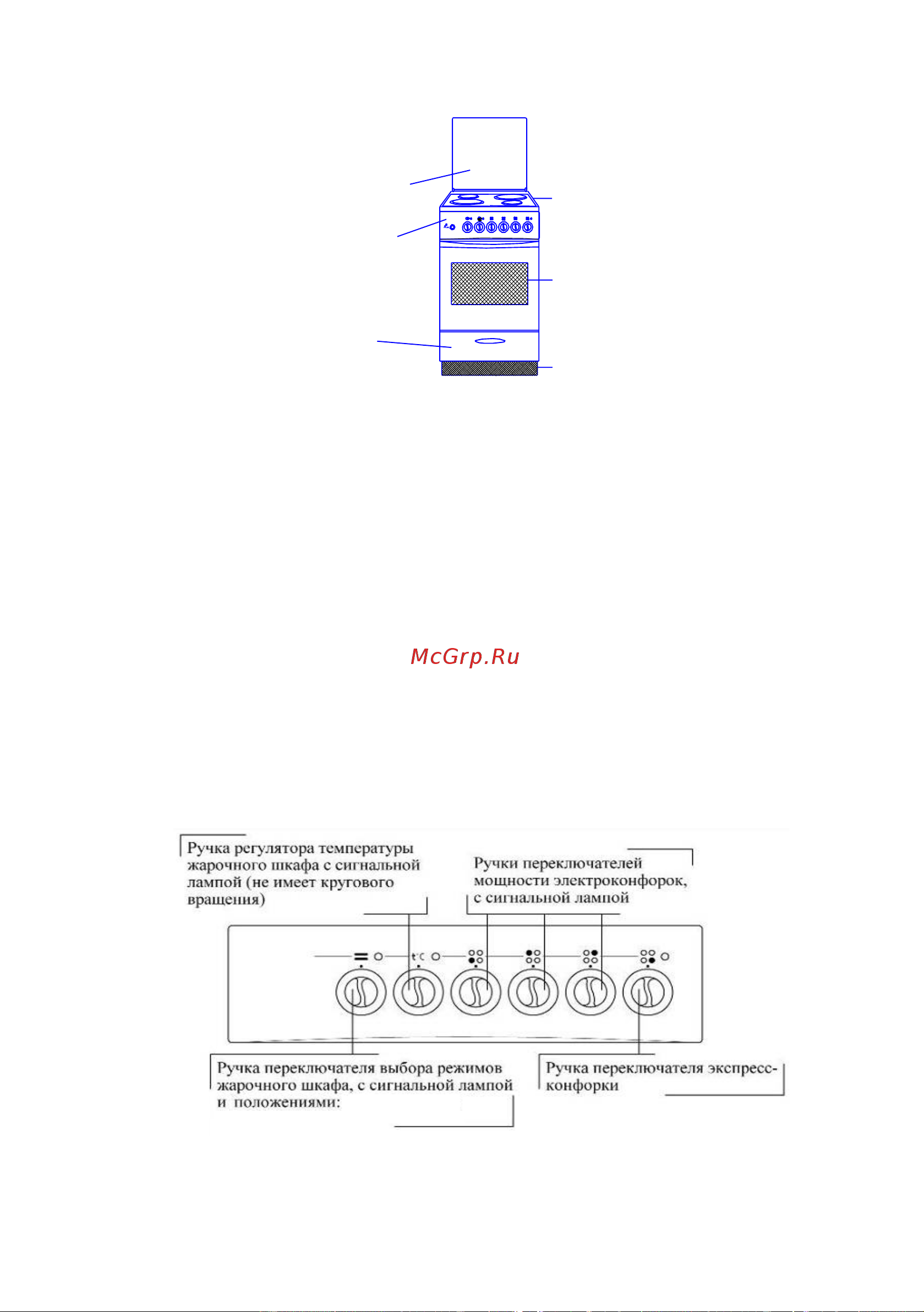

На Рис. 5 показаны основные элементы плиты.

Крышка

плиты

Передняя

панель

Верхняя

панель

Дверка

жарочного

шкафа

Опорная часть

плиты

Вспомогательный

шкаф

Рис. 5.Расположение составных частей плиты

Вспомогательный шкаф плиты предназначен для хранения кухонных

принадлежностей. В зависимости от модели плиты ящик может быть выдвижным или

с откидной панелью (см. Табл. 3).

Некоторые модели плиты оснащены крышкой стола, которая при необходимости

легко снимается (полностью откройте ее и поднимите вверх). Не рекомендуется

устанавливать посуду на закрытую крышку стола. Берегите стеклянную крышку от

случайных ударов.

6 ОПИСАНИЕ И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ЭЛЕКТРОПЛИТЫ

6.1 ПАНЕЛЬ ПЕРЕДНЯЯ

На передней панели плиты расположены ручки управления, кнопки и сигнальные

лампочки, назначение которых показано на Рис. 7 - Рис. 8.Символы на передних

панелях показаны условно. На некоторых моделях плит имеется дополнительная

сигнальная лампа, которая загорается при блокировке правой передней конфорки.

Ручки управления, кроме отдельно указанных на рисунках, имеют круговое вращение.

Символ «0» на ручке регулятора температур означает положение «выключено»,

остальные символы соответствуют температурам нагрева жарочного шкафа.

Рис. 6.Передняя панель плиты ЭП301МС, ЭП301М2С, ЭП4/1э03МС, ЭП4/1э03М2С,

ЭП411МС, ЭП411М2С, ЭП403МС, ЭП403М2С, ЭП402МС, ЭП402М2С, ЭП301, ЭП402,

ЭП403, ЭП411, ЭП4/1э03, ЭП 401СТ, ЭП 301СТ, ЭП 411СТ
