Yli Electronic YM-180N(LED) [4/4] Мы создаем безопасность

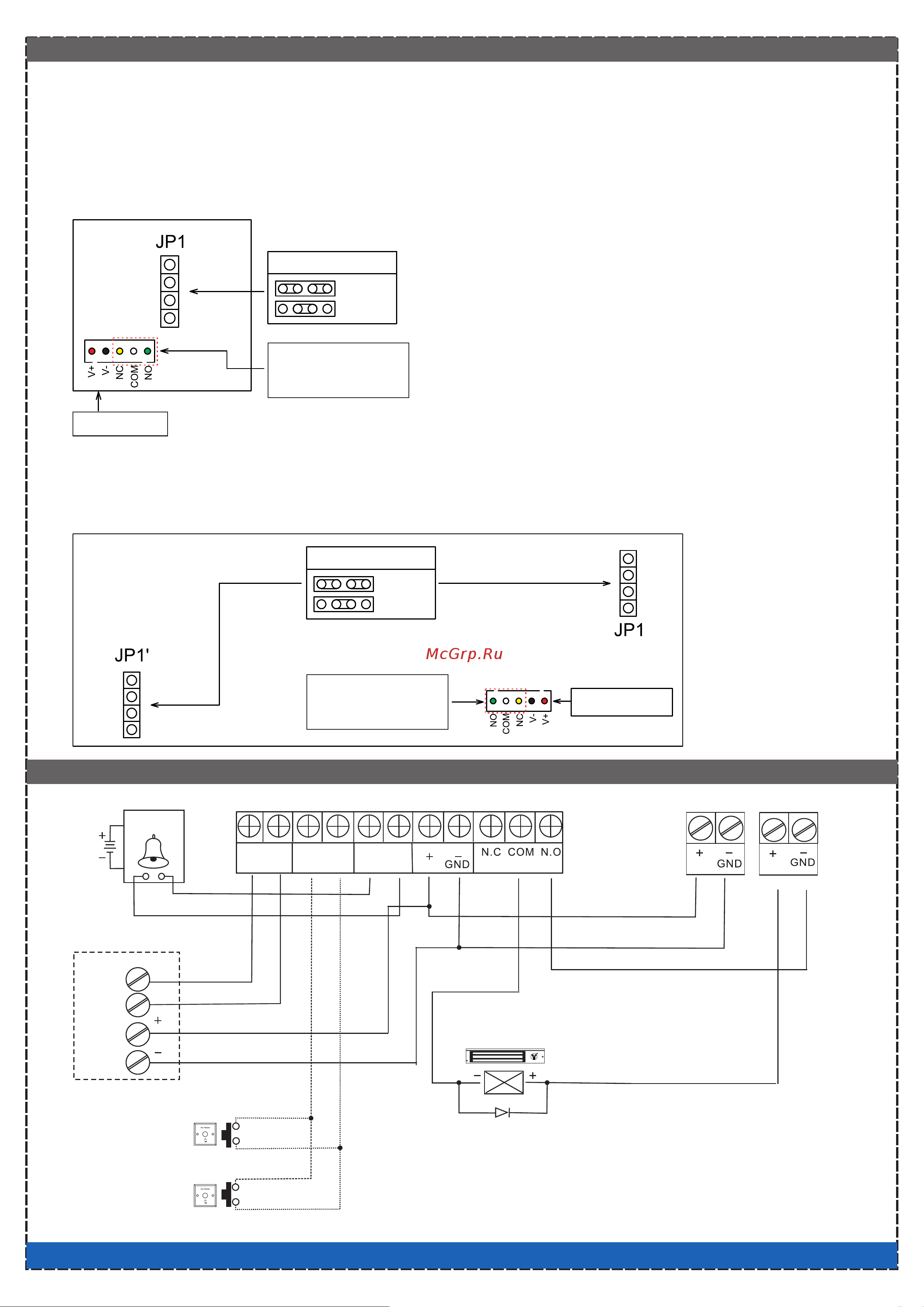

Схема подключения проводов

Схема печатной платы

12В постоянного

24В постоянного

КРАСНЫЙ

ЧЁРНЫЙ

ЖЁЛТЫЙ

БЕЛЫЙ

ЗЕЛЕНЫЙ

12/24 В

12/24В DC

Проверьте перемычку на 12 В постоянного тока .

A. Вход 12 V Постоянного тока:

Подключите положительный (+) провод от

источника питания 12 В постоянного тока к V+.

Подключите провод заземления (-) от источника

питания 12 В постоянного тока к источнику для V-

Проверьте перемычку на 12 В постоянного тока .

Б. Вход 24 V Постоянного тока:

Подключите положительный (+) провод от

источника питания 24 В постоянного тока к V+.

Подключите провод заземления (-) от источника

питания 24 В постоянного тока к источнику для V-

Проверьте перемычку на 24 В постоянного тока .

Состояние замка

(Нормально закрыт

/Нормально открыт)

DC 12В

DC 24В

Состояние замка

(Нормально закрыт

/Нормально открыт)

ЗЕЛЕНЫЙ

БЕЛЫЙ

ЖЁЛТЫЙ

ЧЁРНЫЙ

КРАСНЫЙ

DC 12/24В

Мы создаем безопасность

Электромагнитный замок

Источник

и питания

12В

Контроль доступа

Выход

Дверной

звонок

Кнопка открытия

Другие кнопки открытия

(могут быть подключены

параллельно)

12В

OPEN

GND

Bell_A

Bell_B

Подключается к звонку

Bell_B

Bell_A

OPEN

GND

OPEN

GND

Считыватель

D_0

D_1

12В

D_0

D_1

12В

GND
